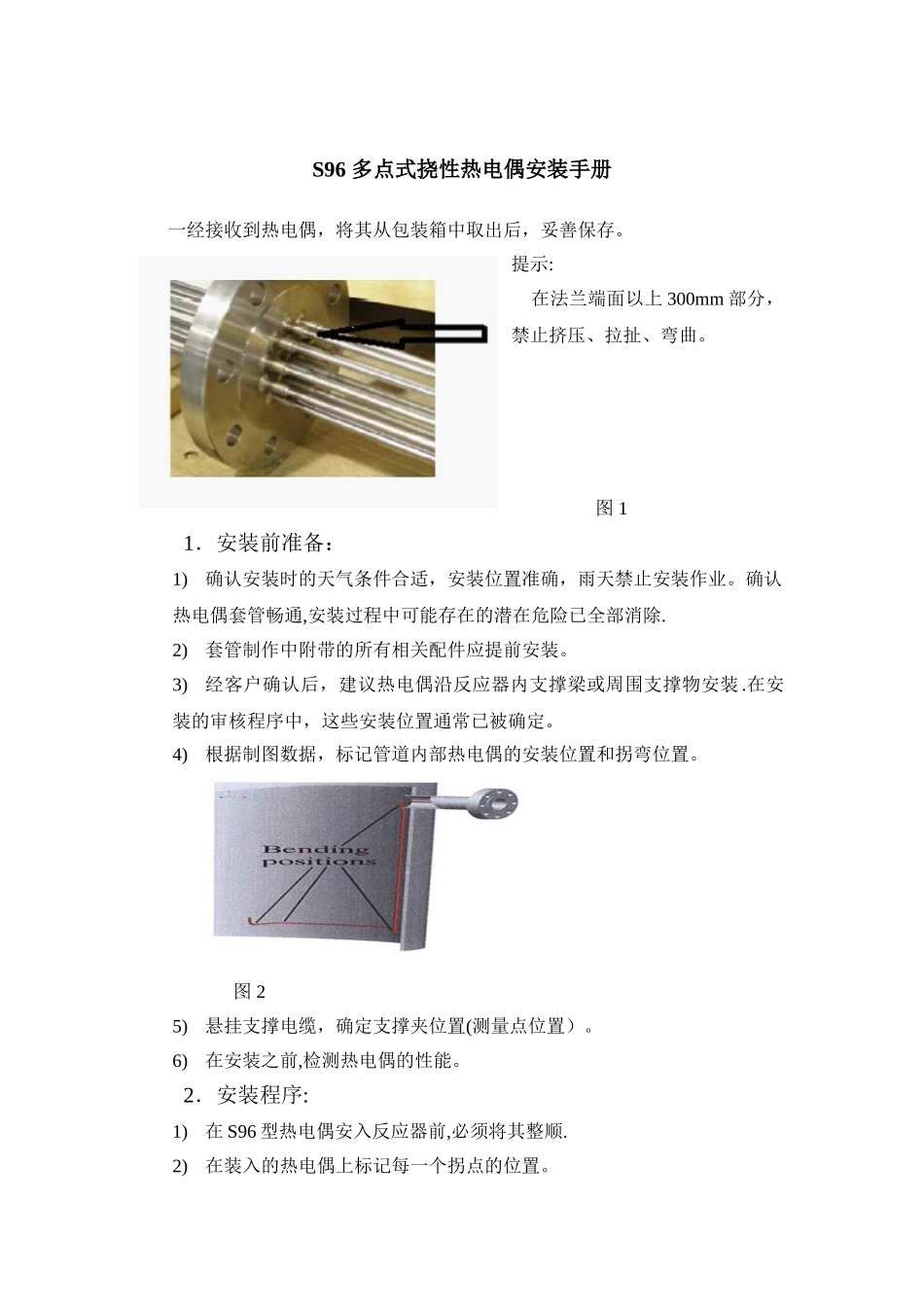

S96 多点式挠性热电偶安装手册 一经接收到热电偶，将其从包装箱中取出后，妥善保存。提示: 在法兰端面以上 300mm 部分，禁止挤压、拉扯、弯曲。 图 11．安装前准备：1)确认安装时的天气条件合适，安装位置准确，雨天禁止安装作业。确认热电偶套管畅通,安装过程中可能存在的潜在危险已全部消除.2)套管制作中附带的所有相关配件应提前安装。3)经客户确认后，建议热电偶沿反应器内支撑梁或周围支撑物安装 .在安装的审核程序中，这些安装位置通常已被确定。4)根据制图数据，标记管道内部热电偶的安装位置和拐弯位置。 图 25)悬挂支撑电缆，确定支撑夹位置(测量点位置）。6)在安装之前,检测热电偶的性能。2．安装程序:1)在 S96 型热电偶安入反应器前,必须将其整顺.2)在装入的热电偶上标记每一个拐点的位置。3)标记完后，将多点式热电偶置于管嘴前。 图 3：不要让四个支撑接触热电偶。4)开始安装多点式热电偶.将图 2 整个装置装入套管中，在装之前不要忘了提前将两个法兰之间的垫片装上。5)法兰正确安装后紧固.6)在反应器内部,热电偶的每一次弯曲标记都要很明显。(热电偶的最小弯曲半径: 100 mm.）。 同上,将所有热电偶安到各自的位置。7)将热电偶的顶部固定好后,其他的根据同样的过程安装(参照安装图及安装计划）.8)一旦所有的热电偶全部装上后，应即可将它们通过支撑夹固定住(参照安装图）。9)安装完毕后，再次检查热电偶的性能。 所有的脚手架,要求的设备及全体人员必须在安装之前到达安装指定位置，这样以来可减少不必要的等候和委托人的费用。
