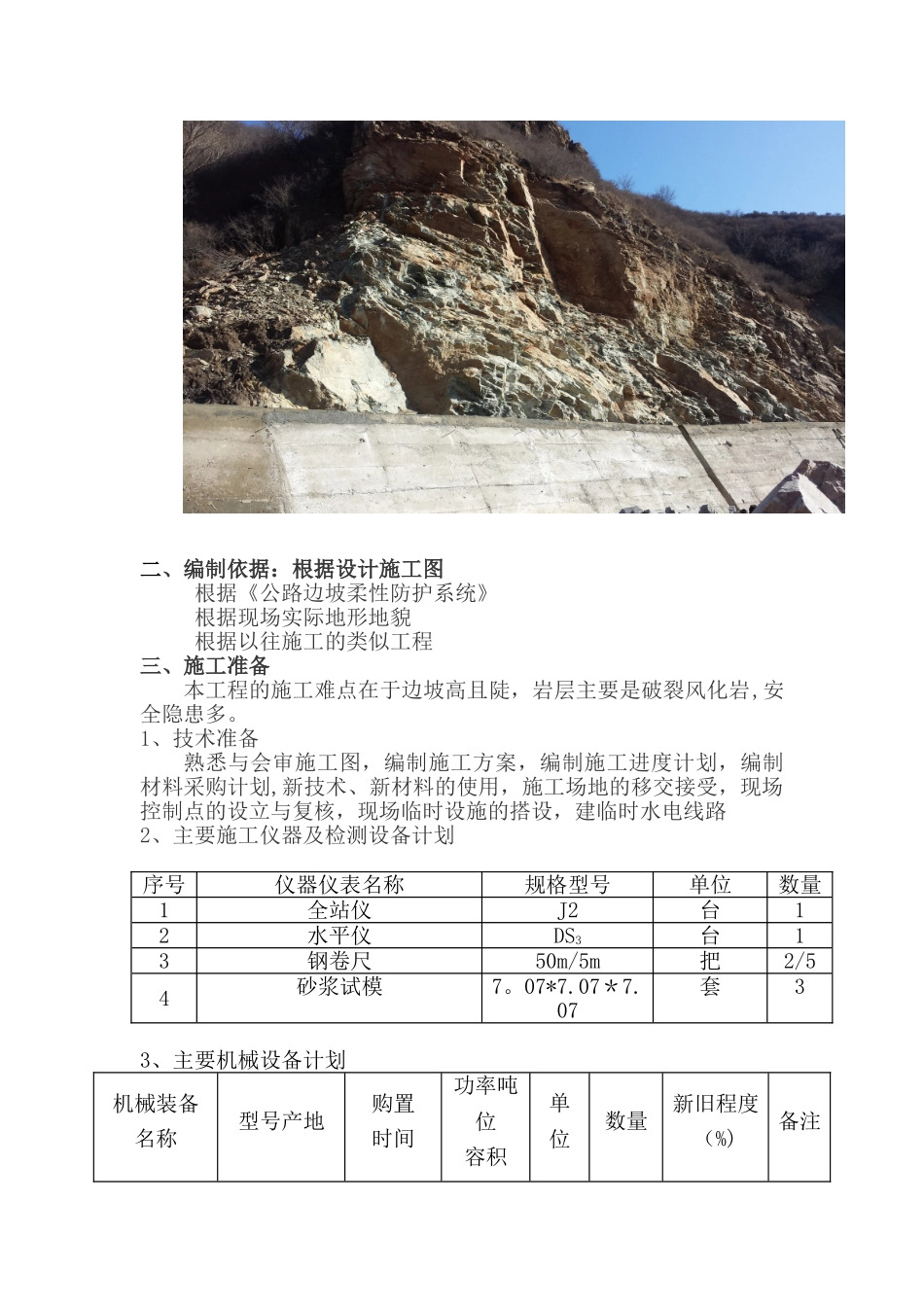

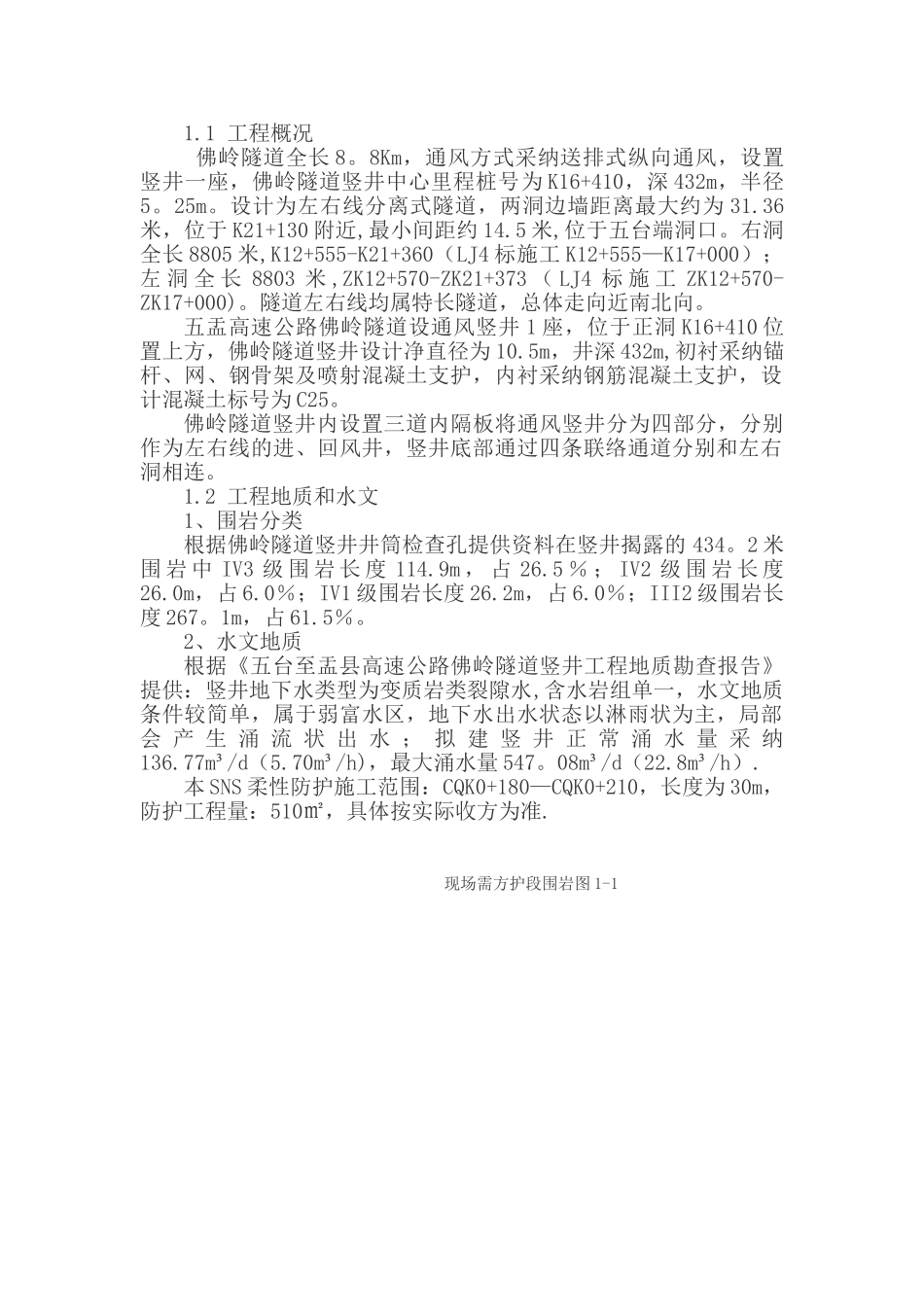

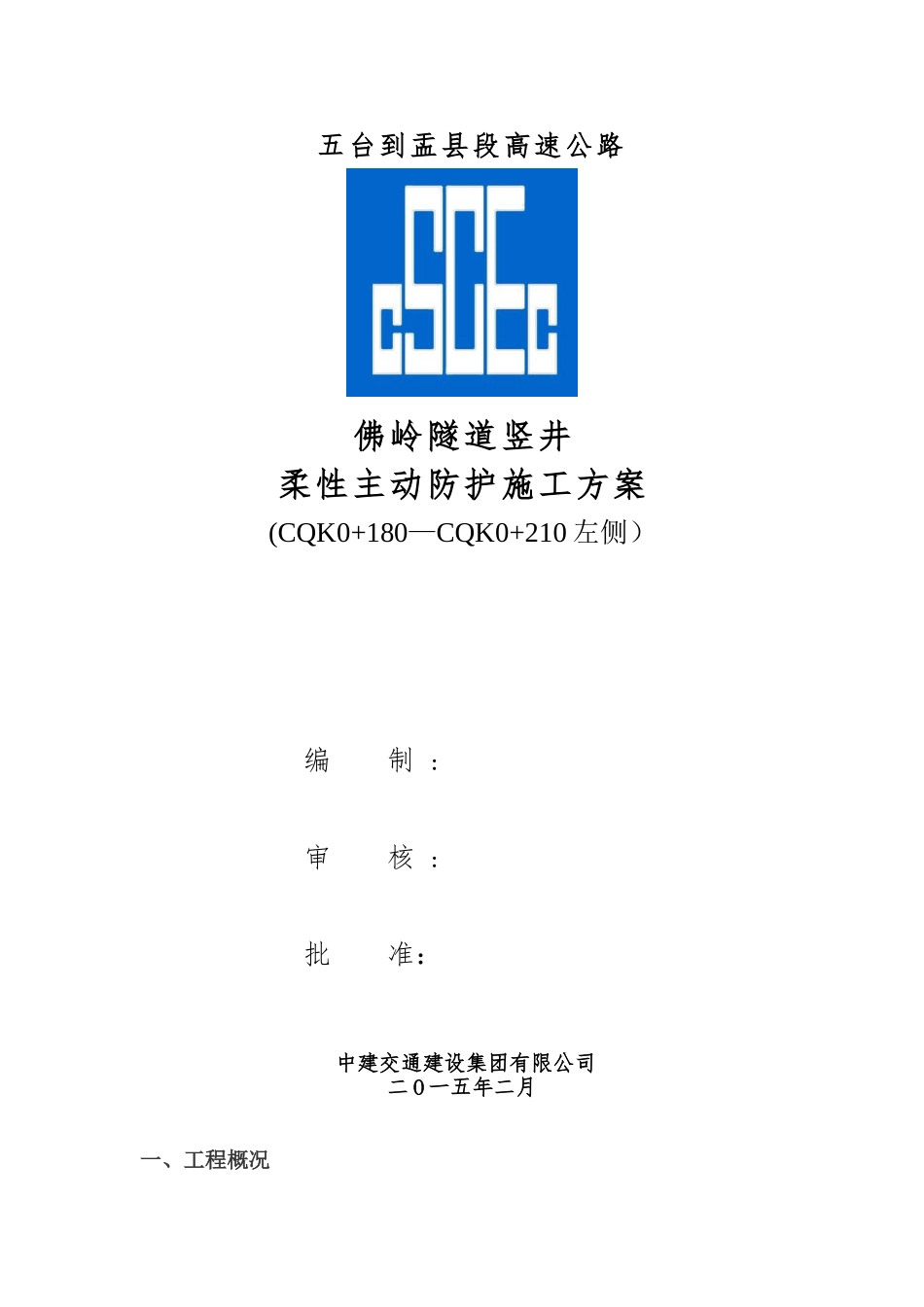

五台到盂县段高速公路佛岭隧道竖井柔性主动防护施工方案(CQK0+180—CQK0+210 左侧） 编 制 :审 核 :批 准： 中建交通建设集团有限公司二 O 一五年二月一、工程概况1.1 工程概况 佛岭隧道全长 8。8Km，通风方式采纳送排式纵向通风，设置竖井一座，佛岭隧道竖井中心里程桩号为 K16+410，深 432m，半径5。25m。设计为左右线分离式隧道，两洞边墙距离最大约为 31.36米，位于 K21+130 附近,最小间距约 14.5 米,位于五台端洞口。右洞全长 8805 米,K12+555-K21+360（LJ4 标施工 K12+555—K17+000）；左 洞 全 长 8803 米 ,ZK12+570-ZK21+373 （ LJ4 标 施 工 ZK12+570-ZK17+000)。隧道左右线均属特长隧道，总体走向近南北向。五盂高速公路佛岭隧道设通风竖井 1 座，位于正洞 K16+410 位置上方，佛岭隧道竖井设计净直径为 10.5m，井深 432m,初衬采纳锚杆、网、钢骨架及喷射混凝土支护，内衬采纳钢筋混凝土支护，设计混凝土标号为 C25。佛岭隧道竖井内设置三道内隔板将通风竖井分为四部分，分别作为左右线的进、回风井，竖井底部通过四条联络通道分别和左右洞相连。 1.2 工程地质和水文1、围岩分类根据佛岭隧道竖井井筒检查孔提供资料在竖井揭露的 434。2 米围 岩 中 IV3 级 围 岩 长 度 114.9m ， 占 26.5 ％ ； IV2 级 围 岩 长 度26.0m，占 6.0％；IV1 级围岩长度 26.2m，占 6.0％；III2 级围岩长度 267。1m，占 61.5％。2、水文地质根据《五台至盂县高速公路佛岭隧道竖井工程地质勘查报告》提供：竖井地下水类型为变质岩类裂隙水,含水岩组单一，水文地质条件较简单，属于弱富水区，地下水出水状态以淋雨状为主，局部会 产 生 涌 流 状 出 水 ； 拟 建 竖 井 正 常 涌 水 量 采 纳136.77m³/d（5.70m³/h)，最大涌水量 547。08m³/d（22.8m³/h）.本 SNS 柔性防护施工范围：CQK0+180—CQK0+210，长度为 30m，防护工程量：510㎡，具体按实际收方为准. 现场需方护段围岩图 1-1 二、编制依据：根据设计施工图 根据《公路边坡柔性防护系统》 根据现场实际地形地貌 根据以往施工的类似工程三、施工准备本工程的施工难点在于边坡高且陡，岩层主要是破裂风化岩,安全隐患多。1、技术准备熟悉与会审施工图，编制施工方案，编制施工进度计划，编制材料采购计划,新技术、新材料的使用，施工场地的移交接受，现场控制点的设立与复核，现场临时设施的搭设，...
