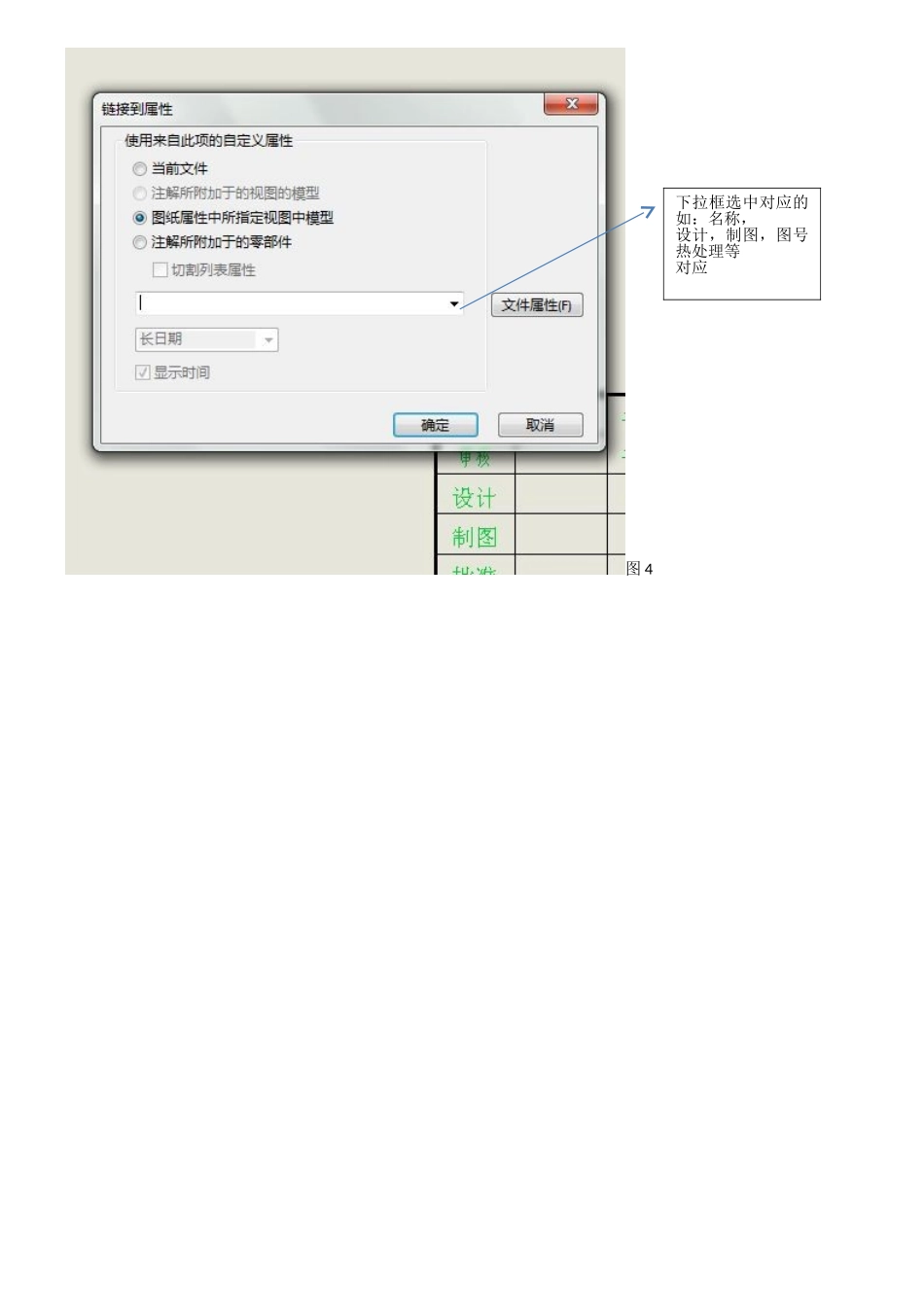

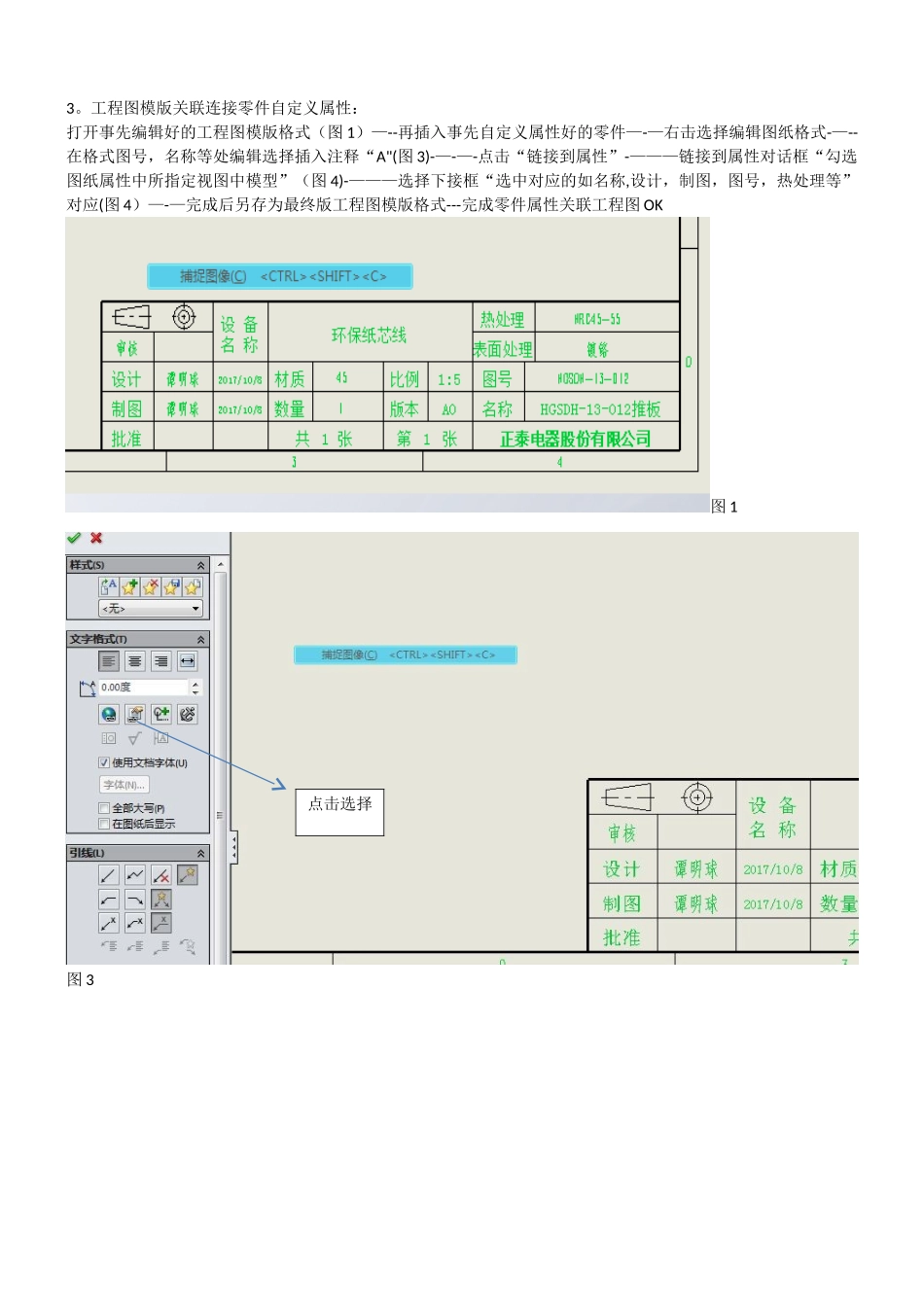

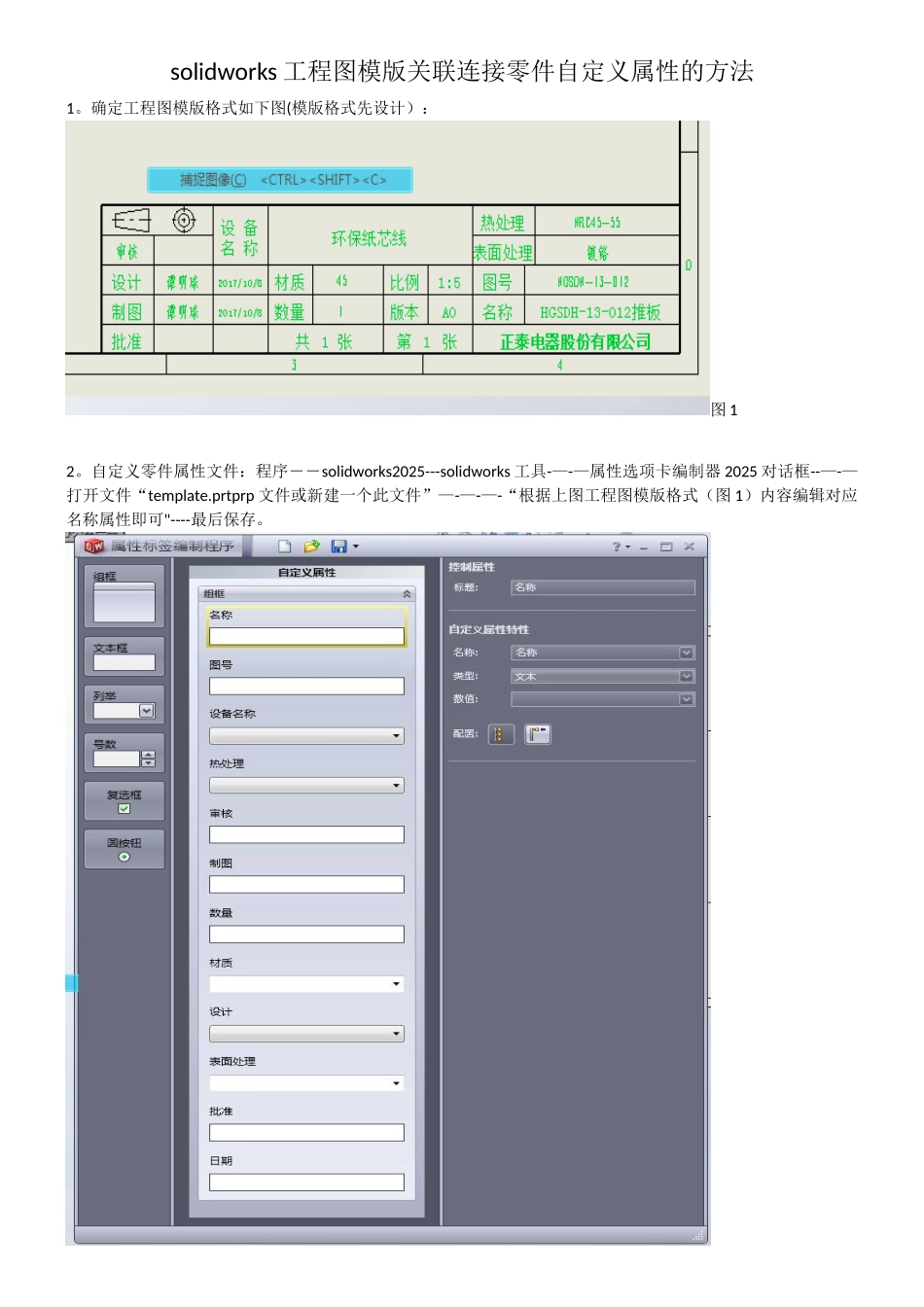

solidworks 工程图模版关联连接零件自定义属性的方法1。确定工程图模版格式如下图(模版格式先设计）：图 12。自定义零件属性文件：程序――solidworks2025---solidworks 工具-—-—属性选项卡编制器 2025 对话框--—-—打开文件“template.prtprp 文件或新建一个此文件”—-—-—-“根据上图工程图模版格式（图 1）内容编辑对应名称属性即可"----最后保存。3。工程图模版关联连接零件自定义属性：打开事先编辑好的工程图模版格式（图 1）—--再插入事先自定义属性好的零件—-—右击选择编辑图纸格式-—--在格式图号，名称等处编辑选择插入注释“A"(图 3)-—-—-点击“链接到属性”-———链接到属性对话框“勾选图纸属性中所指定视图中模型”（图 4)-———选择下接框“选中对应的如名称,设计，制图，图号，热处理等”对应(图 4）—-—完成后另存为最终版工程图模版格式---完成零件属性关联工程图 OK图 1图 3点击选择图 4下拉框选中对应的如：名称，设计，制图，图号热处理等对应
