SysKeeper2000正向隔离装置调试方法-工程实战总结

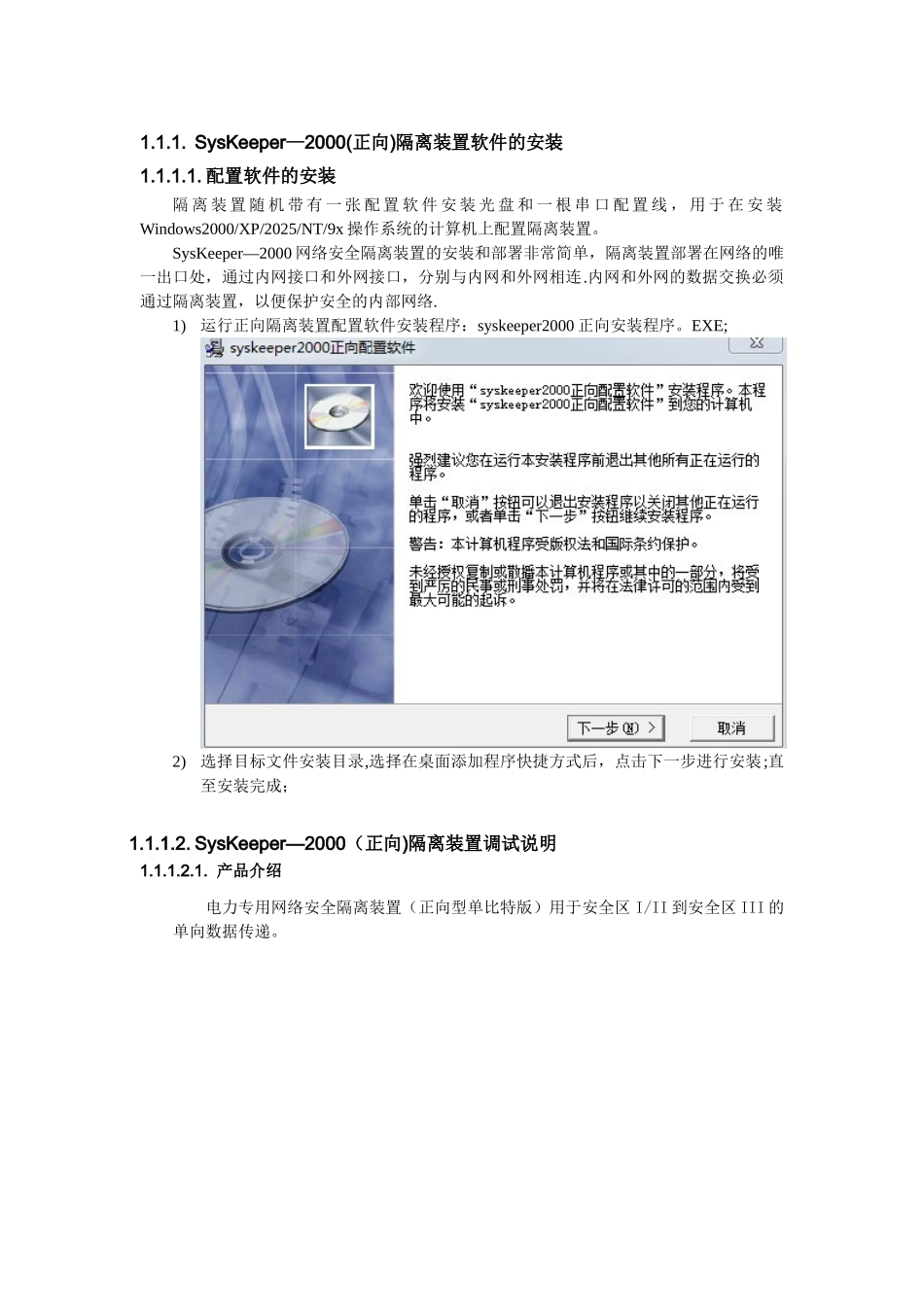

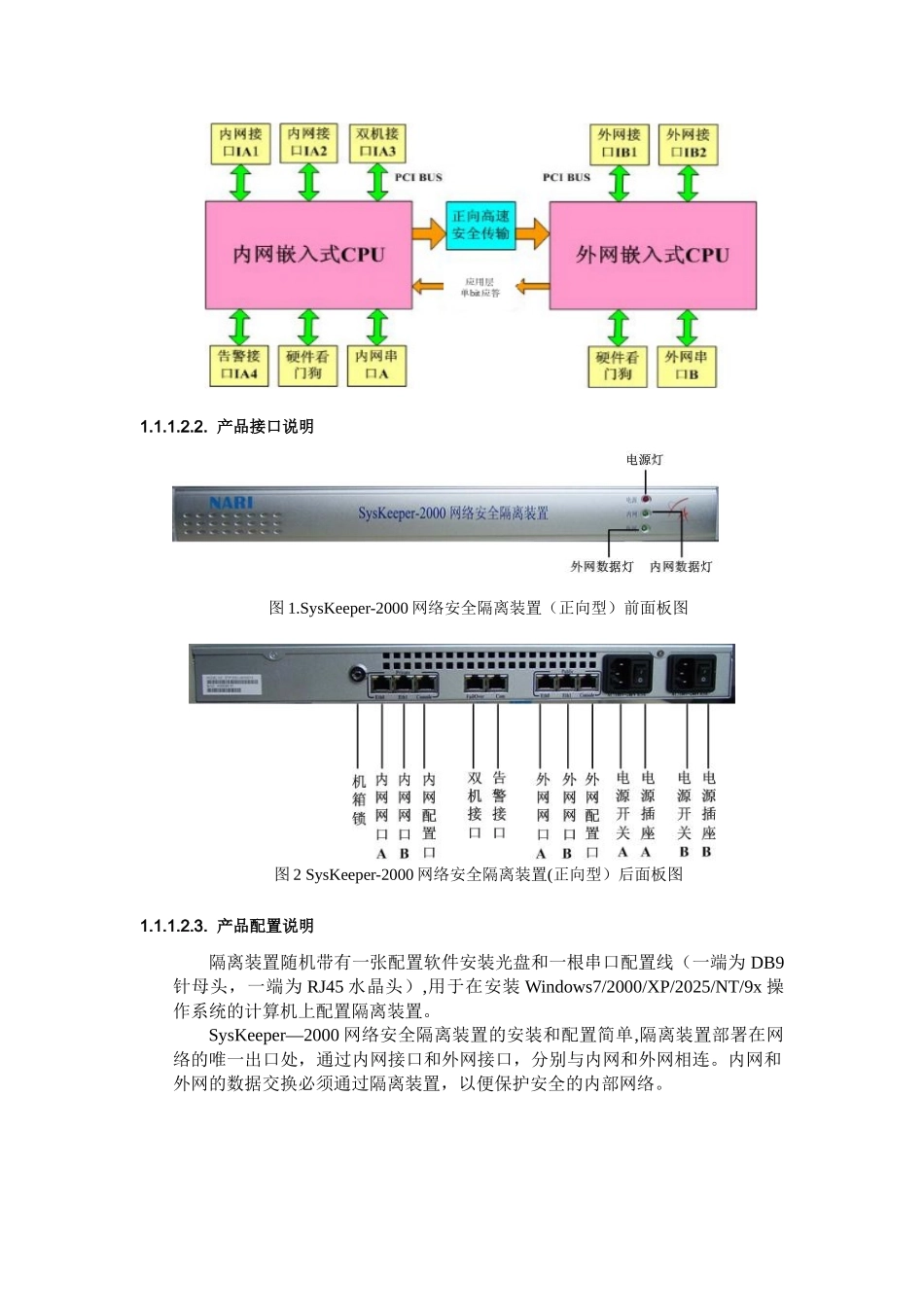

1.1.1. SysKeeper—2000(正向)隔离装置软件的安装1.1.1.1. 配置软件的安装隔 离 装 置 随 机 带 有 一 张 配 置 软 件 安 装 光 盘 和 一 根 串 口 配 置 线 ， 用 于 在 安 装Windows2000/XP/2025/NT/9x 操作系统的计算机上配置隔离装置。SysKeeper—2000 网络安全隔离装置的安装和部署非常简单，隔离装置部署在网络的唯一出口处，通过内网接口和外网接口，分别与内网和外网相连.内网和外网的数据交换必须通过隔离装置，以便保护安全的内部网络.1)运行正向隔离装置配置软件安装程序：syskeeper2000 正向安装程序。EXE;2)选择目标文件安装目录,选择在桌面添加程序快捷方式后，点击下一步进行安装;直至安装完成；1.1.1.2. SysKeeper—2000（正向)隔离装置调试说明1.1.1.2.1. 产品介绍电力专用网络安全隔离装置（正向型单比特版）用于安全区 I/II 到安全区 III 的单向数据传递。1.1.1.2.2. 产品接口说明图 1.SysKeeper-2000 网络安全隔离装置（正向型）前面板图图 2 SysKeeper-2000 网络安全隔离装置(正向型）后面板图1.1.1.2.3. 产品配置说明隔离装置随机带有一张配置软件安装光盘和一根串口配置线（一端为 DB9针母头，一端为 RJ45 水晶头）,用于在安装 Windows7/2000/XP/2025/NT/9x 操作系统的计算机上配置隔离装置。SysKeeper—2000 网络安全隔离装置的安装和配置简单,隔离装置部署在网络的唯一出口处，通过内网接口和外网接口，分别与内网和外网相连。内网和外网的数据交换必须通过隔离装置，以便保护安全的内部网络。1.1.1.2.4. 隔离装置配置1.1.1.2.4.1. 规则配置1)使用串口配置线将配置计算机的串口与隔离装置的外网配置(Console口)连接起来。运行安装光盘盘符：\配置软件\syskeeper2000 正向安装程序.EXE，运行桌面syskeeper2000-正向快捷方式,弹出界面选择串口配置—端口—Com1(示例计算机为 Com1 口），然后点击连接，假如连接失败，系统也会提示连接串口失败。图 3.配置程序串口选择界面图 4.配置程序连接界面图 5.配置程序串口成功连接界面图 6。配置程序串口连接失败界面2)选择规则配置-配置规则，系统会提示输入用户名和口令进行权限认证。隔离装置默认的系统管理员用户名/口令是 root/root.图 7。配置程序规则配置界面图 8.配置规则登录界面3)用户登录成功后，隔离装置会自动导出已存在的配置规则，导出成功后进入配置系统规则界面，配置用户规则。图 9.装置规...
