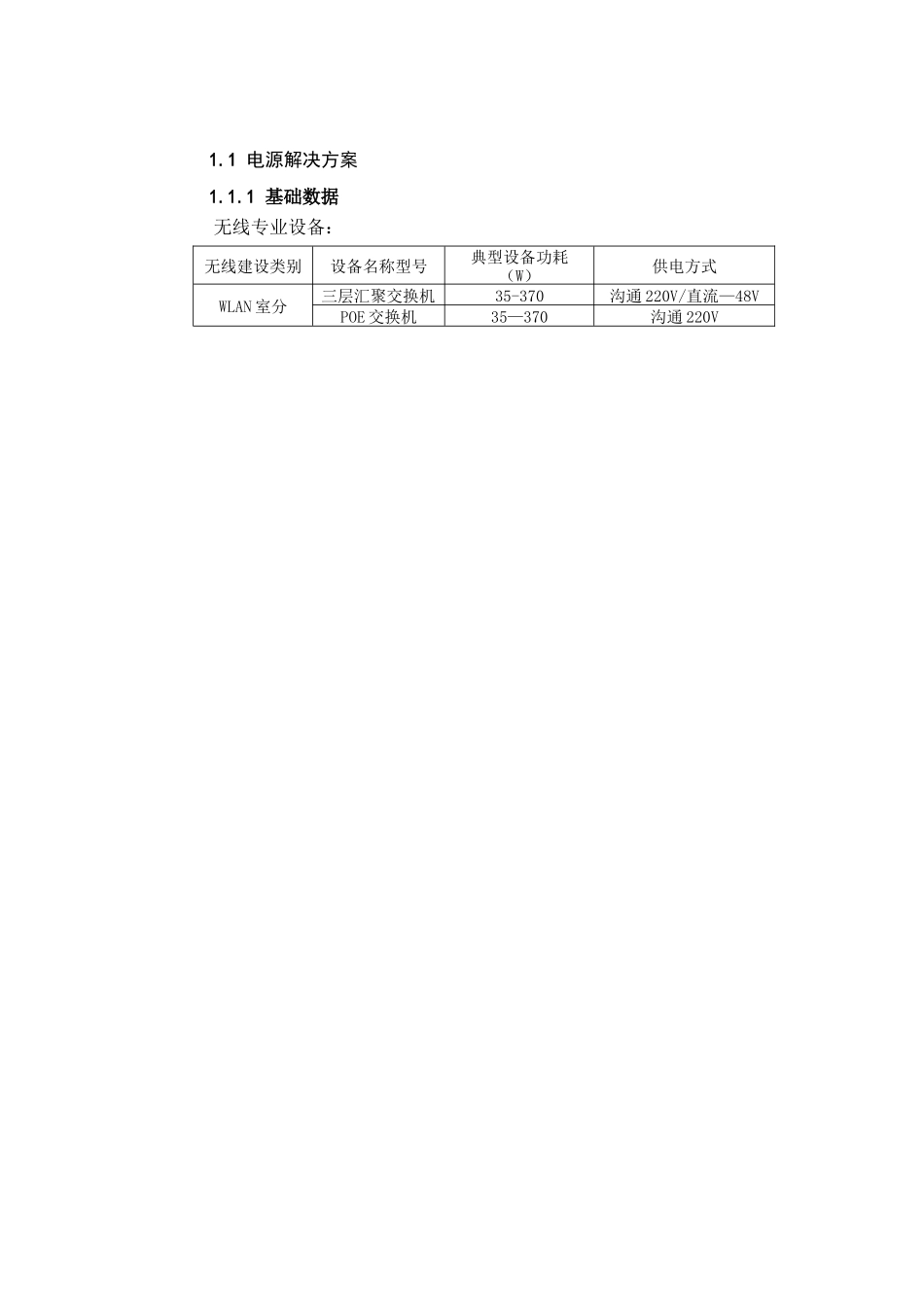

WLAN 机房一体化电源配置解决方案2025 年 10 月1.1 电源解决方案1.1.1 基础数据无线专业设备：无线建设类别设备名称型号典型设备功耗（W）供电方式WLAN 室分三层汇聚交换机35-370沟通 220V/直流—48VPOE 交换机35—370沟通 220V传输专业设备：新增 1 台 PTN 传输设备，满配功耗为 120W ,直流-48V 供电。信源机房内设备包含 WLAN 室分三层汇聚交换机、PTN 传输设备。拉远设备包含 WLAN 室分 POE 交换机设备。1.1.2 电源解决方案1.1.2.1 方案一（信源机房内设备直流供电)（1）信源机房内设备供电方案信源机房内设备（包括 WLAN 室分三层汇聚交换机、PTN 传输设备）采纳壁挂式开关电源统一供电，设置蓄电池组作备用电源。其中 PTN 传输设备要求使用壁挂式开关电源内二次下电，2 路 10A 保险或者空气断路器，1 主 1 备。（2）拉远设备供电方案WLAN 室分 POE 交换机存在功耗小、较分散的特点，建议采纳一体化小容量 UPS 方式供电，为每台 POE 交换机配置 1 台一体化 UPS.1.1.2.2 方案二（WLAN 设备采纳 UPS 供电)全部 WLAN 室分设备（包括三层汇聚交换机和 POE 交换机）均采纳一体化 UPS 供电。分别为每台三层汇聚交换机、POE 交换机配置 1 台一体化UPS。PTN 传输设备直流供电(含整流模块及备用蓄电池组）由传输专业自行解决，在传输 PTN 主设备订货时即要求厂家在传输综合架中配套提供满足传输主设备功耗整流模块及不小于 PTN 设备后备 8 小时的蓄电池组。1.1.2.3 方案三(WLAN 设备就近引接市电）全部 WLAN 室分设备均采纳就近引接沟通 220V 市电策略供电。PTN 传输设备直流供电（含整流模块及备用蓄电池组）由传输专业自行解决，在传输 PTN 主设备订货时即要求厂家在传输综合架中配套提供满足传输主设备功耗整流模块及不小于 PTN 设备后备 8 小时的蓄电池组。1.1.2.4 各方案应用场景WLAN 建设按应根据客户需求分级处理，对于 VIP 客户（机场、高校、四星级以上酒店宾馆、政府办公楼、写字楼、A 类集团用户）采纳有备用电源方式供电.实践过程中应根据工程地点具体情况和特点，分别选择方案一、二。对于普通客户（盟市级火车站、盟市级汽车站、会展中心、体育馆、咖啡厅、酒吧、连锁餐厅、移动营业厅等）和基站条件不具备的情况下可采纳无后备电源方式供电，直接使用市电就近引接，选择方案三。
