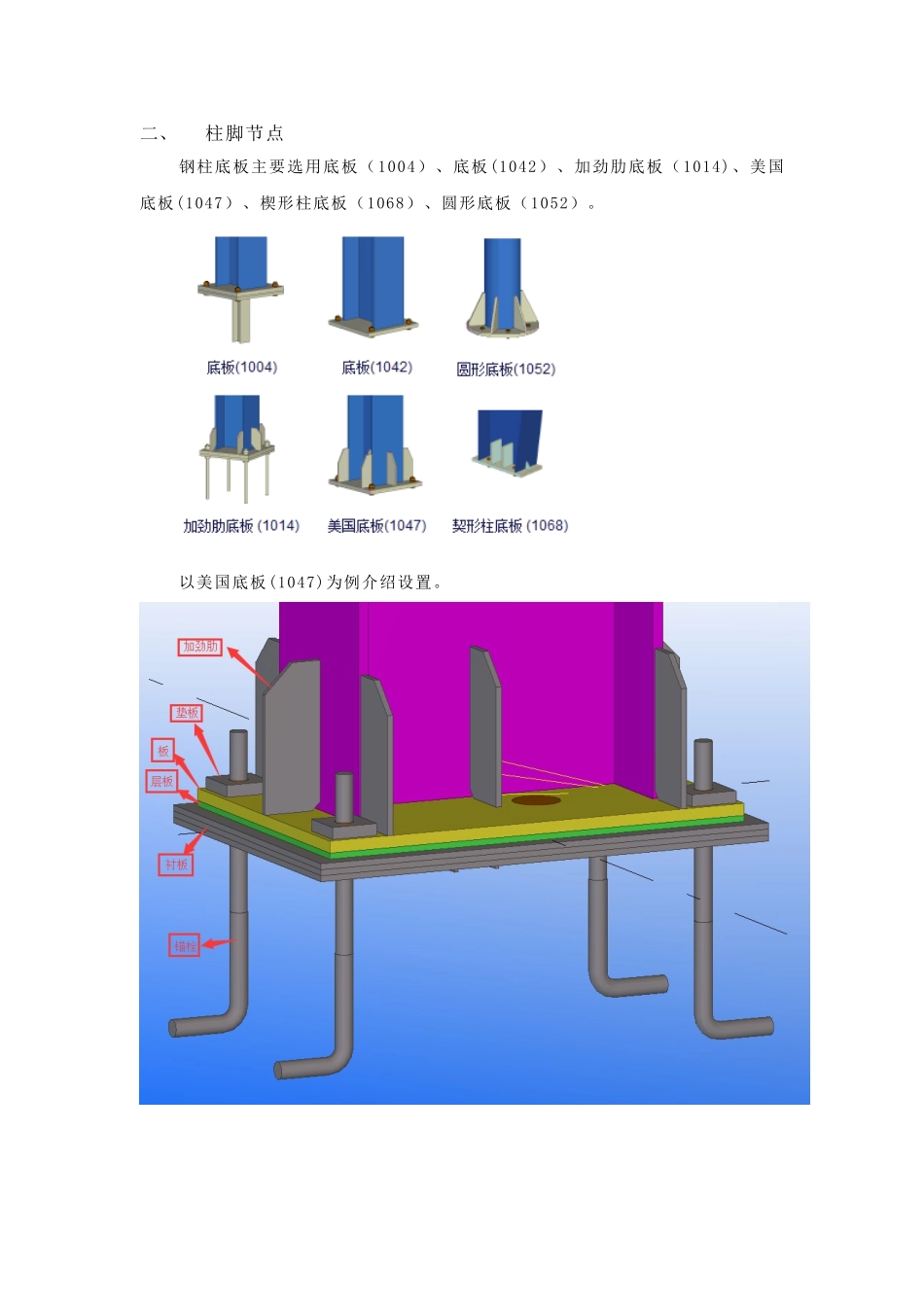

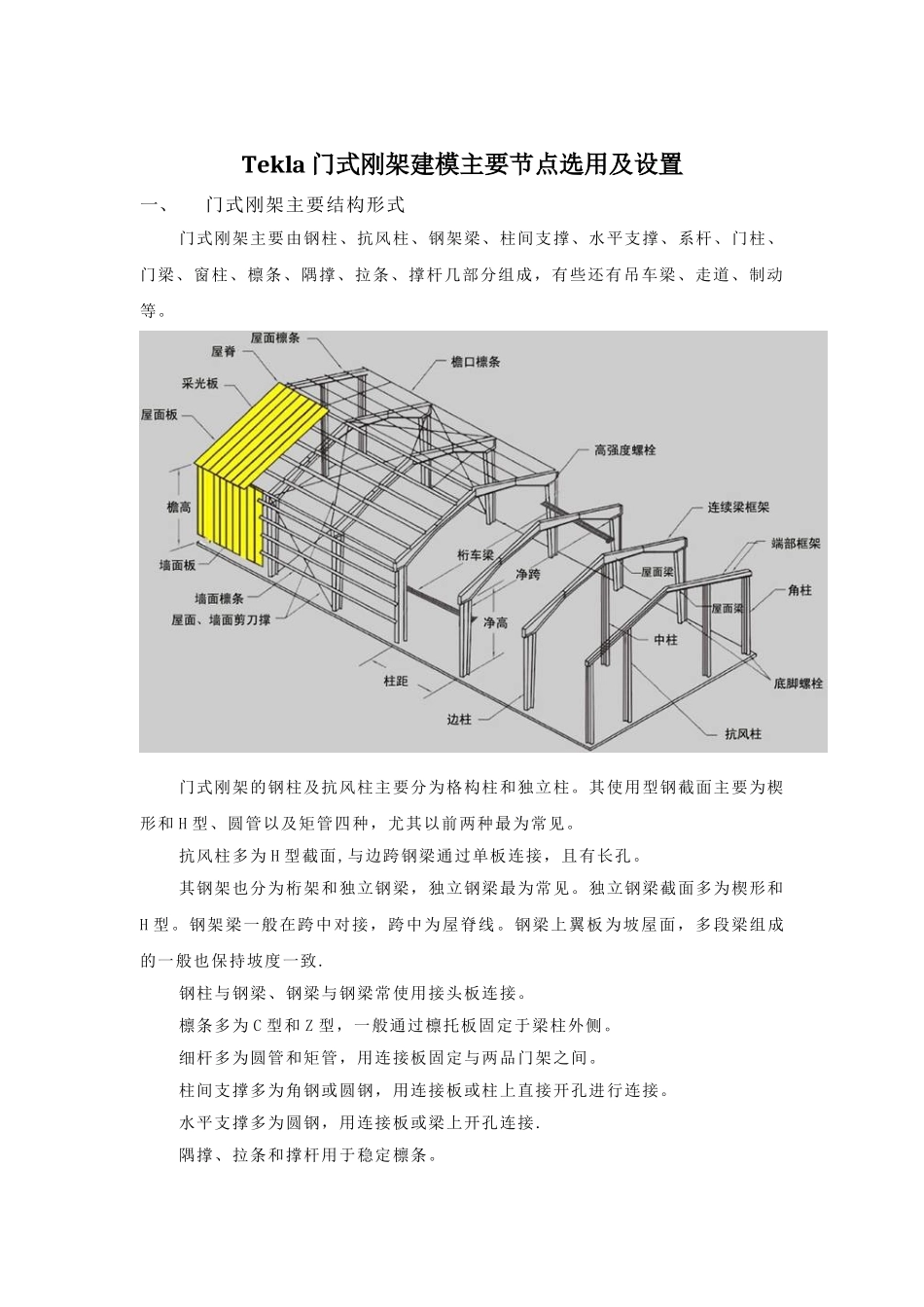

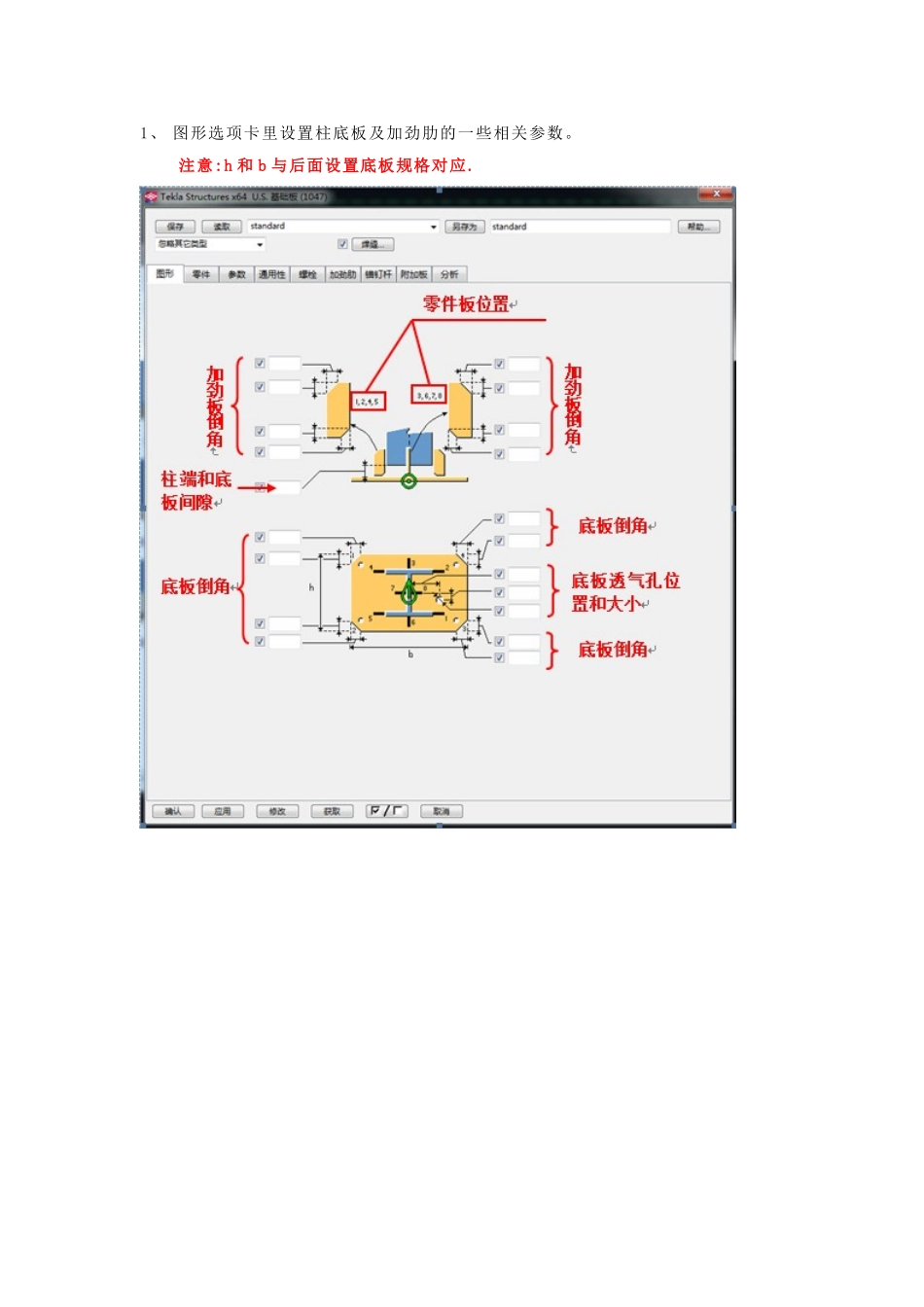

Tekla 门式刚架建模主要节点选用及设置一、门式刚架主要结构形式门式刚架主要由钢柱、抗风柱、钢架梁、柱间支撑、水平支撑、系杆、门柱、门梁、窗柱、檩条、隅撑、拉条、撑杆几部分组成，有些还有吊车梁、走道、制动等。门式刚架的钢柱及抗风柱主要分为格构柱和独立柱。其使用型钢截面主要为楔形和 H 型、圆管以及矩管四种，尤其以前两种最为常见。抗风柱多为 H 型截面,与边跨钢梁通过单板连接，且有长孔。其钢架也分为桁架和独立钢梁，独立钢梁最为常见。独立钢梁截面多为楔形和H 型。钢架梁一般在跨中对接，跨中为屋脊线。钢梁上翼板为坡屋面，多段梁组成的一般也保持坡度一致.钢柱与钢梁、钢梁与钢梁常使用接头板连接。檩条多为 C 型和 Z 型，一般通过檩托板固定于梁柱外侧。细杆多为圆管和矩管，用连接板固定与两品门架之间。柱间支撑多为角钢或圆钢，用连接板或柱上直接开孔进行连接。水平支撑多为圆钢，用连接板或梁上开孔连接.隅撑、拉条和撑杆用于稳定檩条。二、柱脚节点钢柱底板主要选用底板（1004）、底板(1042）、加劲肋底板（1014)、美国底板(1047）、楔形柱底板（1068）、圆形底板（1052）。以美国底板(1047)为例介绍设置。1、 图形选项卡里设置柱底板及加劲肋的一些相关参数。注意:h 和 b 与后面设置底板规格对应.2、 零件选项卡里设置柱底板零件规格、位置编号、材料、名称 ,以及衬板的孔位、孔径。注意：板、层板、衬板规格参数只需要设置厚度 t 的参数。b 和 h 的参数会根据螺栓孔位置自动猎取。3、 参数选项卡里主要设置柱和抗剪键与底板的相对关系，以及螺栓显示特性。4、 通用性里主要是节点的位置属性，一般可以不用调整。5、 螺栓选项卡里设置的是柱底板螺栓参数.6、 加劲肋选项卡设置的是加劲肋的相关位置参数。7、 锚栓杆选项卡里可创建锚栓及垫板.一般只使用钢垫板.8、 附加板选项卡里可设置锚栓预埋定位用零件参数.一般不用设置。三、梁柱节点梁和刚架柱主要是使用 29、40、102、144、199 号节点，除 199#节点以外,其余一般不用于楔形柱，否则定位会有问题。梁和抗风柱主要使用 5、26、105 号节点。以 144＃节点为例。144#节点的用处比较广泛,可用梁端柱节点、梁上柱节点、梁梁节点等。一般用于非变截面型钢，如要用于变截面，部分参数可能会不准确，需边测量边调整.1、 图形选项卡用来设定端板的相对位置。2、 板选项卡主要用来设置节点板的参数.叠合板会紧贴端板，并位于柱面外,但...
