THWD-1C维修电工技能实训考核装置

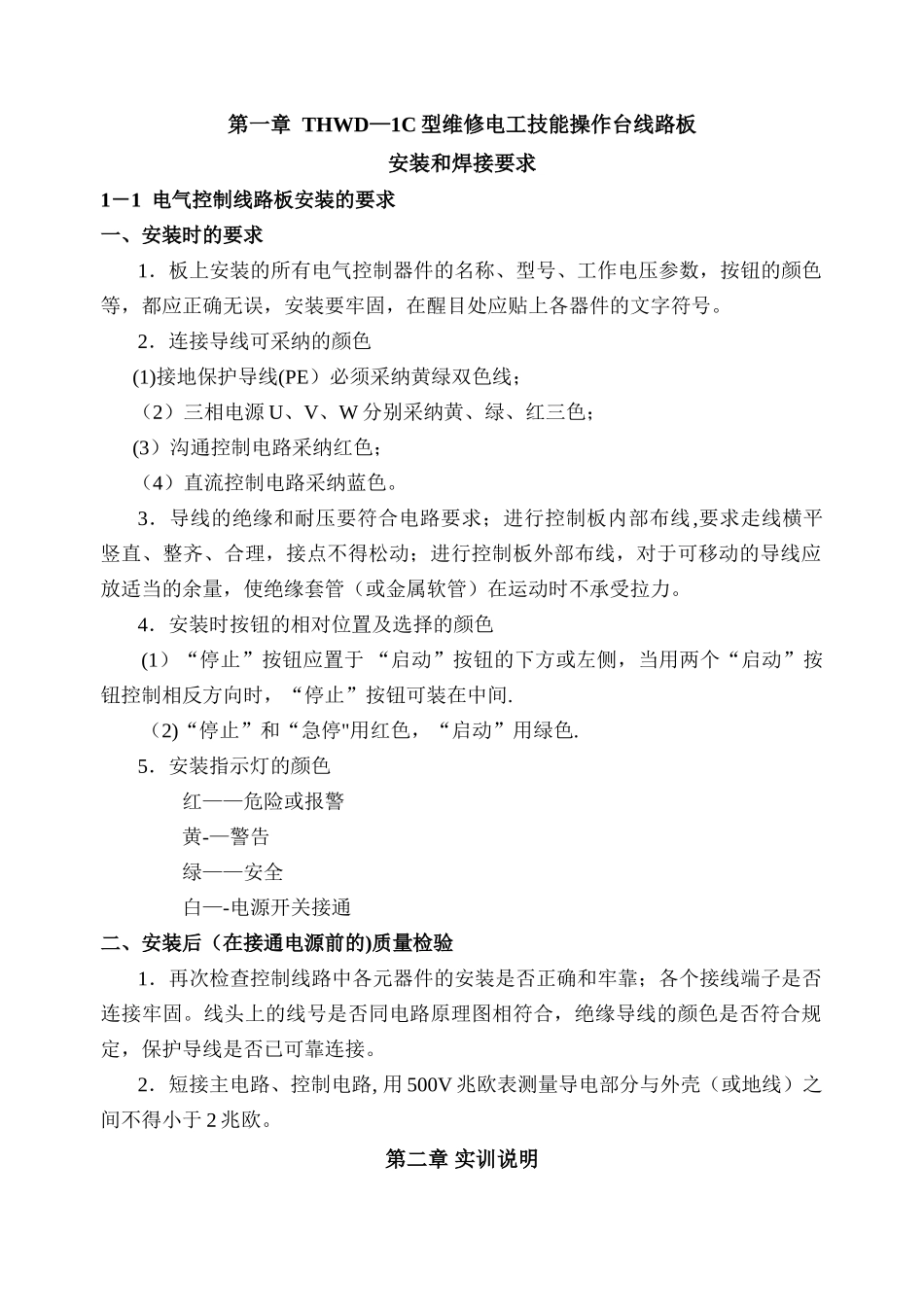

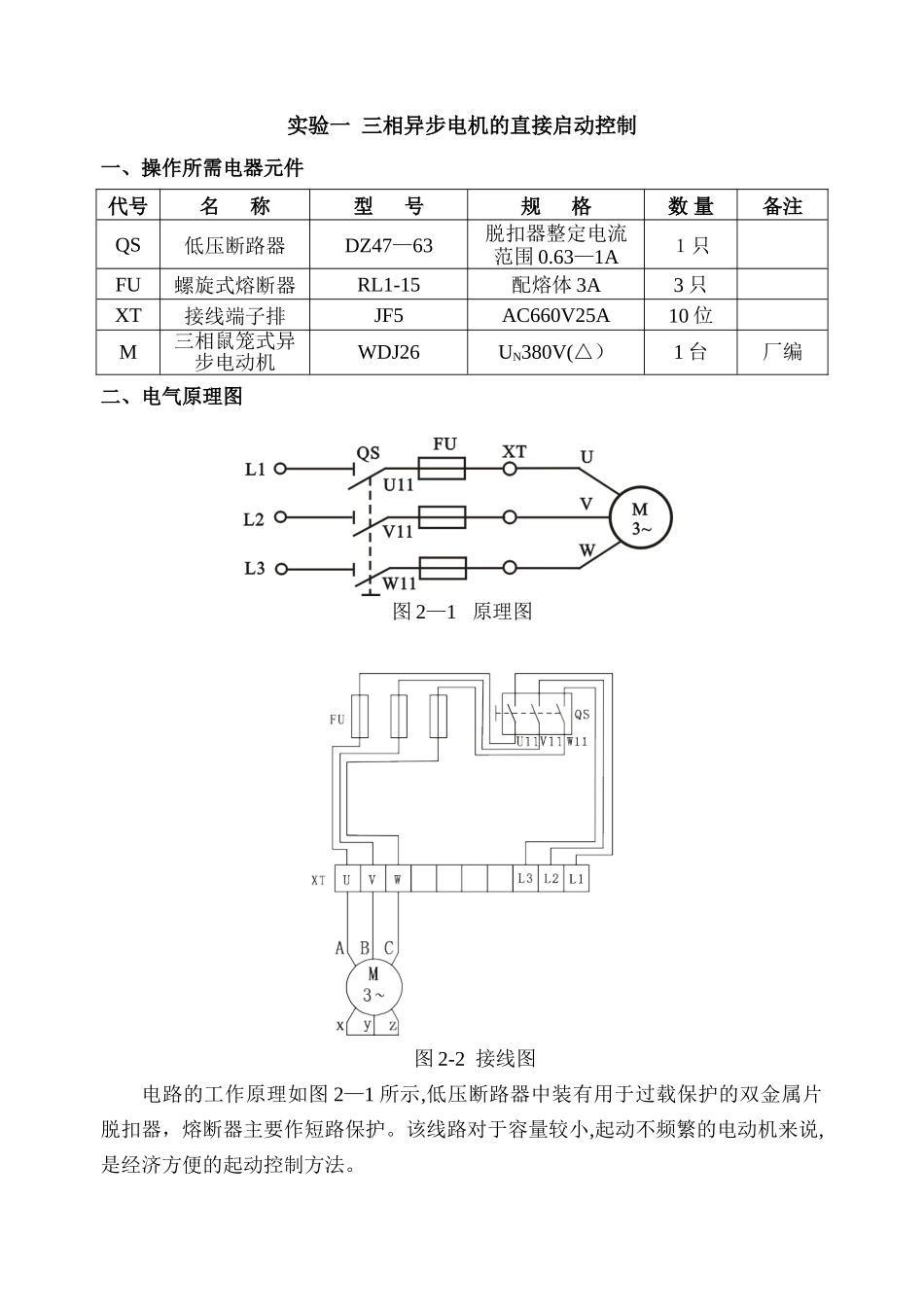

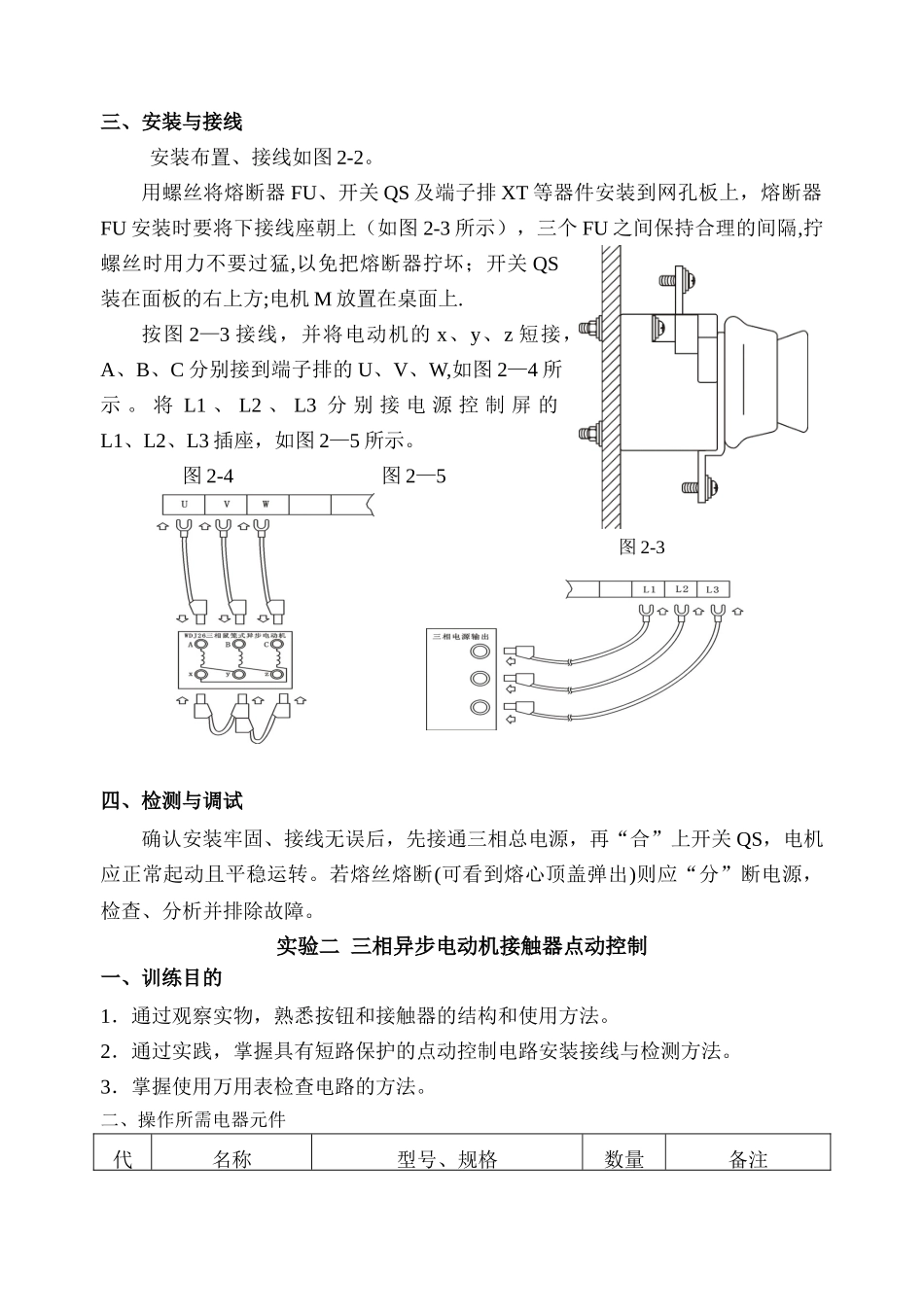

第一章 THWD—1C 型维修电工技能操作台线路板安装和焊接要求1－1 电气控制线路板安装的要求一、安装时的要求1．板上安装的所有电气控制器件的名称、型号、工作电压参数，按钮的颜色等，都应正确无误，安装要牢固，在醒目处应贴上各器件的文字符号。2．连接导线可采纳的颜色(1)接地保护导线(PE）必须采纳黄绿双色线；（2）三相电源 U、V、W 分别采纳黄、绿、红三色；(3）沟通控制电路采纳红色；（4）直流控制电路采纳蓝色。3．导线的绝缘和耐压要符合电路要求；进行控制板内部布线,要求走线横平竖直、整齐、合理，接点不得松动；进行控制板外部布线，对于可移动的导线应放适当的余量，使绝缘套管（或金属软管）在运动时不承受拉力。4．安装时按钮的相对位置及选择的颜色(1）“停止”按钮应置于 “启动”按钮的下方或左侧，当用两个“启动”按钮控制相反方向时，“停止”按钮可装在中间.（2)“停止”和“急停"用红色，“启动”用绿色.5．安装指示灯的颜色红——危险或报警 黄-—警告 绿——安全 白—-电源开关接通二、安装后（在接通电源前的)质量检验1．再次检查控制线路中各元器件的安装是否正确和牢靠；各个接线端子是否连接牢固。线头上的线号是否同电路原理图相符合，绝缘导线的颜色是否符合规定，保护导线是否已可靠连接。2．短接主电路、控制电路, 用 500V 兆欧表测量导电部分与外壳（或地线）之间不得小于 2 兆欧。第二章 实训说明实验一 三相异步电机的直接启动控制一、操作所需电器元件代号名 称型 号规 格数 量备注QS低压断路器DZ47—63脱扣器整定电流范围 0.63—1A１只FU螺旋式熔断器RL1-15配熔体 3A3 只XT接线端子排JF5AC660V25A10 位M三相鼠笼式异步电动机WDJ26UN380V(△） 1 台厂编二、电气原理图图 2—1 原理图 图 2-2 接线图电路的工作原理如图 2—1 所示,低压断路器中装有用于过载保护的双金属片脱扣器，熔断器主要作短路保护。该线路对于容量较小,起动不频繁的电动机来说,是经济方便的起动控制方法。三、安装与接线安装布置、接线如图 2-2。用螺丝将熔断器 FU、开关 QS 及端子排 XT 等器件安装到网孔板上，熔断器FU 安装时要将下接线座朝上（如图 2-3 所示），三个 FU 之间保持合理的间隔,拧螺丝时用力不要过猛,以免把熔断器拧坏；开关 QS装在面板的右上方;电机 M 放置在桌面上.按图 2—3 接线，并将电动机的 x、y、z 短接，A、B、C 分别接到端子排的 U、V、W,如图 2—4 ...
