UPS故障应急处理措施

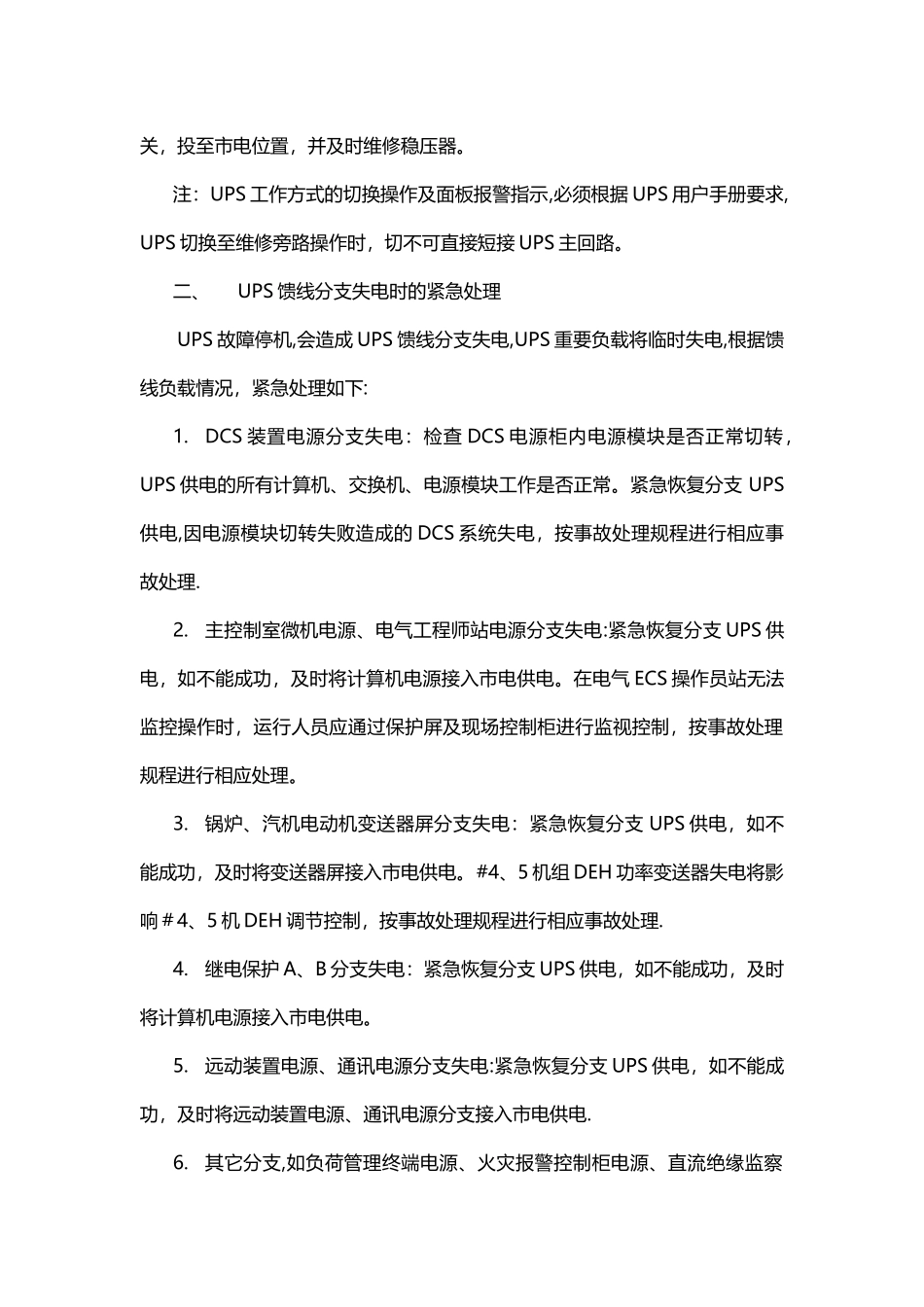

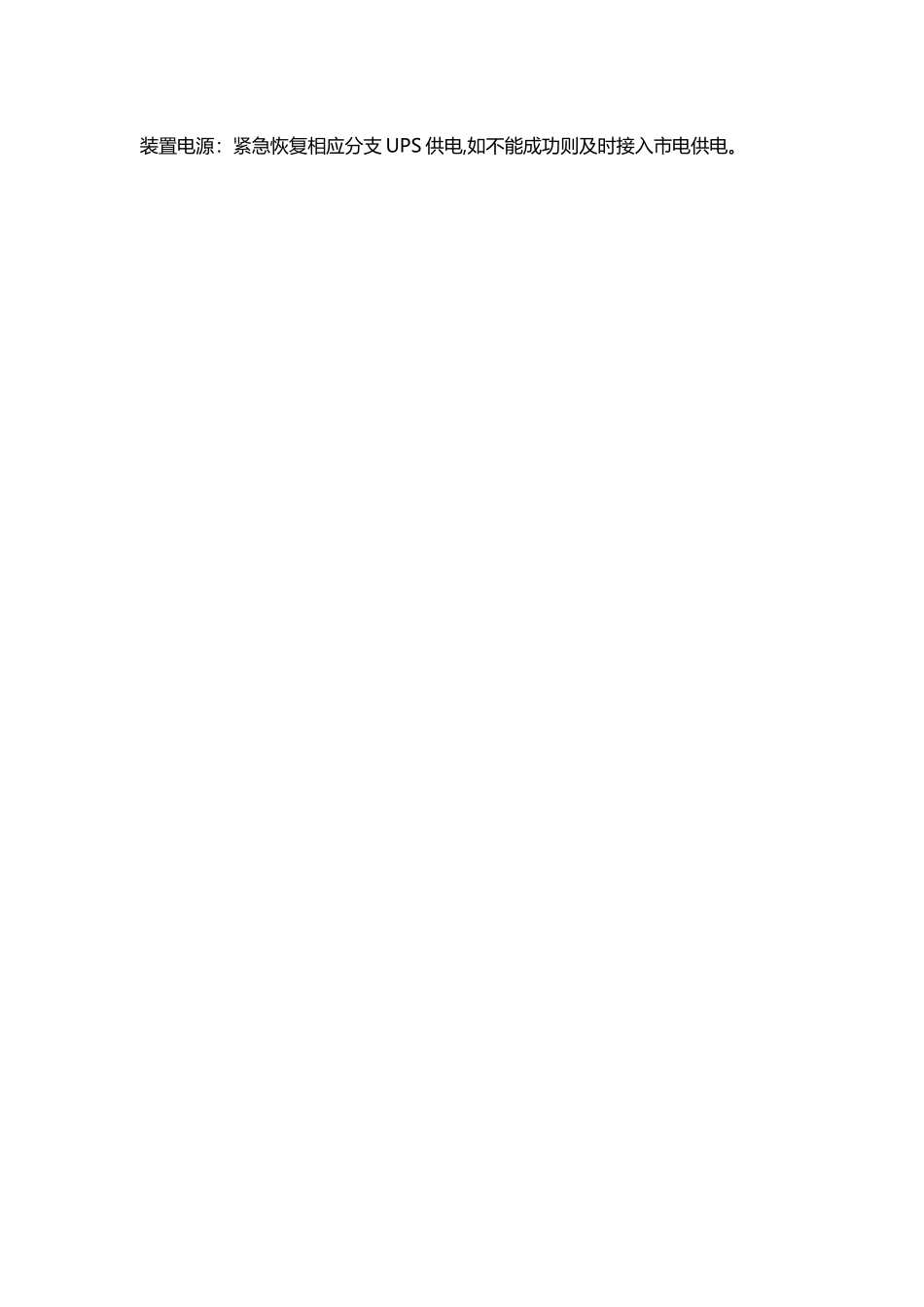

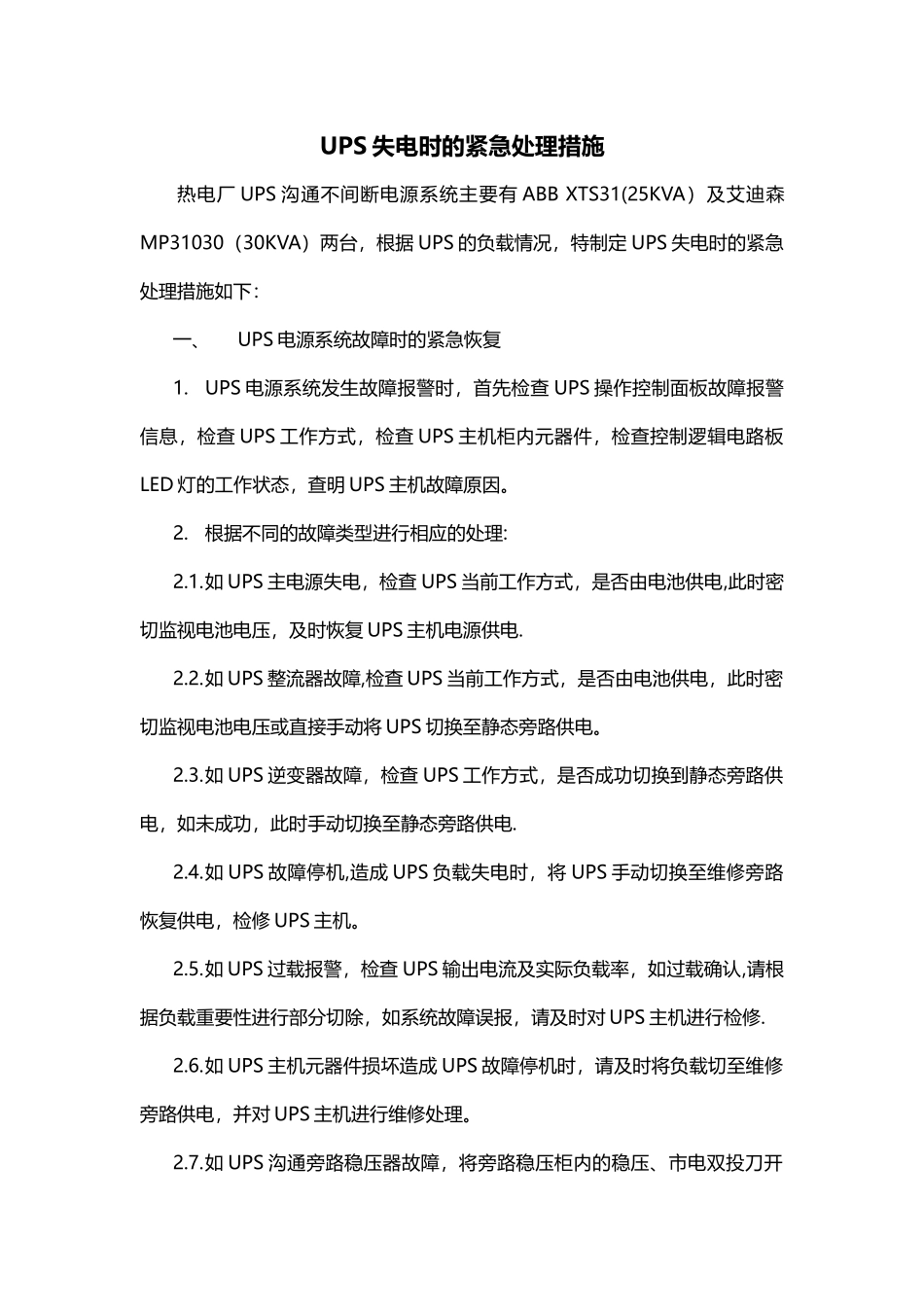

UPS 失电时的紧急处理措施热电厂 UPS 沟通不间断电源系统主要有 ABB XTS31(25KVA）及艾迪森MP31030（30KVA）两台，根据 UPS 的负载情况，特制定 UPS 失电时的紧急处理措施如下：一、UPS 电源系统故障时的紧急恢复1.UPS 电源系统发生故障报警时，首先检查 UPS 操作控制面板故障报警信息，检查 UPS 工作方式，检查 UPS 主机柜内元器件，检查控制逻辑电路板LED 灯的工作状态，查明 UPS 主机故障原因。2.根据不同的故障类型进行相应的处理:2.1.如 UPS 主电源失电，检查 UPS 当前工作方式，是否由电池供电,此时密切监视电池电压，及时恢复 UPS 主机电源供电.2.2.如 UPS 整流器故障,检查 UPS 当前工作方式，是否由电池供电，此时密切监视电池电压或直接手动将 UPS 切换至静态旁路供电。2.3.如 UPS 逆变器故障，检查 UPS 工作方式，是否成功切换到静态旁路供电，如未成功，此时手动切换至静态旁路供电.2.4.如 UPS 故障停机,造成 UPS 负载失电时，将 UPS 手动切换至维修旁路恢复供电，检修 UPS 主机。2.5.如 UPS 过载报警，检查 UPS 输出电流及实际负载率，如过载确认,请根据负载重要性进行部分切除，如系统故障误报，请及时对 UPS 主机进行检修.2.6.如 UPS 主机元器件损坏造成 UPS 故障停机时，请及时将负载切至维修旁路供电，并对 UPS 主机进行维修处理。2.7.如 UPS 沟通旁路稳压器故障，将旁路稳压柜内的稳压、市电双投刀开关，投至市电位置，并及时维修稳压器。注：UPS 工作方式的切换操作及面板报警指示,必须根据 UPS 用户手册要求,UPS 切换至维修旁路操作时，切不可直接短接 UPS 主回路。二、UPS 馈线分支失电时的紧急处理UPS 故障停机,会造成 UPS 馈线分支失电,UPS 重要负载将临时失电,根据馈线负载情况，紧急处理如下:1.DCS 装置电源分支失电：检查 DCS 电源柜内电源模块是否正常切转，UPS 供电的所有计算机、交换机、电源模块工作是否正常。紧急恢复分支 UPS供电,因电源模块切转失败造成的 DCS 系统失电，按事故处理规程进行相应事故处理.2.主控制室微机电源、电气工程师站电源分支失电:紧急恢复分支 UPS 供电，如不能成功，及时将计算机电源接入市电供电。在电气 ECS 操作员站无法监控操作时，运行人员应通过保护屏及现场控制柜进行监视控制，按事故处理规程进行相应处理。3.锅炉、汽机电动机变送器屏分支失电：紧急恢复分支 UPS 供电，如不能成功，及时将变...
