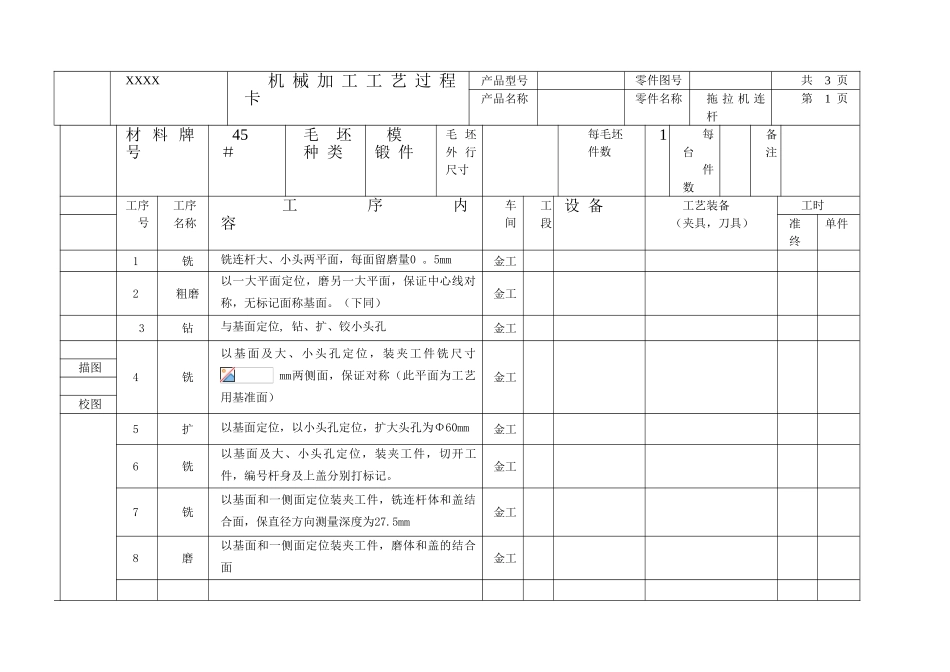

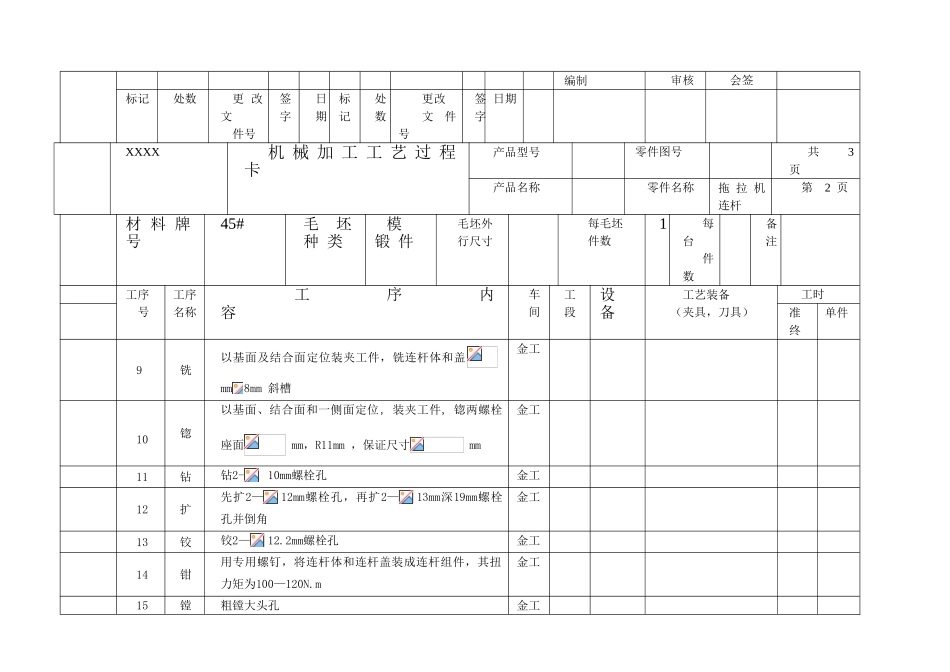

在XXXX机 械 加 工 工 艺 过 程卡产品型号 零件图号 共 3 页产品名称零件名称拖 拉 机 连杆 第 1 页 材 料 牌号45＃毛坯种 类模锻 件毛 坯外 行尺寸 每毛坯 件数1 每台 件数备注工序 号工序名称 工 序 内 容 车 间工段设 备工艺装备（夹具，刀具） 工时准终单件1铣铣连杆大、小头两平面，每面留磨量0 。5mm金工2粗磨以一大平面定位，磨另一大平面，保证中心线对称，无标记面称基面。（下同）金工3钻与基面定位, 钻、扩、铰小头孔金工4铣以基面及大、小头孔定位，装夹工件铣尺寸mm两侧面，保证对称（此平面为工艺用基准面）金工 描图 校图5扩以基面定位，以小头孔定位，扩大头孔为Φ60mm金工6铣以基面及大、小头孔定位，装夹工件，切开工件，编号杆身及上盖分别打标记。金工7铣以基面和一侧面定位装夹工件，铣连杆体和盖结合面，保直径方向测量深度为27.5mm金工8磨以基面和一侧面定位装夹工件，磨体和盖的结合面金工编制 审核 会签标记处数更 改文件号签字日期标记处数更改文件号签字日期XXXX机 械 加 工 工 艺 过 程卡产品型号 零件图号 共 3 页 产品名称 零件名称拖 拉 机连杆 第 2 页材 料 牌号45#毛坯种 类模锻 件毛坯外行尺寸 每毛坯 件数1 每台 件数备注工序 号工序名称 工 序 内 容 车 间工段设备工艺装备（夹具，刀具） 工时准终单件9铣以基面及结合面定位装夹工件，铣连杆体和盖mm8mm 斜槽金工10锪以基面、结合面和一侧面定位, 装夹工件, 锪两螺栓座面mm，R11mm ，保证尺寸mm金工11钻钻2-10mm螺栓孔金工12扩先扩2—12mm螺栓孔，再扩2—13mm深19mm螺栓孔并倒角金工13铰铰2—12.2mm螺栓孔金工14钳用专用螺钉，将连杆体和连杆盖装成连杆组件，其扭力矩为100—120N.m金工15镗粗镗大头孔金工16倒角大头孔两端倒角金工 校图 底 图号 装 订号编制 审核 会签 校图XXXX机 械 加 工 工 艺 过 程卡产品型号零件图号 共 3 页产品名称零件名称拖 拉 机 连杆 第 3 页 材 料 牌号45＃毛坯种 类模锻 件毛 坯外 行尺寸 每毛坯 件数1 每台 件数备注工序 号工序名称 工 序 内 容 车 间工段设 备工艺装备（夹具, 刀具） 工时准终单件17磨精磨大小头两端面，保证大端面厚度为38mm金工18镗以基面、一侧面定位，半精镗大头孔, 精镗小头孔至图纸尺寸, 中心距为mm金工19镗精镗大头孔至尺寸金工20称重称量不平衡质量金工21钳按规...
