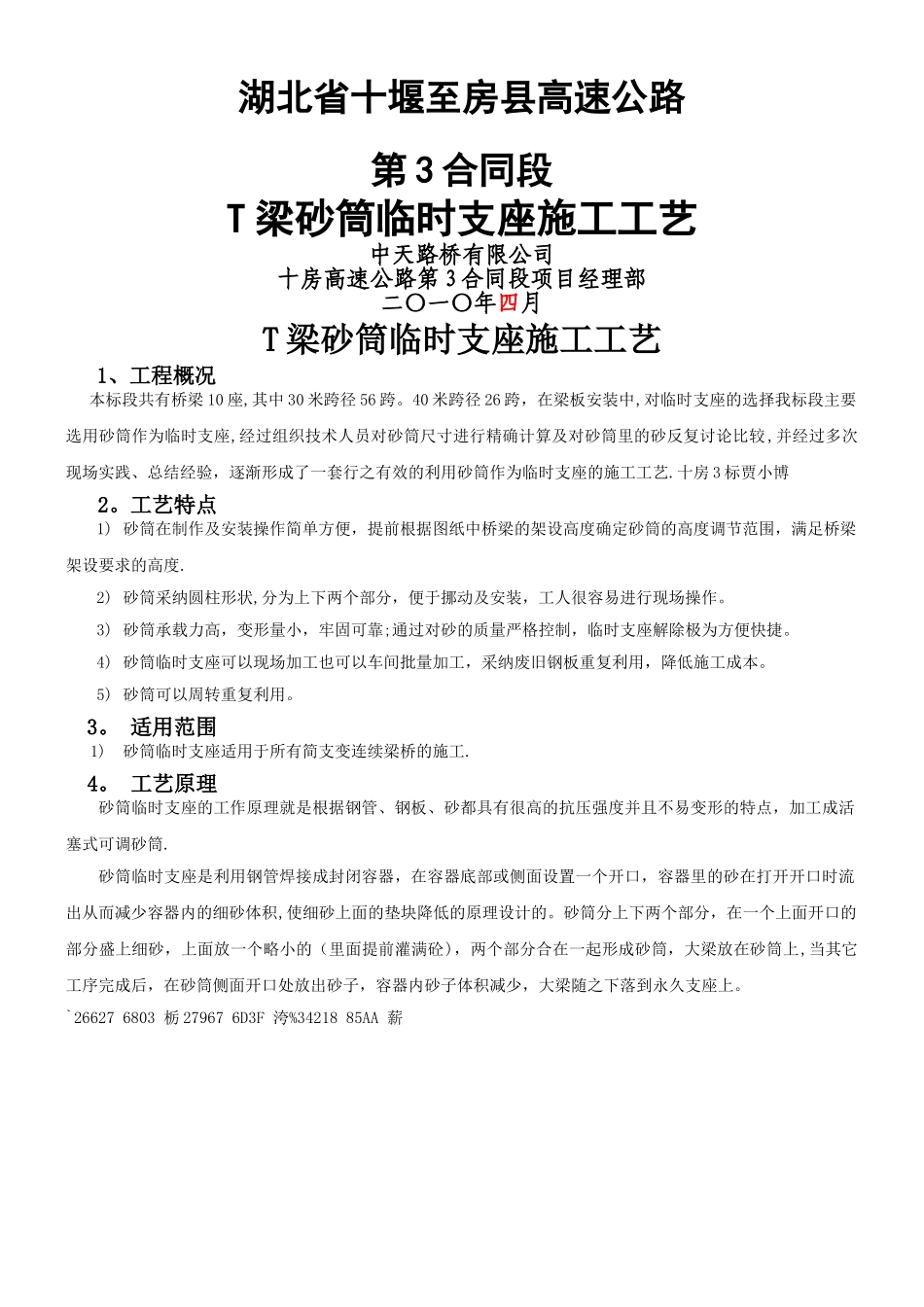

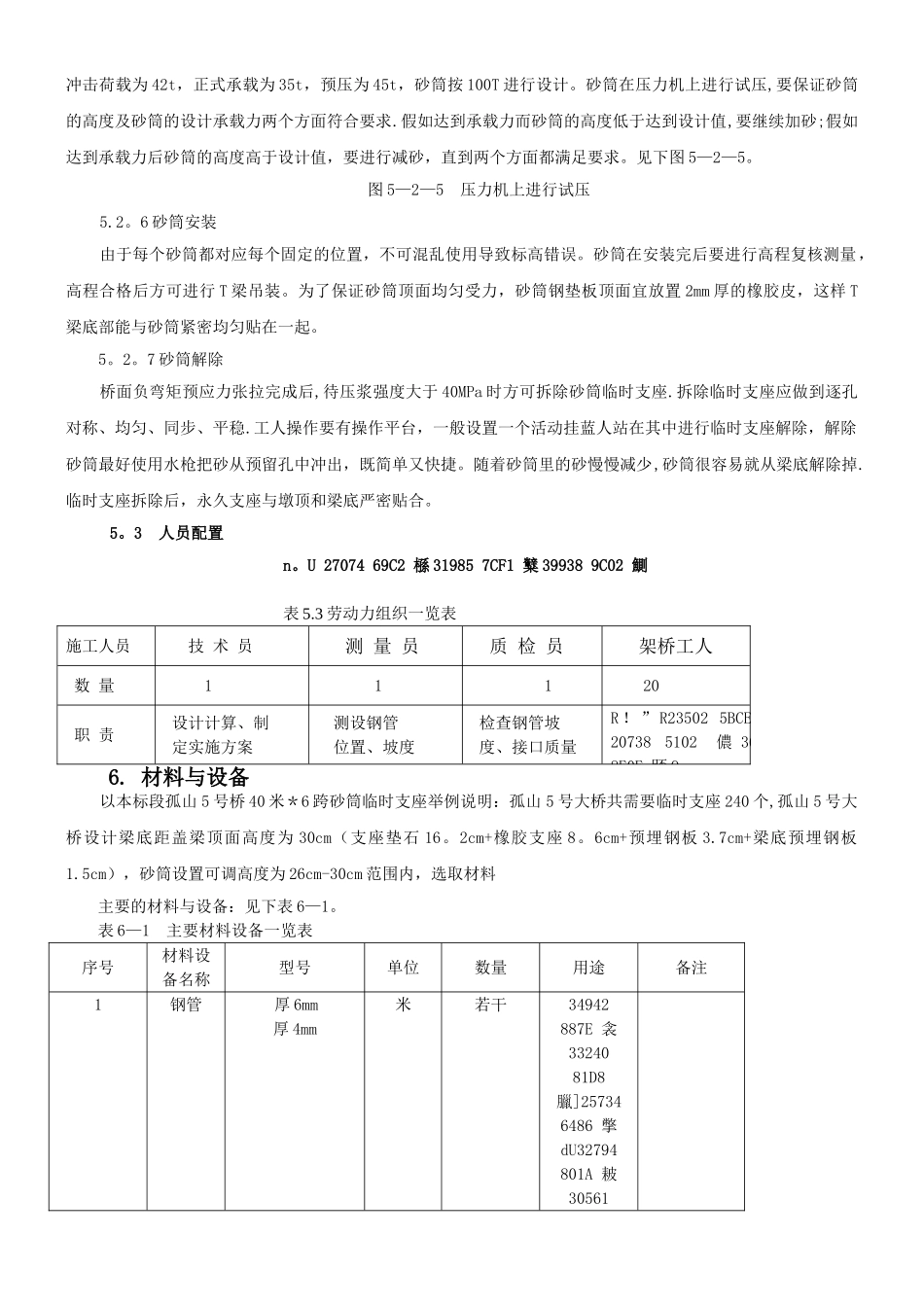

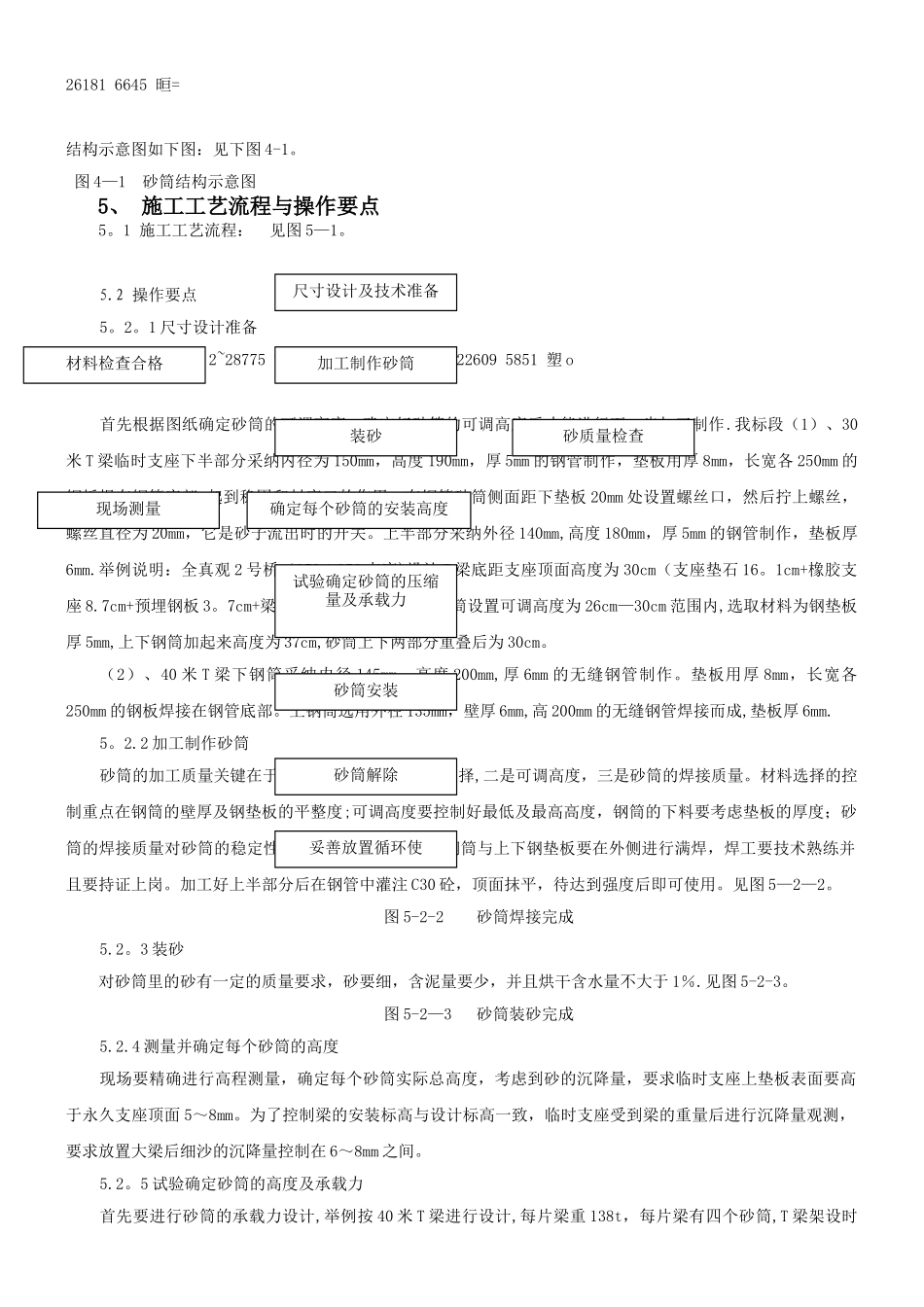

湖北省十堰至房县高速公路第 3 合同段T 梁砂筒临时支座施工工艺中天路桥有限公司十房高速公路第 3 合同段项目经理部二〇一〇年四月T 梁砂筒临时支座施工工艺1、工程概况本标段共有桥梁 10 座,其中 30 米跨径 56 跨。40 米跨径 26 跨，在梁板安装中,对临时支座的选择我标段主要选用砂筒作为临时支座,经过组织技术人员对砂筒尺寸进行精确计算及对砂筒里的砂反复讨论比较,并经过多次现场实践、总结经验，逐渐形成了一套行之有效的利用砂筒作为临时支座的施工工艺.十房 3 标贾小博2。工艺特点1) 砂筒在制作及安装操作简单方便，提前根据图纸中桥梁的架设高度确定砂筒的高度调节范围，满足桥梁架设要求的高度.2) 砂筒采纳圆柱形状,分为上下两个部分，便于挪动及安装，工人很容易进行现场操作。3) 砂筒承载力高，变形量小，牢固可靠;通过对砂的质量严格控制，临时支座解除极为方便快捷。4) 砂筒临时支座可以现场加工也可以车间批量加工，采纳废旧钢板重复利用，降低施工成本。5) 砂筒可以周转重复利用。3。 适用范围1)砂筒临时支座适用于所有简支变连续梁桥的施工.4。 工艺原理砂筒临时支座的工作原理就是根据钢管、钢板、砂都具有很高的抗压强度并且不易变形的特点，加工成活塞式可调砂筒.砂筒临时支座是利用钢管焊接成封闭容器，在容器底部或侧面设置一个开口，容器里的砂在打开开口时流出从而减少容器内的细砂体积,使细砂上面的垫块降低的原理设计的。砂筒分上下两个部分，在一个上面开口的部分盛上细砂，上面放一个略小的（里面提前灌满砼)，两个部分合在一起形成砂筒，大梁放在砂筒上,当其它工序完成后，在砂筒侧面开口处放出砂子，容器内砂子体积减少，大梁随之下落到永久支座上。`26627 6803 栃 27967 6D3F 洿%34218 85AA 薪26181 6645 晅=结构示意图如下图：见下图 4-1。 图 4—1 砂筒结构示意图5、 施工工艺流程与操作要点5。1 施工工艺流程： 见图 5—1。5.2 操作要点5。2。1 尺寸设计准备24757 60B5 悵 2~28775 7067 灧 30646 77B6 瞶＠22609 5851 塑 o首先根据图纸确定砂筒的可调高度，确定好砂筒的可调高度后才能进行下一步加工制作.我标段（1）、30米 T 梁临时支座下半部分采纳内径为 150mm，高度 190mm，厚 5mm 的钢管制作，垫板用厚 8mm，长宽各 250mm 的钢板焊在钢管底部,起到稳固和封底口的作用。在钢管砂筒侧面距下垫板 20mm 处设置螺丝口，然后拧上螺丝，螺丝直径...
