xx项目抗浮锚杆设计方案VIP专享

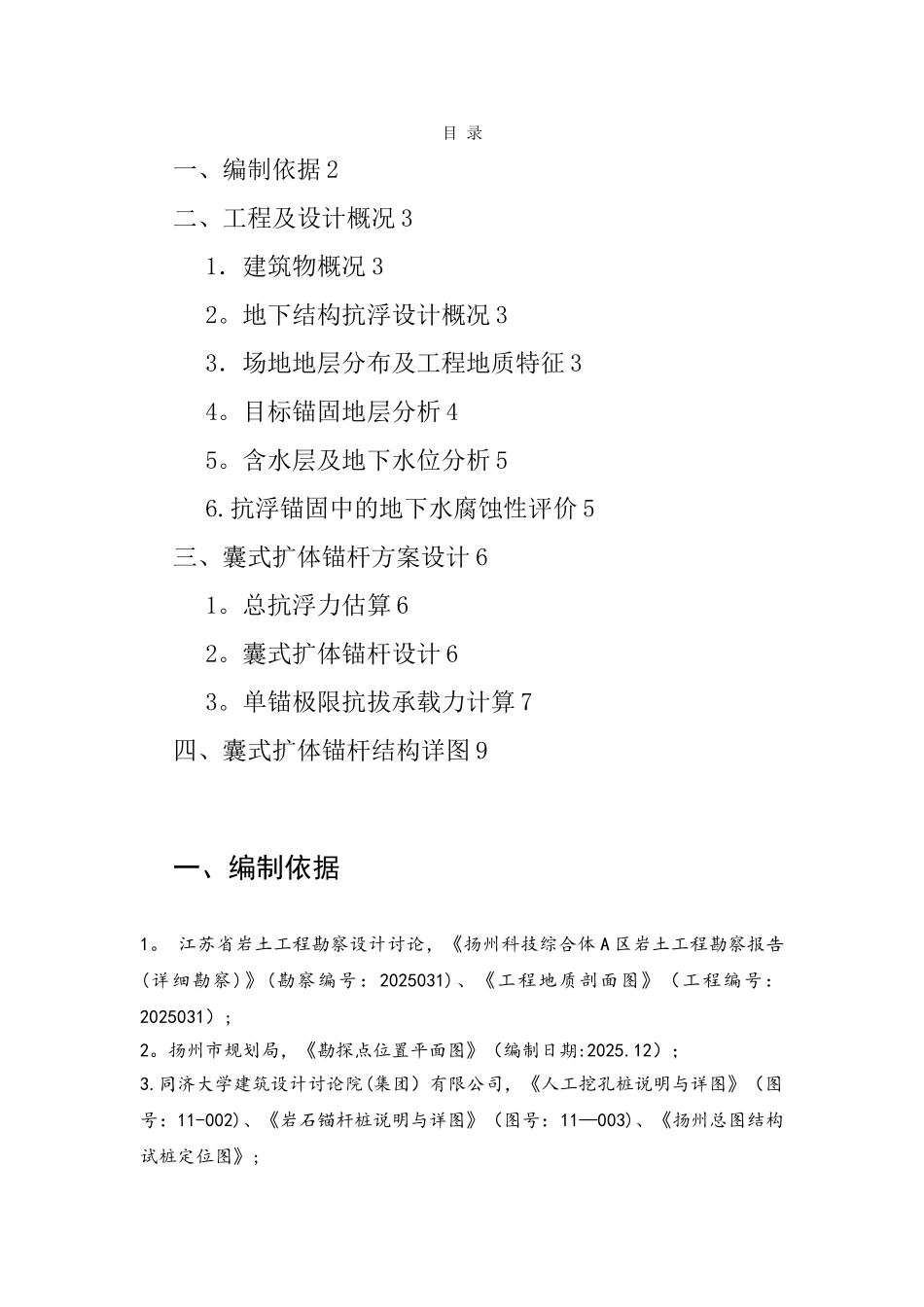

目 录一、编制依据 2二、工程及设计概况 31．建筑物概况 32。地下结构抗浮设计概况 33．场地地层分布及工程地质特征 34。目标锚固地层分析 45。含水层及地下水位分析 56.抗浮锚固中的地下水腐蚀性评价 5三、囊式扩体锚杆方案设计 61。总抗浮力估算 62。囊式扩体锚杆设计 63。单锚极限抗拔承载力计算 7四、囊式扩体锚杆结构详图 9一、编制依据1。 江苏省岩土工程勘察设计讨论，《扬州科技综合体 A 区岩土工程勘察报告(详细勘察)》(勘察编号：2025031)、《工程地质剖面图》（工程编号：2025031）;2。扬州市规划局，《勘探点位置平面图》（编制日期:2025.12）；3.同济大学建筑设计讨论院(集团）有限公司，《人工挖孔桩说明与详图》（图号：11-002)、《岩石锚杆桩说明与详图》（图号：11—003)、《扬州总图结构试桩定位图》;4。现行相关法律规范、规程如下表所示：序号法律规范名称法律规范编号01岩土工程勘察法律规范GB50021—202502建筑地基基础设计法律规范GB50007—202503建筑基坑支护技术法律规范JGJ120-202504高压喷射施扩大头锚杆技术规程JGJ/T 282—202505岩土锚杆（索）设计规程CECS22:202506建筑地基基础工程施工质量验收法律规范GB50202—202507混凝土结构工程施工质量验收法律规范GB50204—202508工程测量法律规范GB50026-202509预应力混凝土用螺纹钢筋GB/T20255—202510建筑工程施工质量验收统一标准GBJ50300—202511建筑桩基技术法律规范JGJ 94—202512工程地质手册（第四版)二、工程及设计概况1．建筑物概况拟建扬州科技综合体项目位于扬州市润扬北路与文昌西路交叉口西北角，交通十分便捷.该项目总建筑面积 23.7345 万平方米，包括主楼、裙房和地下车库，其中地上 16。058 万平方米,地下两层 7。6765 万平方米.主楼共四幢，其中两幢为 20 层、两幢为 24 层；裙房共四幢,均为 3 层；地下车库为 2 层。主楼为框剪结构,裙房及纯地下室为框架结构，拟建用桩基础。各栋建筑物±0.00相对于绝对标高为 8。00m,室内外高差为 0。2m。2.地下结构抗浮设计概况场地地貌类型为长江三角洲高河漫滩相冲（淤)积平原该工程地下设二层地下室,地下建筑面积约 7。8 万平方米，基坑挖深约 10。0m。根据现场勘察所得的地下水位及近 3～5 年的地下水位埋深变化范围,结合法律规范要求，基坑设防水位标高至室外设计地坪标高+500mm, 基坑抗浮水位取室外设计地坪标高—500mm。外扩地下室部位，由于地下水浮力较大，且不...
