一次母线制作作业指导书

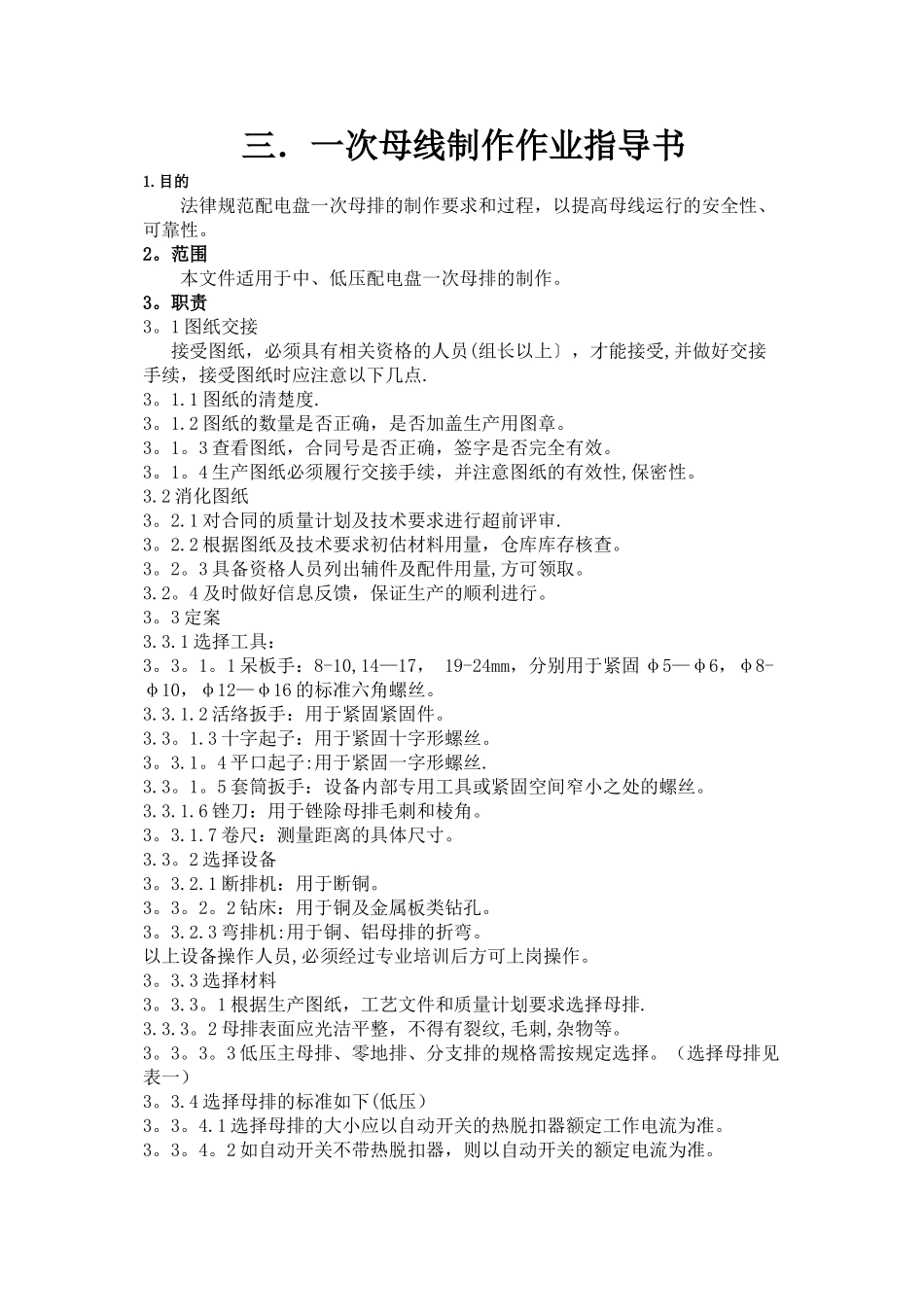

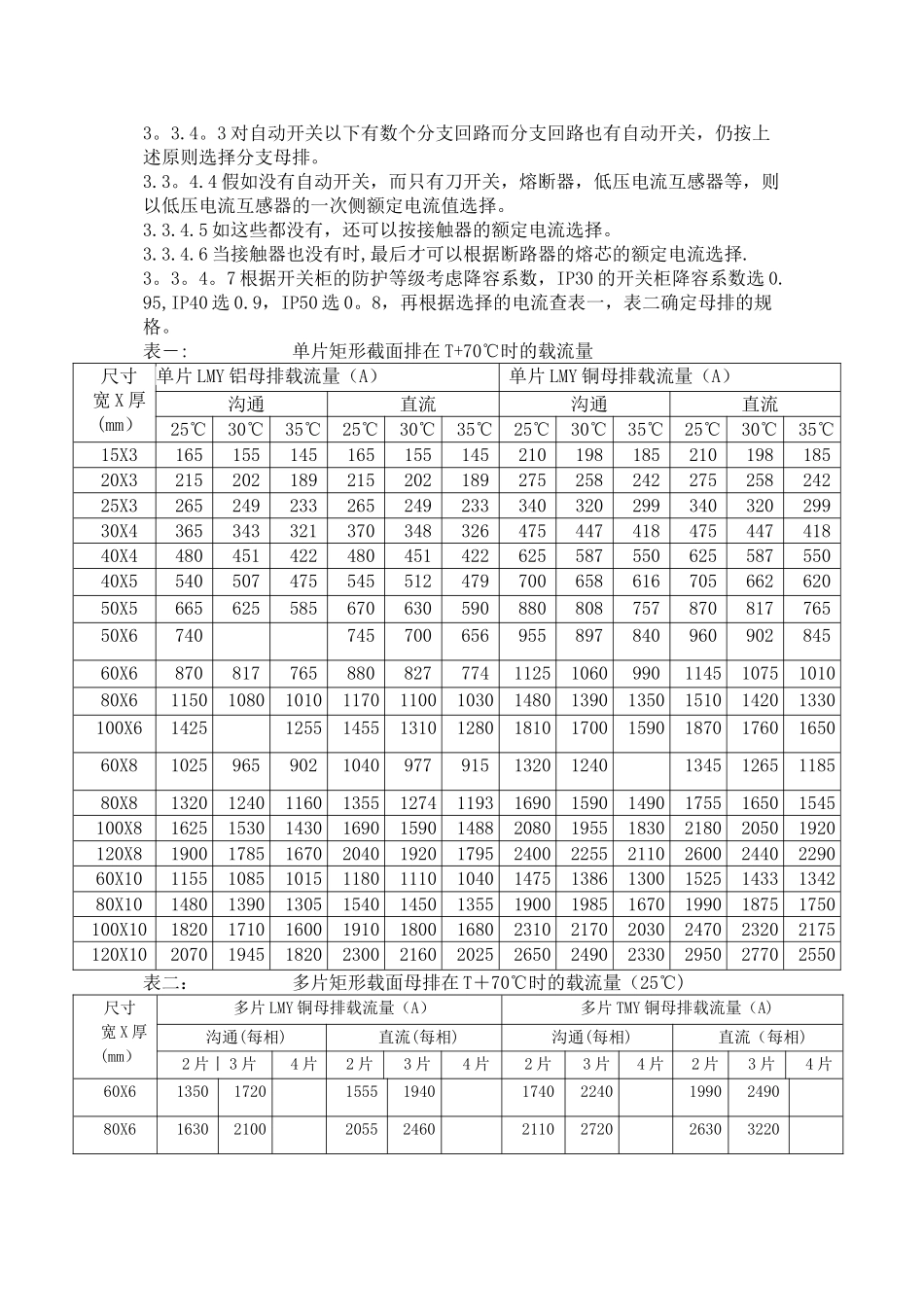

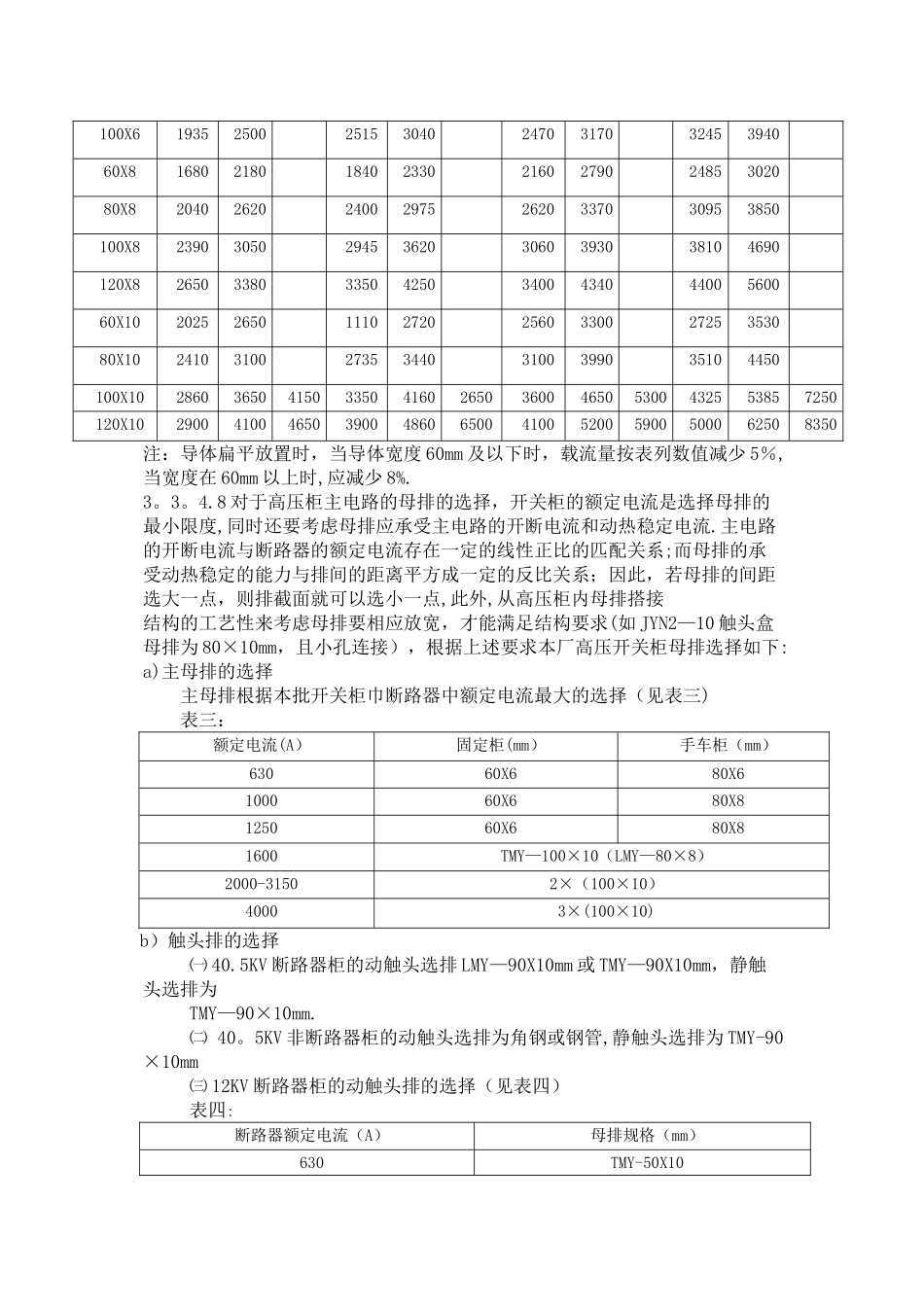

三．一次母线制作作业指导书1.目的法律规范配电盘一次母排的制作要求和过程，以提高母线运行的安全性、可靠性。2。范围本文件适用于中、低压配电盘一次母排的制作。3。职责3。1 图纸交接接受图纸，必须具有相关资格的人员(组长以上〕，才能接受,并做好交接手续，接受图纸时应注意以下几点.3。1.1 图纸的清楚度.3。1.2 图纸的数量是否正确，是否加盖生产用图章。3。1。3 查看图纸，合同号是否正确，签字是否完全有效。3。1。4 生产图纸必须履行交接手续，并注意图纸的有效性,保密性。3.2 消化图纸3。2.1 对合同的质量计划及技术要求进行超前评审.3。2.2 根据图纸及技术要求初估材料用量，仓库库存核查。3。2。3 具备资格人员列出辅件及配件用量,方可领取。3.2。4 及时做好信息反馈，保证生产的顺利进行。3。3 定案3.3.1 选择工具：3。3。1。1 呆板手：8-10,14—17， 19-24mm，分别用于紧固 φ5—φ6，φ8-φ10，φ12—φ16 的标准六角螺丝。3.3.1.2 活络扳手：用于紧固紧固件。3.3。1.3 十字起子：用于紧固十字形螺丝。3。3.1。4 平口起子:用于紧固一字形螺丝.3.3。1。5 套筒扳手：设备内部专用工具或紧固空间窄小之处的螺丝。3.3.1.6 锉刀：用于锉除母排毛刺和棱角。3。3.1.7 卷尺：测量距离的具体尺寸。3.3。2 选择设备3。3.2.1 断排机：用于断铜。3。3。2。2 钻床：用于铜及金属板类钻孔。3。3.2.3 弯排机:用于铜、铝母排的折弯。以上设备操作人员,必须经过专业培训后方可上岗操作。3。3.3 选择材料3。3.3。1 根据生产图纸，工艺文件和质量计划要求选择母排.3.3.3。2 母排表面应光洁平整，不得有裂纹,毛刺,杂物等。3。3。3。3 低压主母排、零地排、分支排的规格需按规定选择。（选择母排见表一）3。3.4 选择母排的标准如下(低压）3。3。4.1 选择母排的大小应以自动开关的热脱扣器额定工作电流为准。3。3。4。2 如自动开关不带热脱扣器，则以自动开关的额定电流为准。3。3.4。3 对自动开关以下有数个分支回路而分支回路也有自动开关，仍按上述原则选择分支母排。3.3。4.4 假如没有自动开关，而只有刀开关，熔断器，低压电流互感器等，则以低压电流互感器的一次侧额定电流值选择。3.3.4.5 如这些都没有，还可以按接触器的额定电流选择。3.3.4.6 当接触器也没有时,最后才可以根据断路器的熔芯的额定电流选择.3。3。4。7 根据开关柜的防护等级考虑降容系数，IP30 的开关柜降容系数选 0.95,IP40 选 0.9，IP...
