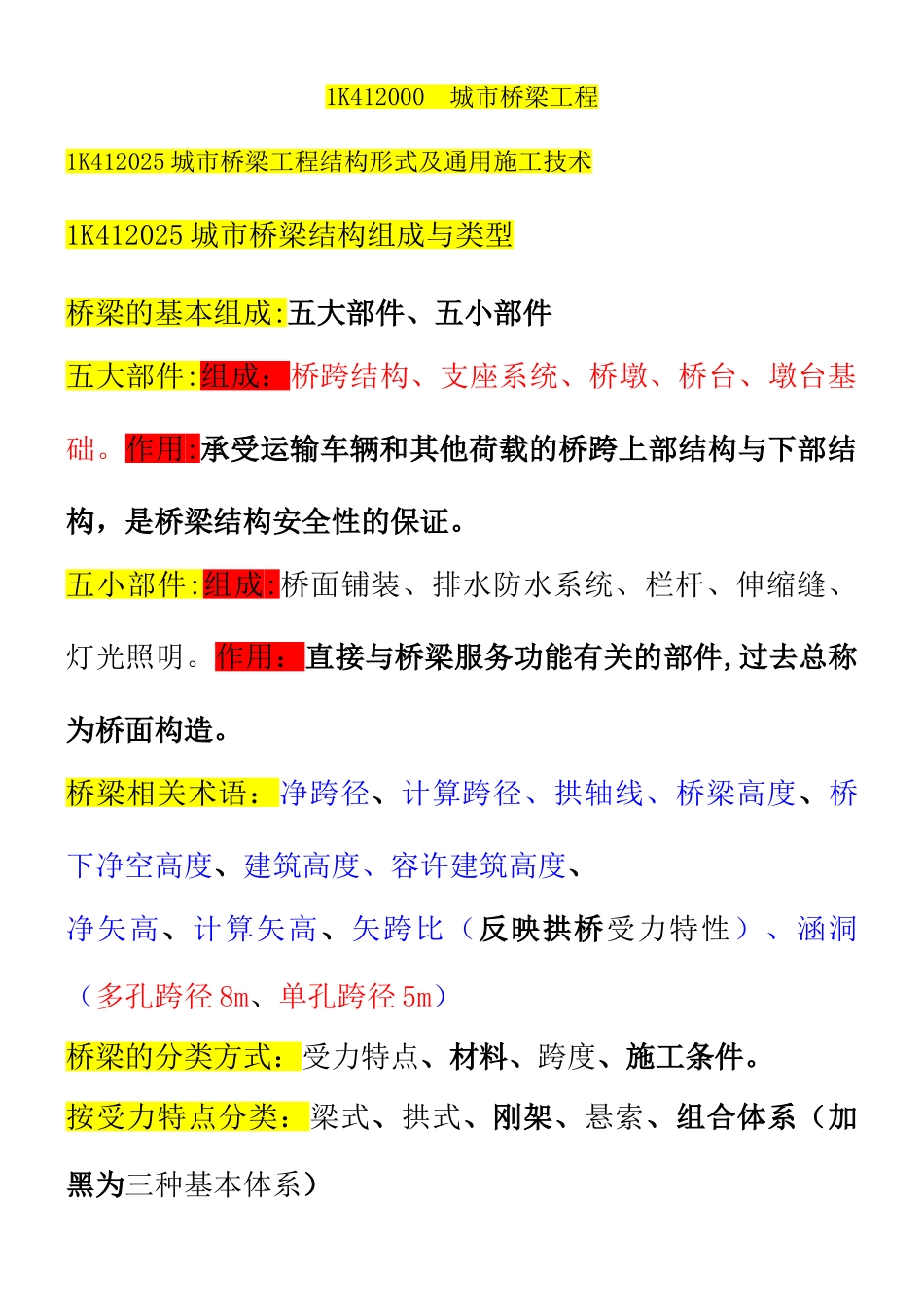

1K412000 城市桥梁工程1K412025 城市桥梁工程结构形式及通用施工技术1K412025 城市桥梁结构组成与类型桥梁的基本组成:五大部件、五小部件五大部件:组成：桥跨结构、支座系统、桥墩、桥台、墩台基础。作用:承受运输车辆和其他荷载的桥跨上部结构与下部结构，是桥梁结构安全性的保证。五小部件:组成:桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明。作用：直接与桥梁服务功能有关的部件,过去总称为桥面构造。桥梁相关术语：净跨径、计算跨径、拱轴线、桥梁高度、桥下净空高度、建筑高度、容许建筑高度、净矢高、计算矢高、矢跨比（反映拱桥受力特性）、涵洞（多孔跨径 8m、单孔跨径 5m）桥梁的分类方式：受力特点、材料、跨度、施工条件。按受力特点分类：梁式、拱式、刚架、悬索、组合体系（加黑为三种基本体系）梁式桥的受力：竖向荷载下无水平反力，外力作用方向与承重结构的轴线接近垂直，梁内弯矩最大。拱式桥的受力：承重结构是拱圈或拱肋，以受压为主，桥墩或桥台将承受水平推力刚架桥的受力:承重结构是梁（板）和立柱(竖墙)整体结合在一起的刚架结构，梁部受弯，柱脚处有水平反力，受力状态介于梁式桥和拱式桥之间。用普通钢混建造梁柱刚结处易产生裂缝。悬索桥的受力：承重结构是悬索,构造简单，受力明确，自重较轻，刚度差,小建筑高度大跨度,在车辆动荷载和风荷载作用下有较大的变形和振动.组合体系桥的受力：连续刚构,梁、拱组合（斜拉桥）.按桥梁多孔跨径总长或单孔跨径长度划分:1K412025 城市桥梁下部结构施工（墩台基础、墩台、盖梁)桥梁分类多孔跨径总长 L（m)单孔跨径 L0（m)特大桥23238 5AC6 嫆 528596 6FB4 澴k30744 7818 砘。L＞1000L0＞150大桥1000≥L≥100150≥L0≥40中桥100＞L＞3040＞L0＞20小桥30≥L≥820＞L0≥51K412025 墩台、盖梁施工技术现浇混凝土墩台：重力式、柱式、砌体墩台重力式混凝土墩（台）施工要求：浇筑前凿毛处理基础混凝土顶面、清除锚筋污锈;水平分层（1。5~2m）浇筑；分块浇筑时接缝与墩台截面尺寸较小的一边平行，接缝错开，做成企 口 形 , 分 块 数 量 按 墩 台 水 平 截 面 积 确 定 ， 200m2 内 ≤ 2块;300m2内≤3 块,每块面积≥50m2；浇筑第一层混凝土时要防止水分被基础吸收或基顶水分渗入混凝土（降低强度）；大体积混凝土浇筑及质量控制（见 1K420252）.柱式墩台施工要求：模板、支架稳定计算考虑风力影响;凿毛处理接触面应,清除钢筋污锈，铺一层同配...
