万达广场深基坑围护结构旋挖钻孔灌注桩施工方案VIP专享

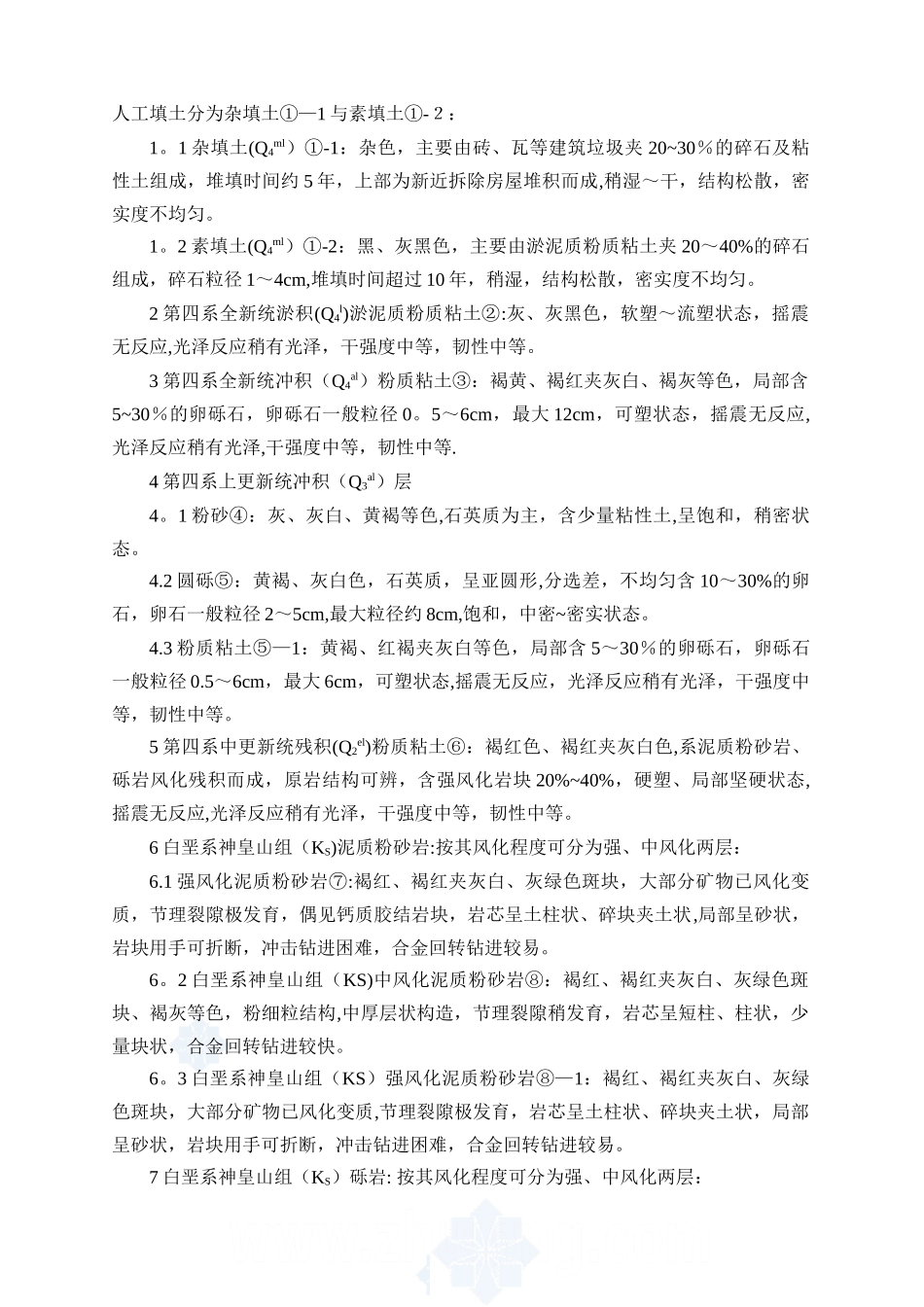

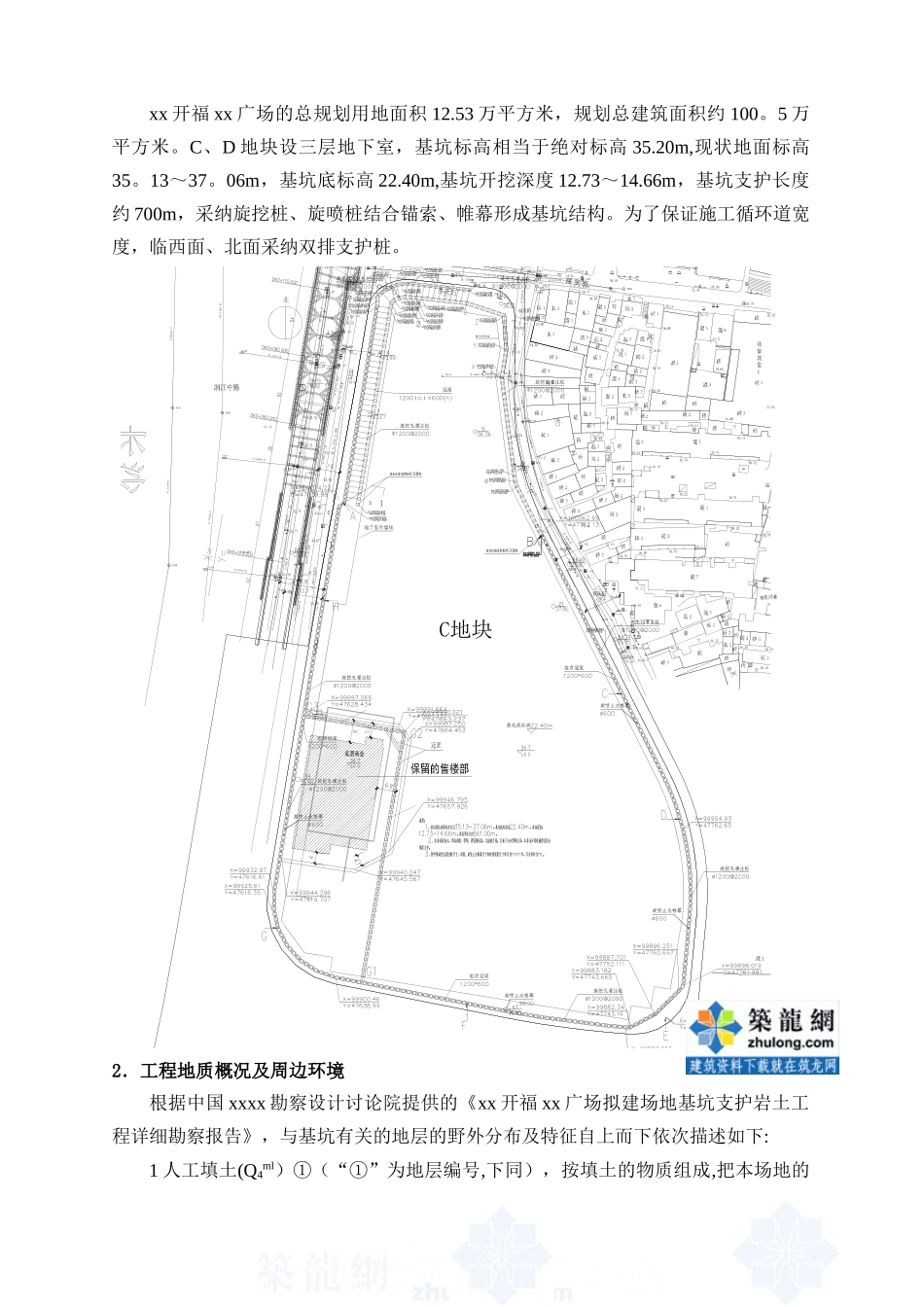

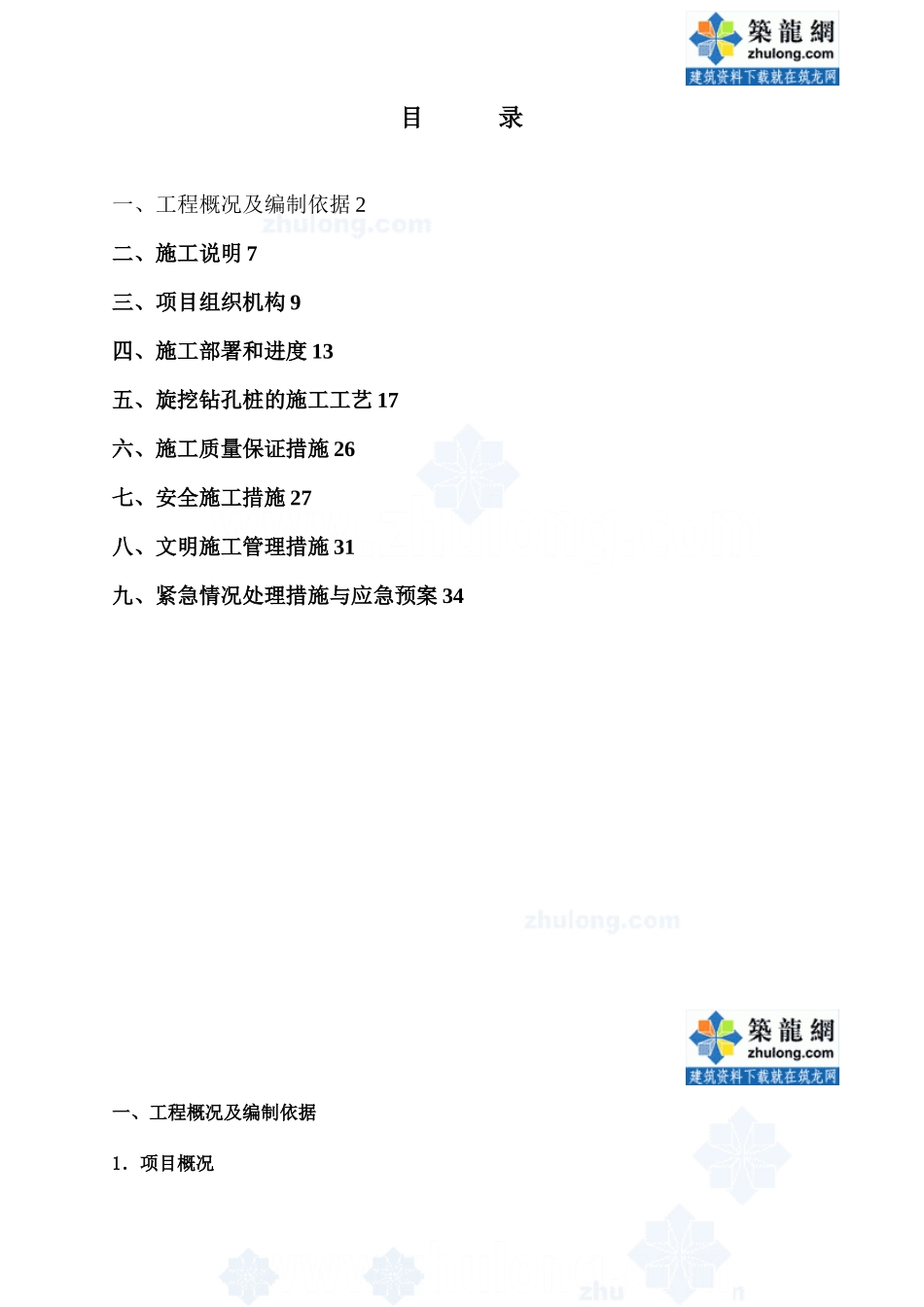

目 录一、工程概况及编制依据 2二、施工说明 7三、项目组织机构 9四、施工部署和进度 13五、旋挖钻孔桩的施工工艺 17六、施工质量保证措施 26七、安全施工措施 27八、文明施工管理措施 31九、紧急情况处理措施与应急预案 34一、工程概况及编制依据1．项目概况xx 开福 xx 广场的总规划用地面积 12.53 万平方米，规划总建筑面积约 100。5 万平方米。C、D 地块设三层地下室，基坑标高相当于绝对标高 35.20m,现状地面标高35。13～37。06m，基坑底标高 22.40m,基坑开挖深度 12.73～14.66m，基坑支护长度约 700m，采纳旋挖桩、旋喷桩结合锚索、帷幕形成基坑结构。为了保证施工循环道宽度，临西面、北面采纳双排支护桩。C地块2．工程地质概况及周边环境根据中国 xxxx 勘察设计讨论院提供的《xx 开福 xx 广场拟建场地基坑支护岩土工程详细勘察报告》，与基坑有关的地层的野外分布及特征自上而下依次描述如下:1 人工填土(Q4ml）①（“①”为地层编号,下同），按填土的物质组成,把本场地的人工填土分为杂填土①—1 与素填土①-２：1。1 杂填土(Q4ml）①-1：杂色，主要由砖、瓦等建筑垃圾夹 20~30％的碎石及粘性土组成，堆填时间约 5 年，上部为新近拆除房屋堆积而成,稍湿～干，结构松散，密实度不均匀。1。2 素填土(Q4ml）①-2：黑、灰黑色，主要由淤泥质粉质粘土夹 20～40%的碎石组成，碎石粒径 1～4cm,堆填时间超过 10 年，稍湿，结构松散，密实度不均匀。2 第四系全新统淤积(Q4l)淤泥质粉质粘土②:灰、灰黑色，软塑～流塑状态，摇震无反应,光泽反应稍有光泽，干强度中等，韧性中等。3 第四系全新统冲积（Q4al）粉质粘土③：褐黄、褐红夹灰白、褐灰等色，局部含5~30％的卵砾石，卵砾石一般粒径 0。5～6cm，最大 12cm，可塑状态，摇震无反应,光泽反应稍有光泽,干强度中等，韧性中等.4 第四系上更新统冲积（Q3al）层4。1 粉砂④：灰、灰白、黄褐等色,石英质为主，含少量粘性土,呈饱和，稍密状态。4.2 圆砾⑤：黄褐、灰白色，石英质，呈亚圆形,分选差，不均匀含 10～30%的卵石，卵石一般粒径 2～5cm,最大粒径约 8cm,饱和，中密~密实状态。4.3 粉质粘土⑤—1：黄褐、红褐夹灰白等色，局部含 5～30％的卵砾石，卵砾石一般粒径 0.5～6cm，最大 6cm，可塑状态,摇震无反应，光泽反应稍有光泽，干强度中等，韧性中等。5 第四系中更新统残积(Q2el)粉质粘土⑥：褐红色、褐红夹灰白色,系泥质粉砂岩、砾岩风化残积...
