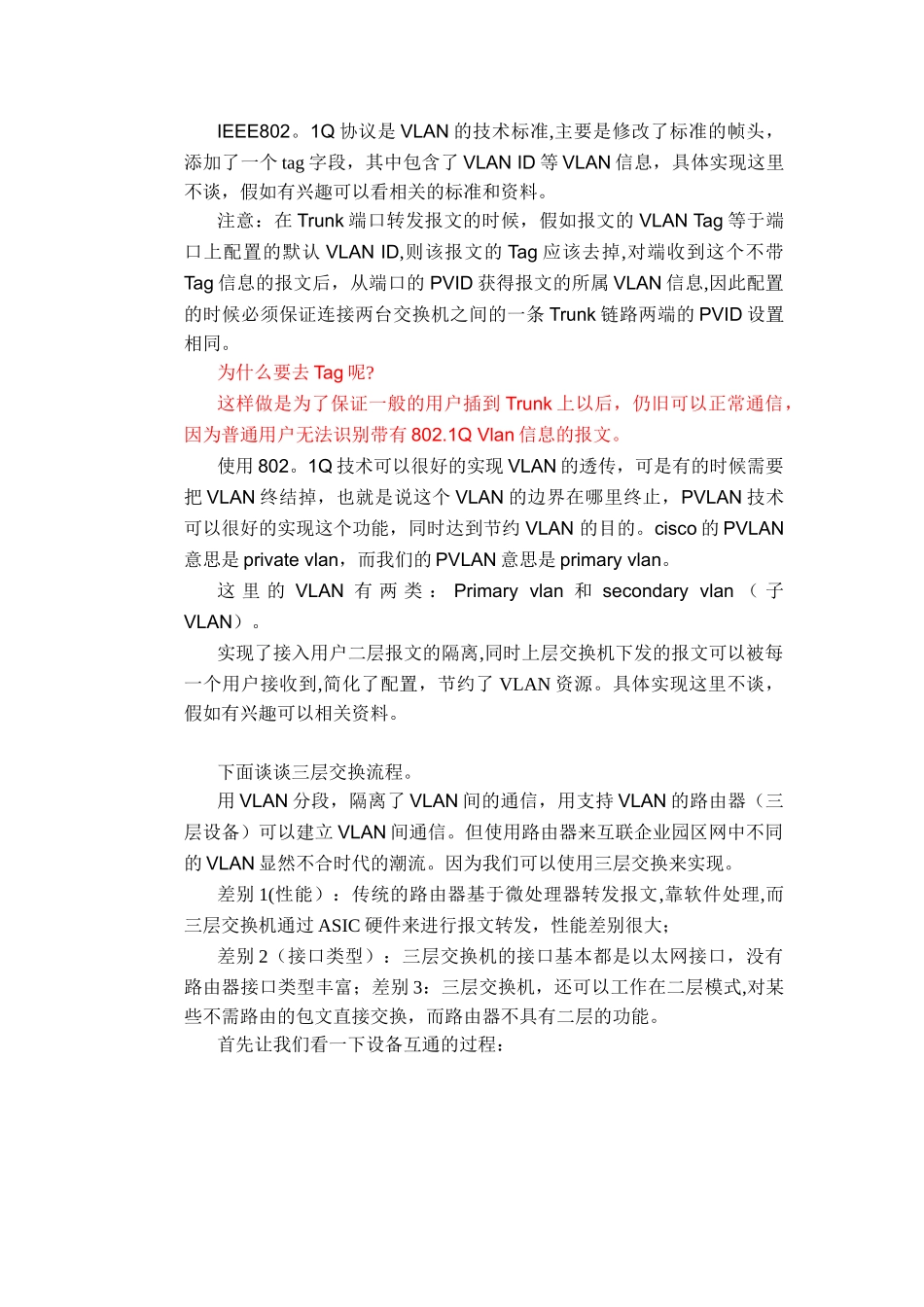

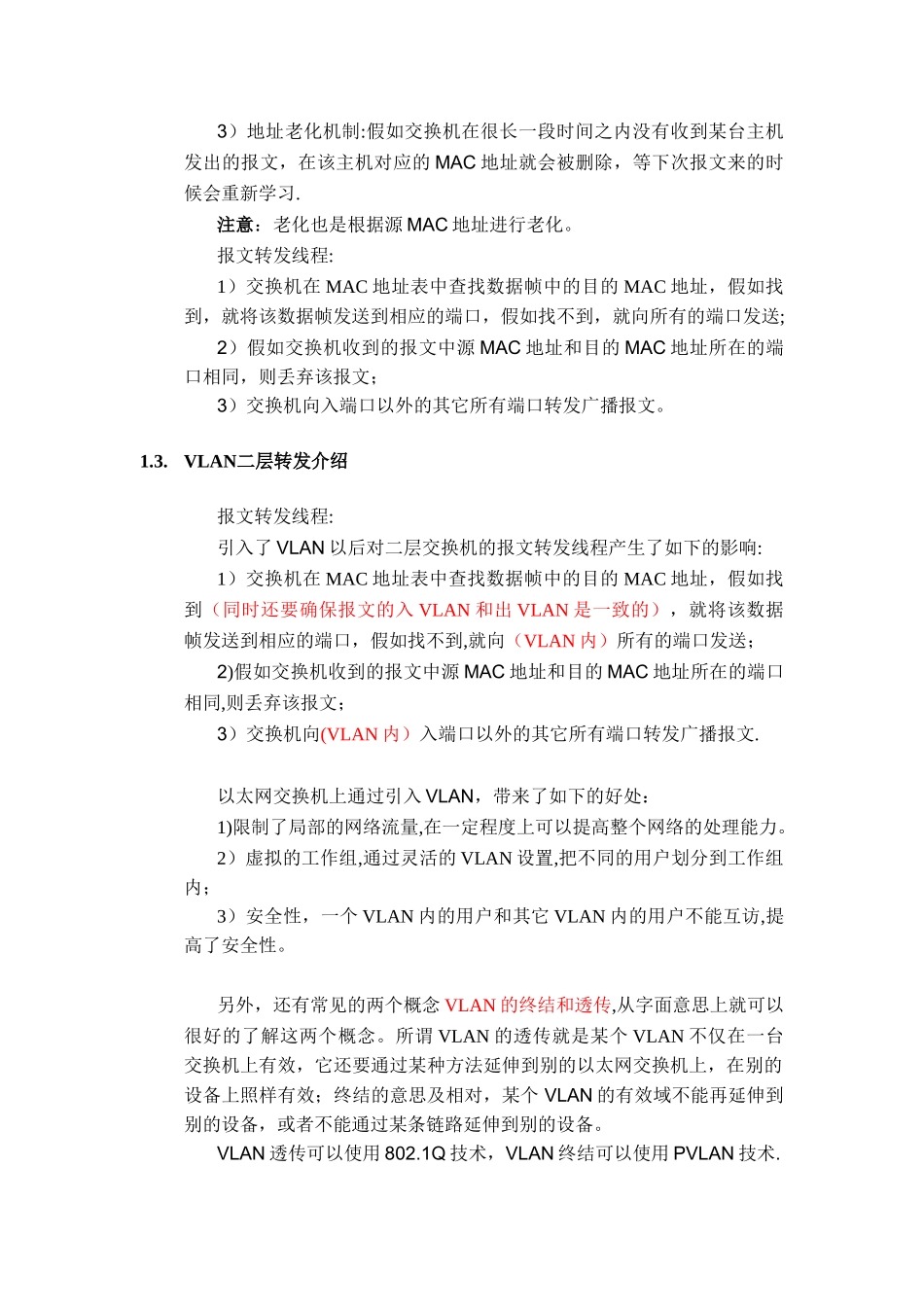

华为公司三层以太网交换机基本原理及转发流程本文简要介绍了华为公司三层以太网交换机的二三层转发机制,主要目的是帮助读者进一步了解华为交换机的基本原理及转发流程，以期有利于更好的从事设备维护工作和建立于进一步学习的索引。三层以太网交换机的转发机制主要分为两个部分：二层转发和三层交换。1. 二层转发流程1.1.MAC地址介绍MAC 地址是 48 bit 二进制的地址，如：00-e0—fc—00—00-06。可以分为单播地址、多播地址和广播地址。单播地址：第一字节最低位为 0,如：00-e0—fc-00—00—06多播地址：第一字节最低位为 1，如：01-e0—fc—00-00—06广播地址：48 位全 1,如：ff—ff—ff-ff-ff—ff注意：1）普通设备网卡或者路由器设备路由接口的 MAC 地址一定是单播的MAC 地址才能保证其与其它设备的互通。2） MAC 地址是一个以太网络设备在网络上运行的基础，也是链路层功能实现的立足点。1.2.二层转发介绍交换机二层的转发特性,符合 802.1D 网桥协议标准。交换机的二层转发涉及到两个关键的线程：地址学习线程和报文转发线程。学习线程如下：1）交换机接收网段上的所有数据帧，利用接收数据帧中的源 MAC 地址来建立 MAC 地址表；2）端口移动机制：交换机假如发现一个包文的入端口和报文中源MAC 地址的所在端口不同，就产生端口移动，将 MAC 地址重新学习到新的端口;3）地址老化机制:假如交换机在很长一段时间之内没有收到某台主机发出的报文，在该主机对应的 MAC 地址就会被删除，等下次报文来的时候会重新学习.注意：老化也是根据源 MAC 地址进行老化。报文转发线程:1）交换机在 MAC 地址表中查找数据帧中的目的 MAC 地址，假如找到，就将该数据帧发送到相应的端口，假如找不到，就向所有的端口发送;2）假如交换机收到的报文中源 MAC 地址和目的 MAC 地址所在的端口相同，则丢弃该报文；3）交换机向入端口以外的其它所有端口转发广播报文。1.3.VLAN二层转发介绍报文转发线程:引入了 VLAN 以后对二层交换机的报文转发线程产生了如下的影响:1）交换机在 MAC 地址表中查找数据帧中的目的 MAC 地址，假如找到（同时还要确保报文的入 VLAN 和出 VLAN 是一致的），就将该数据帧发送到相应的端口，假如找不到,就向（VLAN 内）所有的端口发送；2)假如交换机收到的报文中源 MAC 地址和目的 MAC 地址所在的端口相同,则丢弃该报文；3）交换机向(VLAN 内）入端口以外的其它所有端口转发广播报文.以太...
