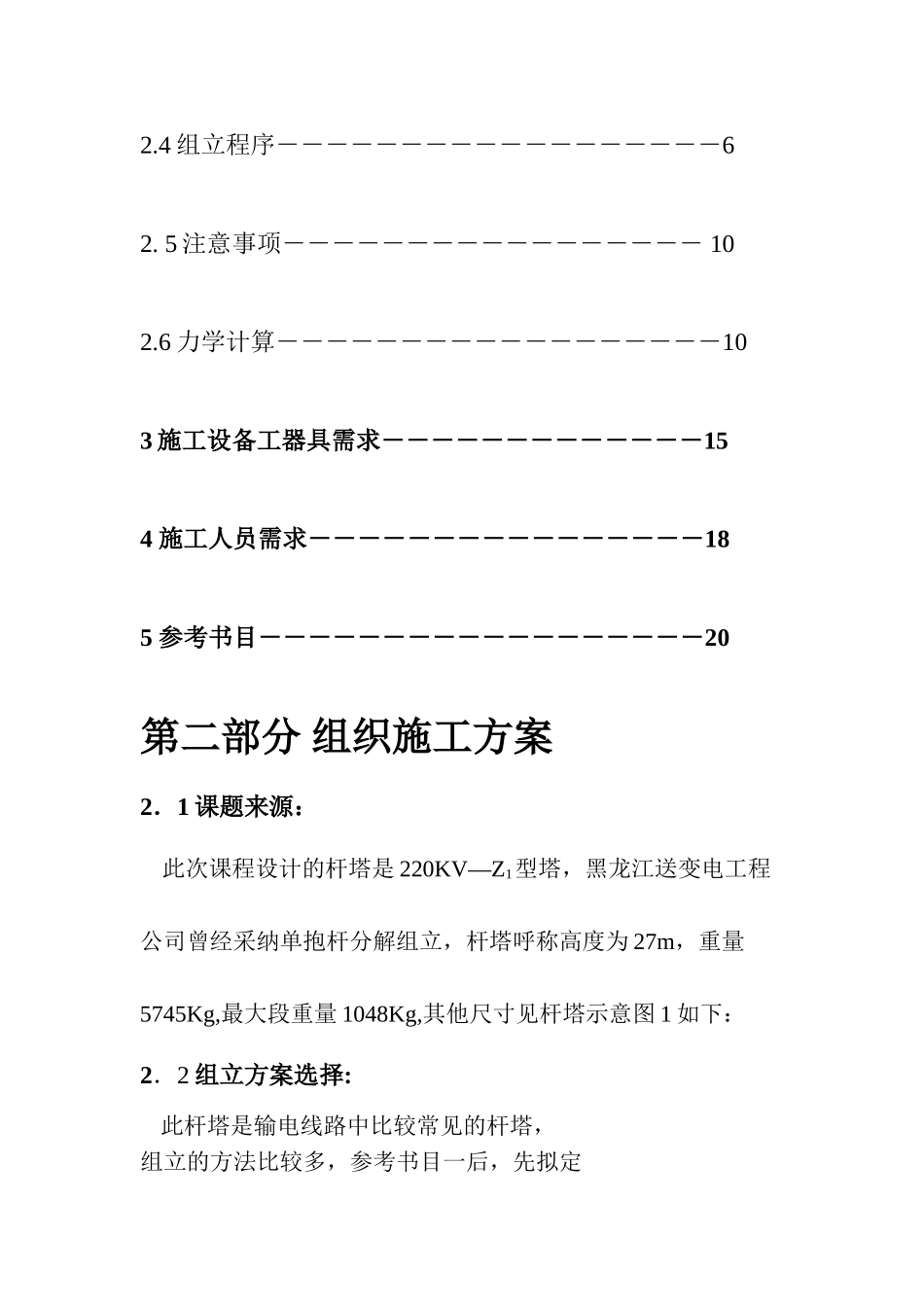

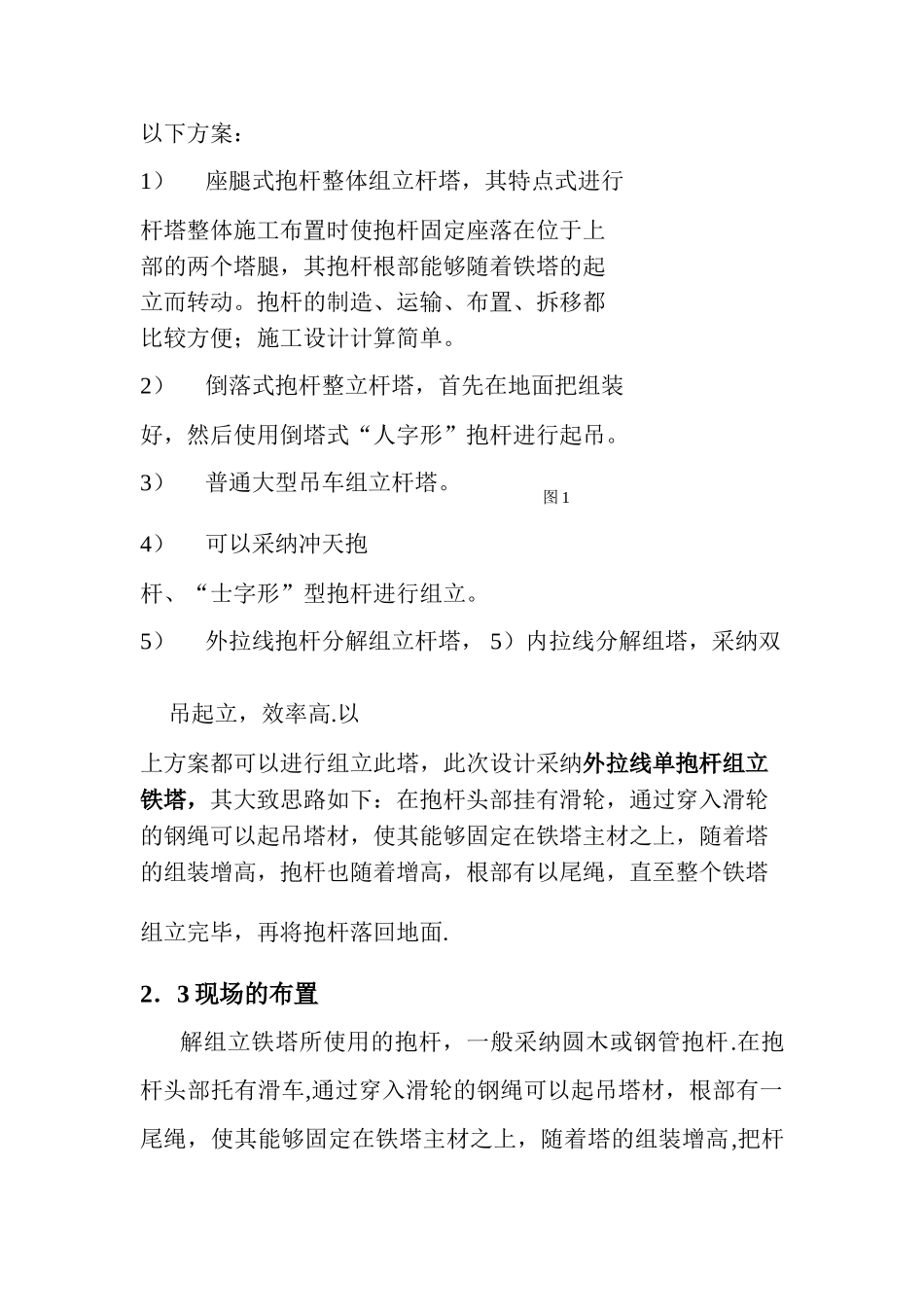

（拷的学长的，给大家共享下，错的地方自己改改）《架空输电线路施工》课程设计专 业：输电线路工程班级学号： 2025148205 姓 名:刘。。指导老师：江老师三峡大学电气与新能源学院 2025 年 1 月目录1 任务书―――――――――――――――――――12 组织施工方案―――――――――――――――― 22。1 课题来源――――――――――――――――― 22。2 施工方案选择――――――――――――――――32。3 现场布置――――――――――――――――――32.4 组立程序――――――――――――――――――62. 5 注意事项――――――――――――――――― 102.6 力学计算――――――――――――――――――103 施工设备工器具需求―――――――――――――154 施工人员需求――――――――――――――――185 参考书目――――――――――――――――――20第二部分 组织施工方案2．1 课题来源： 此次课程设计的杆塔是 220KV—Z1型塔，黑龙江送变电工程公司曾经采纳单抱杆分解组立，杆塔呼称高度为 27m，重量5745Kg,最大段重量 1048Kg,其他尺寸见杆塔示意图 1 如下：2．2 组立方案选择: 此杆塔是输电线路中比较常见的杆塔，组立的方法比较多，参考书目一后，先拟定以下方案：1）座腿式抱杆整体组立杆塔，其特点式进行杆塔整体施工布置时使抱杆固定座落在位于上部的两个塔腿，其抱杆根部能够随着铁塔的起立而转动。抱杆的制造、运输、布置、拆移都比较方便；施工设计计算简单。2）倒落式抱杆整立杆塔，首先在地面把组装好，然后使用倒塔式“人字形”抱杆进行起吊。3）普通大型吊车组立杆塔。4）可以采纳冲天抱杆、“士字形”型抱杆进行组立。5）外拉线抱杆分解组立杆塔， 5）内拉线分解组塔，采纳双吊起立，效率高.以上方案都可以进行组立此塔，此次设计采纳外拉线单抱杆组立铁塔，其大致思路如下：在抱杆头部挂有滑轮，通过穿入滑轮的钢绳可以起吊塔材，使其能够固定在铁塔主材之上，随着塔的组装增高，抱杆也随着增高，根部有以尾绳，直至整个铁塔组立完毕，再将抱杆落回地面.2．3 现场的布置 解组立铁塔所使用的抱杆，一般采纳圆木或钢管抱杆.在抱杆头部托有滑车,通过穿入滑轮的钢绳可以起吊塔材，根部有一尾绳，使其能够固定在铁塔主材之上，随着塔的组装增高,把杆图 1也随之上升，直至整个铁塔组完，再格抱杆落回地面。一． 现场布置 杆分解组立铁，其现场布置都是以一根抱杆为中心...
