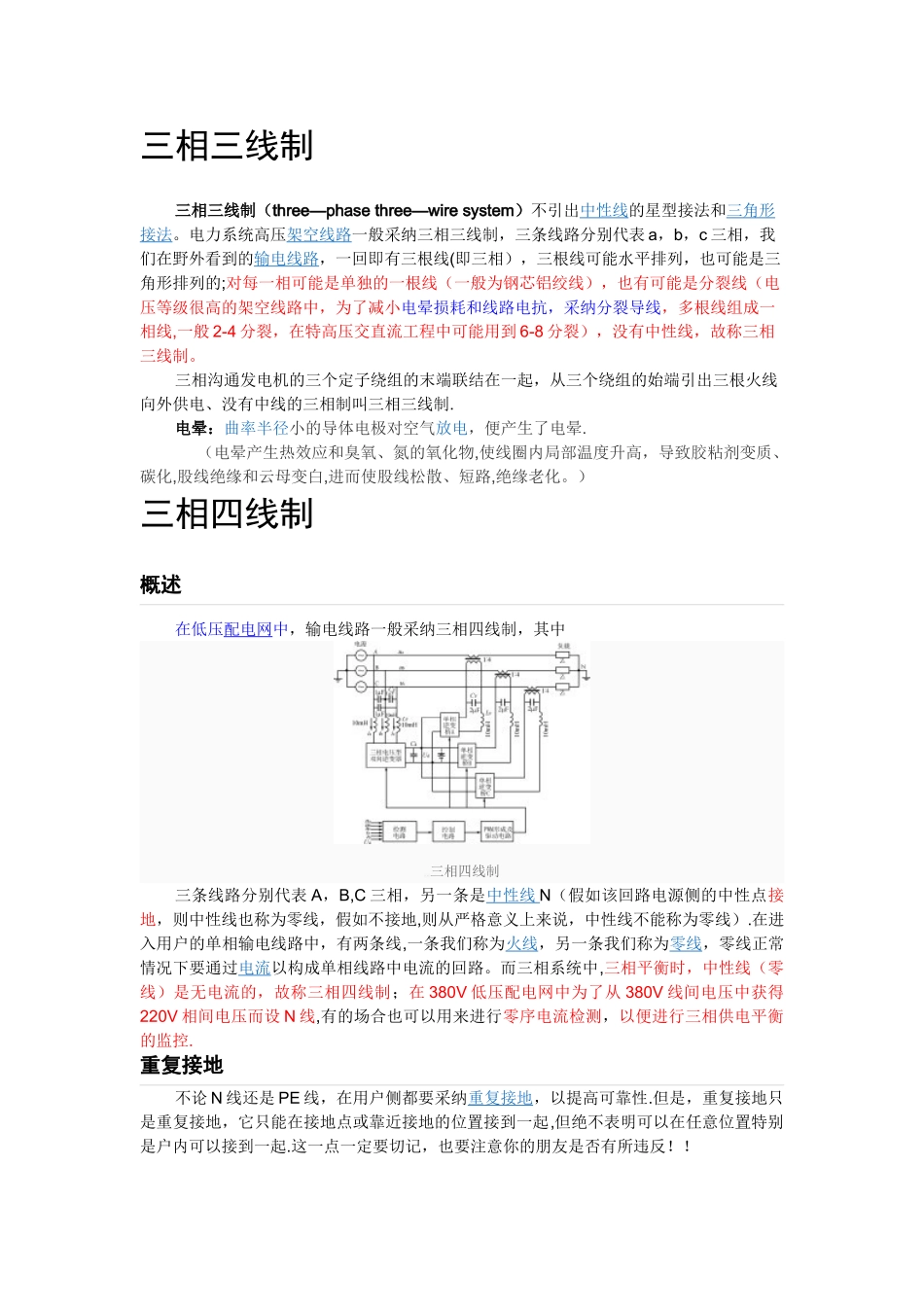

三相三线制三相三线制（three—phase three—wire system）不引出中性线的星型接法和三角形接法。电力系统高压架空线路一般采纳三相三线制，三条线路分别代表 a，b，c 三相，我们在野外看到的输电线路，一回即有三根线(即三相），三根线可能水平排列，也可能是三角形排列的;对每一相可能是单独的一根线（一般为钢芯铝绞线），也有可能是分裂线（电压等级很高的架空线路中，为了减小电晕损耗和线路电抗，采纳分裂导线，多根线组成一相线,一般 2-4 分裂，在特高压交直流工程中可能用到 6-8 分裂），没有中性线，故称三相三线制。三相沟通发电机的三个定子绕组的末端联结在一起，从三个绕组的始端引出三根火线向外供电、没有中线的三相制叫三相三线制.电晕：曲率半径小的导体电极对空气放电，便产生了电晕. （电晕产生热效应和臭氧、氮的氧化物,使线圈内局部温度升高，导致胶粘剂变质、碳化,股线绝缘和云母变白,进而使股线松散、短路,绝缘老化。）三相四线制概述在低压配电网中，输电线路一般采纳三相四线制，其中 三相四线制三条线路分别代表 A，B,C 三相，另一条是中性线 N（假如该回路电源侧的中性点接地，则中性线也称为零线，假如不接地,则从严格意义上来说，中性线不能称为零线）.在进入用户的单相输电线路中，有两条线,一条我们称为火线，另一条我们称为零线，零线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中,三相平衡时，中性线（零线）是无电流的，故称三相四线制；在 380V 低压配电网中为了从 380V 线间电压中获得220V 相间电压而设 N 线,有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控.重复接地不论 N 线还是 PE 线，在用户侧都要采纳重复接地，以提高可靠性.但是，重复接地只是重复接地，它只能在接地点或靠近接地的位置接到一起,但绝不表明可以在任意位置特别是户内可以接到一起.这一点一定要切记，也要注意你的朋友是否有所违反！！N 和 PE 线应用中最好使用标准、法律规范的导线颜色：A 相用黄色,B 相用绿色，C 相用红色，N 线用蓝色或者黑色，PE 线用黄绿双色.三相五线制是指 A、B、C、N 和 PE 线，其中，PE 线是保护地线,也叫安全线，是专门用于接到诸如设备外壳等保证用电安全之用的。PE 线在供电变压器侧和 N 线接到一起，但进入用户侧后绝不能当作零线使用,否则，发生混乱后就与三相四线制无异了。但是，由于这种混乱容易让人丧失警惕，可能在实际...
