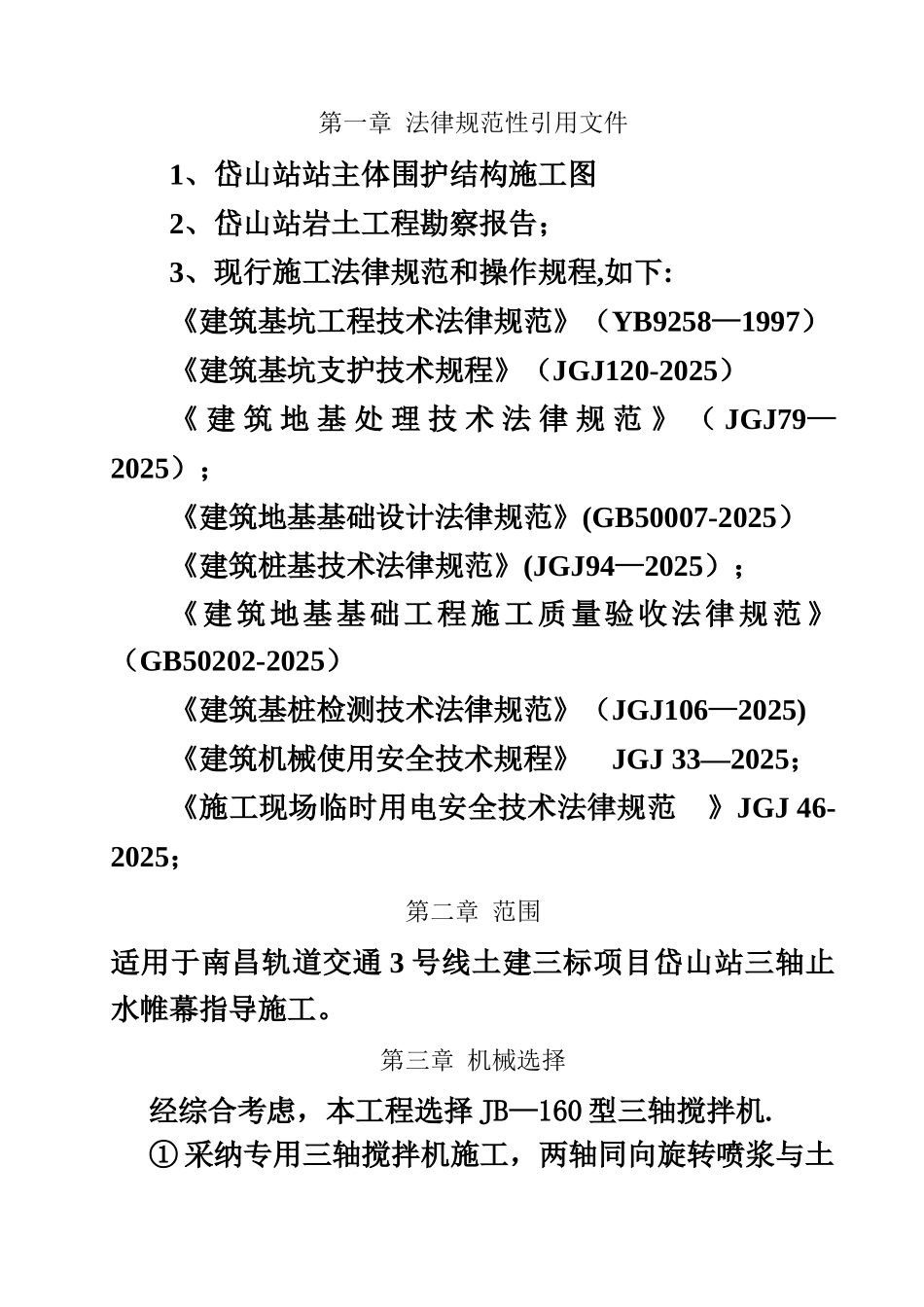

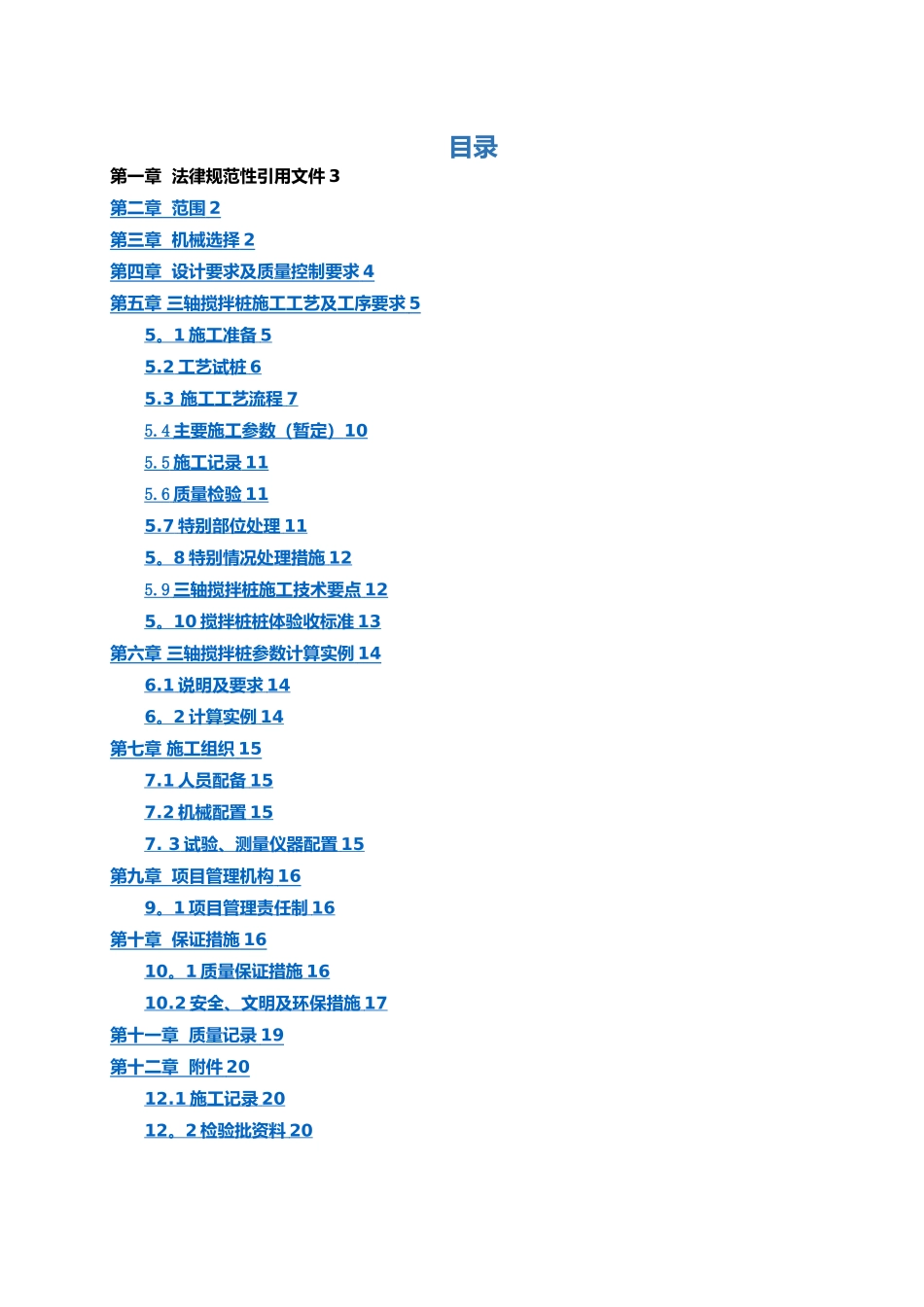

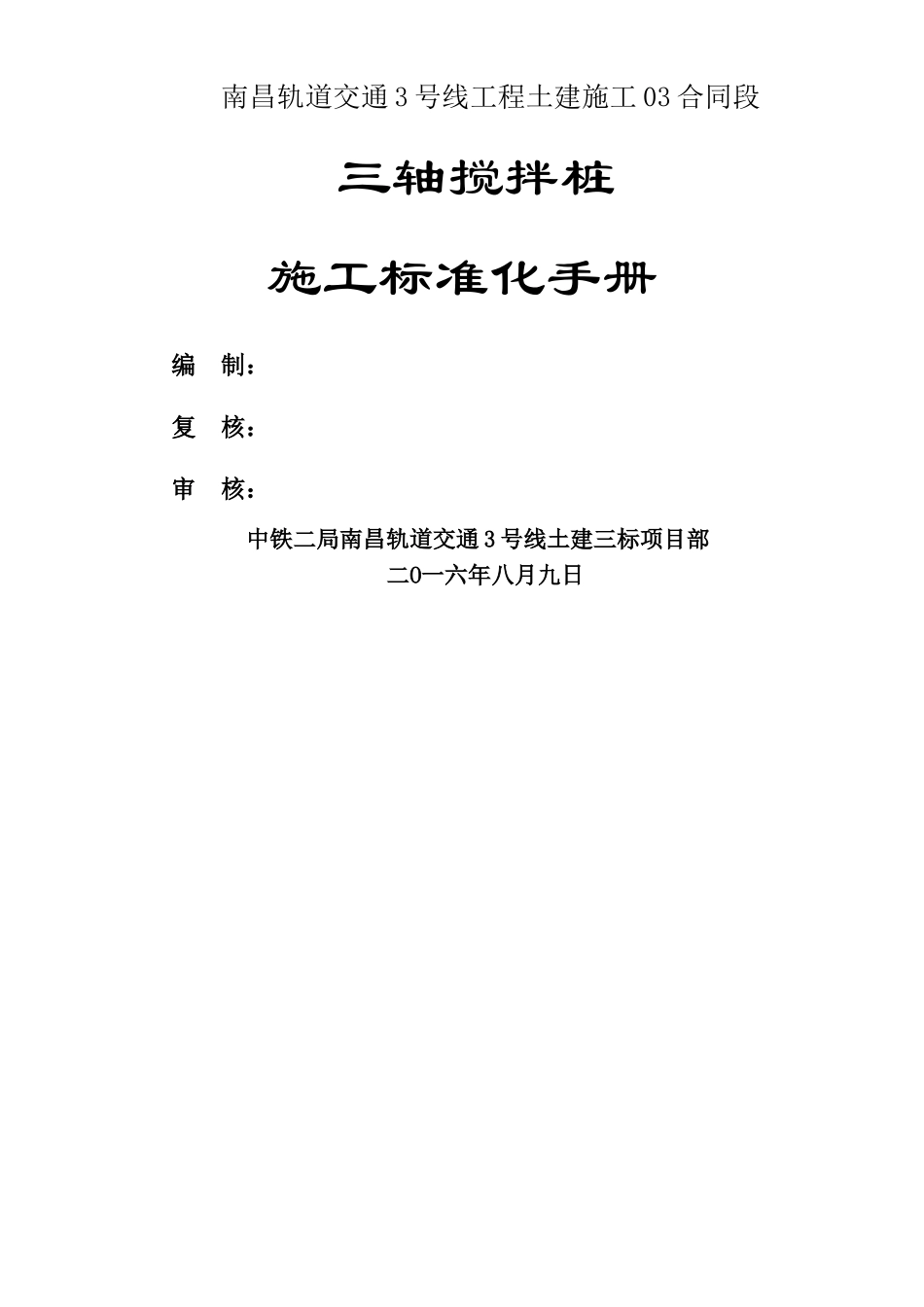

南昌轨道交通 3 号线工程土建施工 03 合同段 三轴搅拌桩施工标准化手册 编 制： 复 核： 审 核：中铁二局南昌轨道交通 3 号线土建三标项目部二O一六年八月九日目录第一章 法律规范性引用文件 3第二章 范围 2 第三章 机械选择 2 第四章 设计要求及质量控制要求 4 第五章 三轴搅拌桩施工工艺及工序要求 5 5 。 1 施工准备 5 5.2 工艺试桩 6 5.3 施工工艺流程 7 5.4 主要施工参数（暂定） 10 5.5 施工记录 11 5.6 质量检验 11 5.7 特别部位处理 11 5 。 8 特别情况处理措施 12 5.9 三轴搅拌桩施工技术要点 12 5 。 10 搅拌桩桩体验收标准 13 第六章 三轴搅拌桩参数计算实例 14 6.1 说明及要求 14 6 。 2 计算实例 14 第七章 施工组织 15 7.1 人员配备 15 7.2 机械配置 15 7. 3 试验、测量仪器配置 15 第九章 项目管理机构 16 9 。 1 项目管理责任制 16 第十章 保证措施 16 10 。 1 质量保证措施 16 10.2 安全、文明及环保措施 17 第十一章 质量记录 19 第十二章 附件 20 12.1 施工记录 20 12 。 2 检验批资料 20 第一章 法律规范性引用文件1、岱山站站主体围护结构施工图2、岱山站岩土工程勘察报告；3、现行施工法律规范和操作规程,如下:《建筑基坑工程技术法律规范》（YB9258—1997）《建筑基坑支护技术规程》（JGJ120-2025）《 建 筑 地 基 处 理 技 术 法 律 规 范 》 （ JGJ79—2025）；《建筑地基基础设计法律规范》(GB50007-2025）《建筑桩基技术法律规范》(JGJ94—2025）；《建筑地基基础工程施工质量验收法律规范 》（GB50202-2025）《建筑基桩检测技术法律规范》（JGJ106—2025)《建筑机械使用安全技术规程》 JGJ 33—2025；《施工现场临时用电安全技术法律规范 》JGJ 46-2025；第二章 范围适用于南昌轨道交通 3 号线土建三标项目岱山站三轴止水帷幕指导施工。第三章 机械选择经综合考虑，本工程选择 JB—160 型三轴搅拌机.① 采纳专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效,加固效果更优.② 三轴搅拌机械施工效率高，相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。③ 使用范围广。水泥深层搅...
