上海某大型工程钢结构屋面施工方案-secret

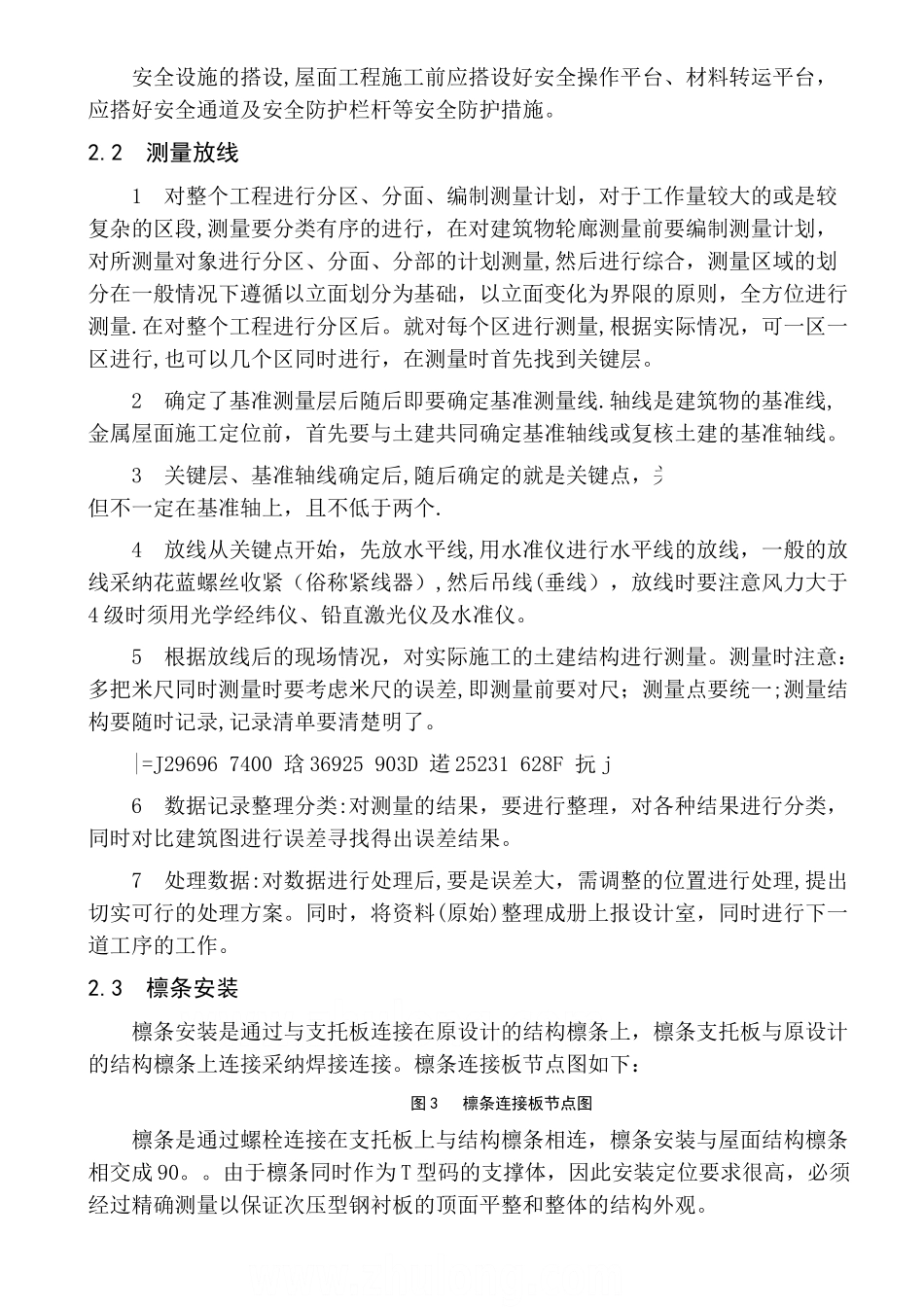

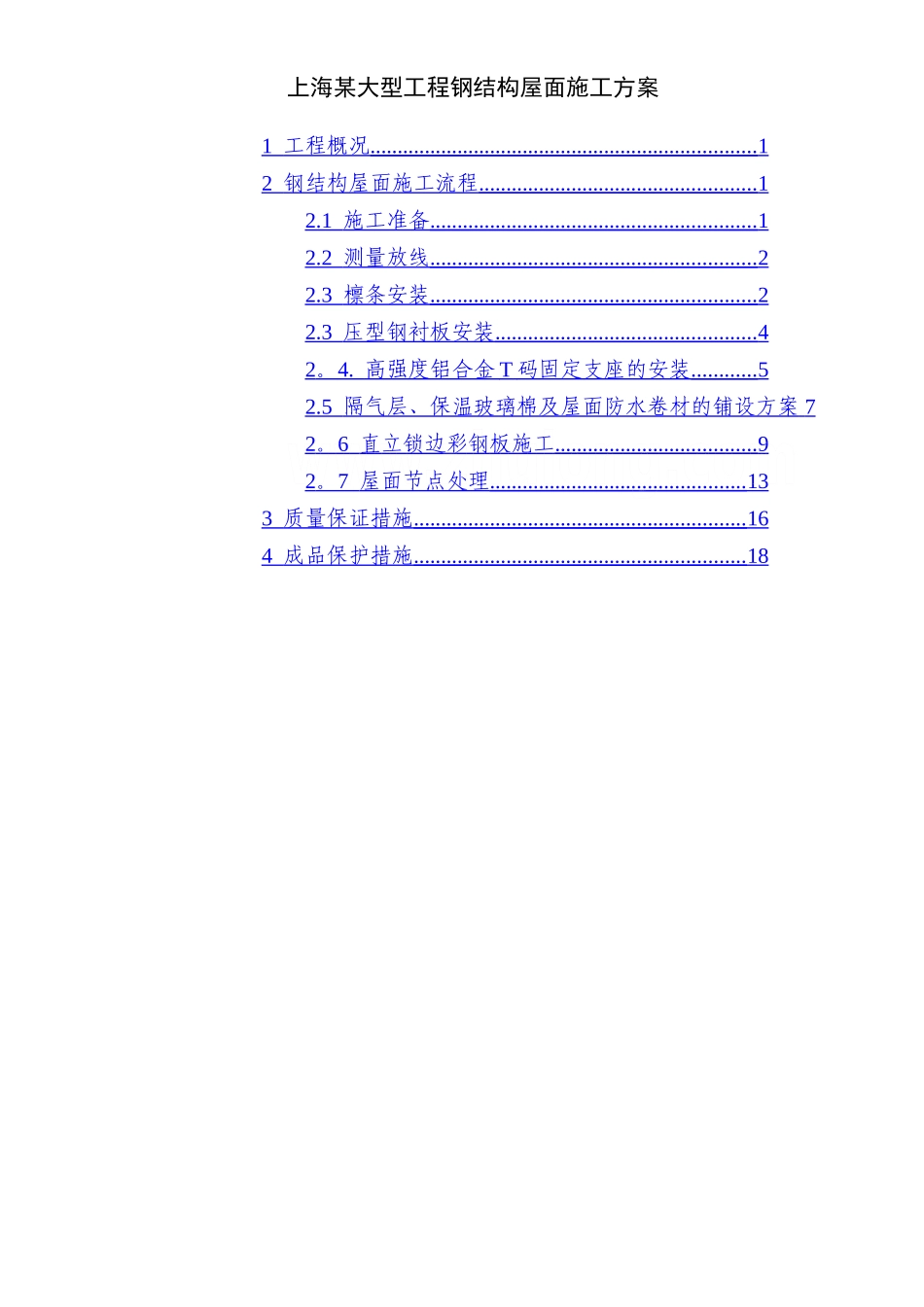

上海某大型工程钢结构屋面施工方案1 工程概况 ....................................................................... 1 2 钢结构屋面施工流程 ................................................... 1 2.1 施工准备 ............................................................ 1 2.2 测量放线 ............................................................ 2 2.3 檩条安装 ............................................................ 2 2.3 压型钢衬板安装 ................................................ 4 2 。 4. 高强度铝合金 T 码固定支座的安装 ............ 5 2.5 隔气层、保温玻璃棉及屋面防水卷材的铺设方案 7 2 。 6 直立锁边彩钢板施工 ..................................... 9 2 。 7 屋面节点处理 ............................................... 13 3 质量保证措施 ............................................................. 16 4 成品保护措施 ............................................................. 18 1 工程概况本工程钢结构屋面主要分布在无站台柱雨棚和Ⅰ区主体以及高架雨棚等区域，钢屋面结构主要有檩条、钢板衬托、隔气层、保温层、防水层和彩色钢板面层等组成,屋面桁架下吊装铝合金扣板。钢结构屋面结构如下图:图 10—1 屋面系统结构图2 钢结构屋面施工流程1 待Ⅰ区主体屋面桁架或无站台柱雨棚桁架施工完毕并验收合格后屋面安装施工进场，施工总体思路为“化整为零，分段施工;先易后难、逐步推动”.根据本工程的布局安排将工程化零为整，分段施工，划分为 4 大作业区 206个施工段，分段进行施工；施工过程中先安装屋面上的钢檩条、钢构件排水沟、屋面板支座等部分,最后同时进行屋面面板的施工.2 施工主要流程如下:施工准备→测量放线→檩条安装→压型钢衬板安装→无纺布隔气层铺设→铝合金 T 型码安装→保温隔声玻璃棉的安装→高分子防水卷材铺设→屋面彩钢板安装→收边收口安装→调整→验收。21298 5332 匲＠d：33884 845C 葜 35501 8AAD 読3 排水天沟支架的安装跟檩条同步，不锈纲排水沟的安装在屋面板安装之前完成。桁架吊顶钢板的安装在屋面板安装之后进行.施工流程如下图：（一)檩条连接板安装 节点大样图 (二)檩条安装 檩条安装大样图(三)压型钢衬板安装 (四）无纺布隔气层铺设(五）铝合金 T ...
