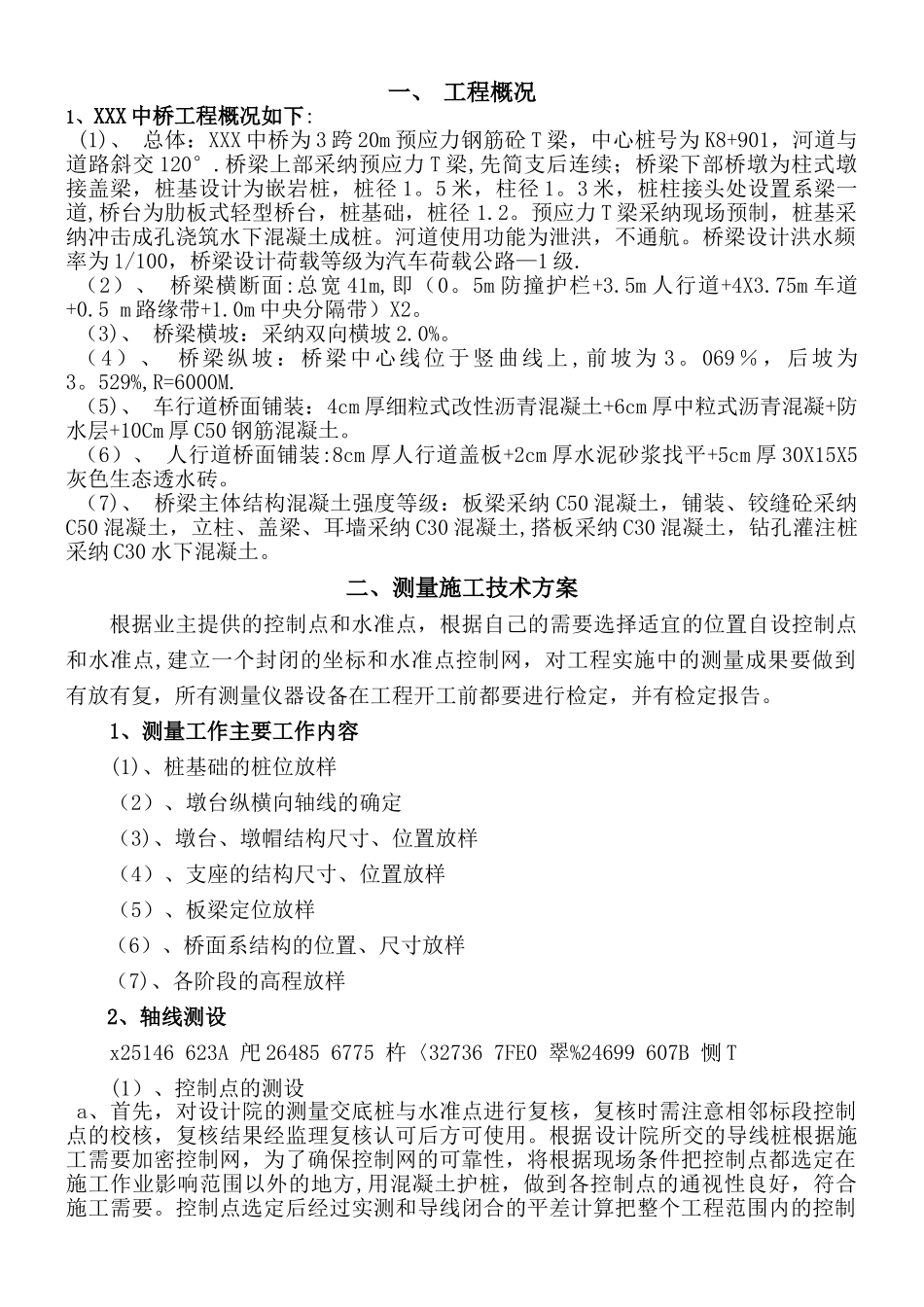

一、 工程概况1、XXX 中桥工程概况如下:(1)、 总体：XXX 中桥为 3 跨 20m 预应力钢筋砼 T 梁，中心桩号为 K8+901，河道与道路斜交 120°.桥梁上部采纳预应力 T 梁,先简支后连续；桥梁下部桥墩为柱式墩接盖梁，桩基设计为嵌岩桩，桩径 1。5 米，柱径 1。3 米，桩柱接头处设置系梁一道,桥台为肋板式轻型桥台，桩基础，桩径 1.2。预应力 T 梁采纳现场预制，桩基采纳冲击成孔浇筑水下混凝土成桩。河道使用功能为泄洪，不通航。桥梁设计洪水频率为 1/100，桥梁设计荷载等级为汽车荷载公路—1 级.（2）、 桥梁横断面:总宽 41m,即（0。5m 防撞护栏+3.5m 人行道+4X3.75m 车道+0.5 m 路缘带+1.0m 中央分隔带）X2。（3)、 桥梁横坡：采纳双向横坡 2.0%。（4）、 桥梁纵坡：桥梁中心线位于竖曲线上 ,前坡为 3。069％，后坡为3。529%,R=6000M.（5)、 车行道桥面铺装：4cm 厚细粒式改性沥青混凝土+6cm 厚中粒式沥青混凝+防水层+10Cm 厚 C50 钢筋混凝土。（6）、 人行道桥面铺装:8cm 厚人行道盖板+2cm 厚水泥砂浆找平+5cm 厚 30X15X5灰色生态透水砖。（7)、 桥梁主体结构混凝土强度等级：板梁采纳 C50 混凝土，铺装、铰缝砼采纳C50 混凝土，立柱、盖梁、耳墙采纳 C30 混凝土,搭板采纳 C30 混凝土，钻孔灌注桩采纳 C30 水下混凝土。二、测量施工技术方案根据业主提供的控制点和水准点，根据自己的需要选择适宜的位置自设控制点和水准点,建立一个封闭的坐标和水准点控制网，对工程实施中的测量成果要做到有放有复，所有测量仪器设备在工程开工前都要进行检定，并有检定报告。1、测量工作主要工作内容(1)、桩基础的桩位放样（2）、墩台纵横向轴线的确定（3)、墩台、墩帽结构尺寸、位置放样（4）、支座的结构尺寸、位置放样（5）、板梁定位放样（6）、桥面系结构的位置、尺寸放样（7)、各阶段的高程放样2、轴线测设x25146 623A 戺 26485 6775 杵〈32736 7FE0 翠%24699 607B 恻 T(1）、控制点的测设a、首先，对设计院的测量交底桩与水准点进行复核，复核时需注意相邻标段控制点的校核，复核结果经监理复核认可后方可使用。根据设计院所交的导线桩根据施工需要加密控制网，为了确保控制网的可靠性，将根据现场条件把控制点都选定在施工作业影响范围以外的地方,用混凝土护桩，做到各控制点的通视性良好，符合施工需要。控制点选定后经过实测和导线闭合的平差计算把整个工程范围内的控制点坐标定下来...
