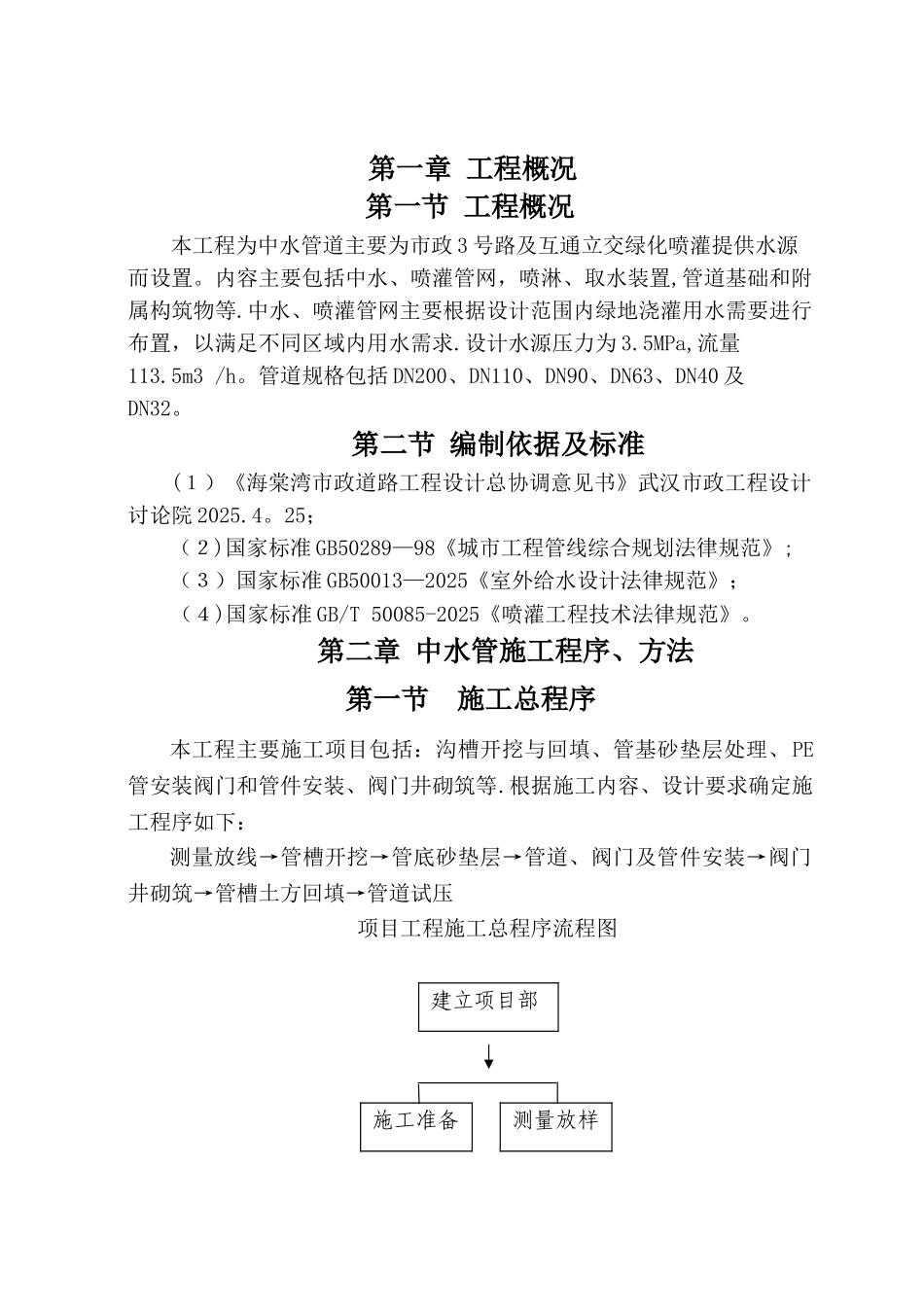

第一章 工程概况第一节 工程概况本工程为中水管道主要为市政 3 号路及互通立交绿化喷灌提供水源而设置。内容主要包括中水、喷灌管网，喷淋、取水装置,管道基础和附属构筑物等.中水、喷灌管网主要根据设计范围内绿地浇灌用水需要进行布置，以满足不同区域内用水需求.设计水源压力为 3.5MPa,流量113.5m3 /h。管道规格包括 DN200、DN110、DN90、DN63、DN40 及DN32。第二节 编制依据及标准(１）《海棠湾市政道路工程设计总协调意见书》武汉市政工程设计讨论院 2025.4。25；（２)国家标准 GB50289—98《城市工程管线综合规划法律规范》;（３）国家标准 GB50013—2025《室外给水设计法律规范》；（４)国家标准 GB/T 50085-2025《喷灌工程技术法律规范》。 第二章 中水管施工程序、方法第一节 施工总程序本工程主要施工项目包括：沟槽开挖与回填、管基砂垫层处理、PE管安装阀门和管件安装、阀门井砌筑等.根据施工内容、设计要求确定施工程序如下：测量放线→管槽开挖→管底砂垫层→管道、阀门及管件安装→阀门井砌筑→管槽土方回填→管道试压项目工程施工总程序流程图建立项目部施工准备测量放样第二节 施工测量放样一、建立施工测量控制网施工中采纳全站仪进行施工控制测量，另外配置经纬仪和水准仪进行施工放样测量。开工前,首先根据监理人提供的测量基准点及其基本资料和数据，与监理人共同进行复核测量，以检测其提供的基准点(线）的测量精度,并复核其资料和数据的准确性。校对无误后，按国家测绘标准和本工程的施工精度要求，测设用于本工程施工的测量控制网。管槽土石方开挖管槽排水管、阀门、管件安装管底砂垫层管槽回填砂阀门井砌筑工程自检并交工验收管槽土石方回填管 道 冲 洗 、 试压余土弃置二、控制点的保护和复测在主体工程部位的等级控制点、主要轴线点埋设具有强制归心设备的混凝土观测墩.其他部位的控制点可根据实际情况采纳混凝土地面标或岩石标，选点在方便施工的同时还要考虑石方开挖爆破的影响.所有埋设的标墩、标石必须牢固稳定.本工程测量的关键任务是管道轴线的控制。在施工中，必须保护好基准点、基准线和水准点及自行增设的控制网点.平面控制网和高程控制网建立后,定期进行复测。若在使用过程中发现控制点有位移迹象时，应及时复测.为了保证测量放线的准确、稳定和连续性，可实行以下控制措施：1、每步测量工作完毕后立即报请监理部门验收，合格后方可进行下一步工作。2、对于中心线控制桩，应在开挖区...
