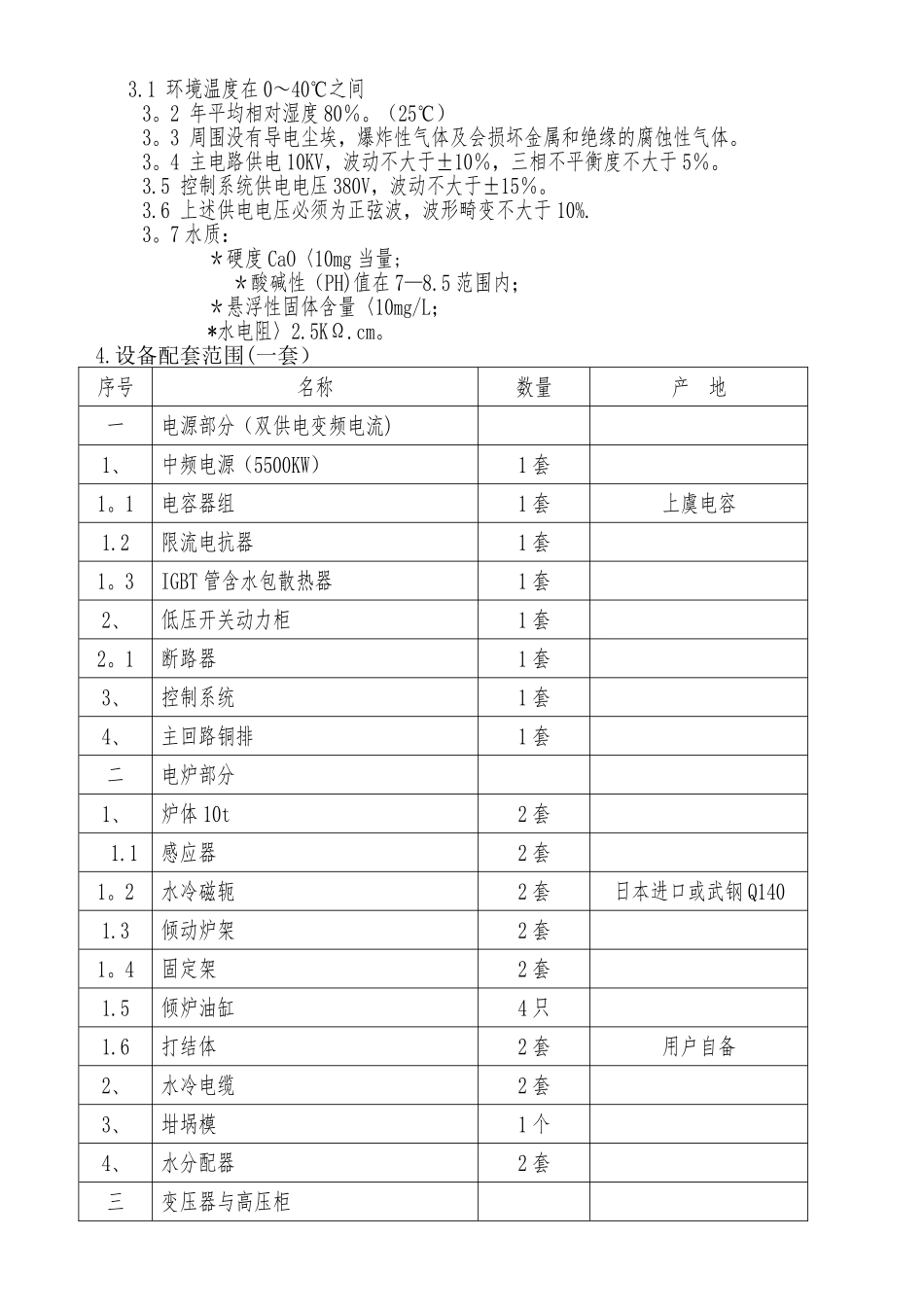

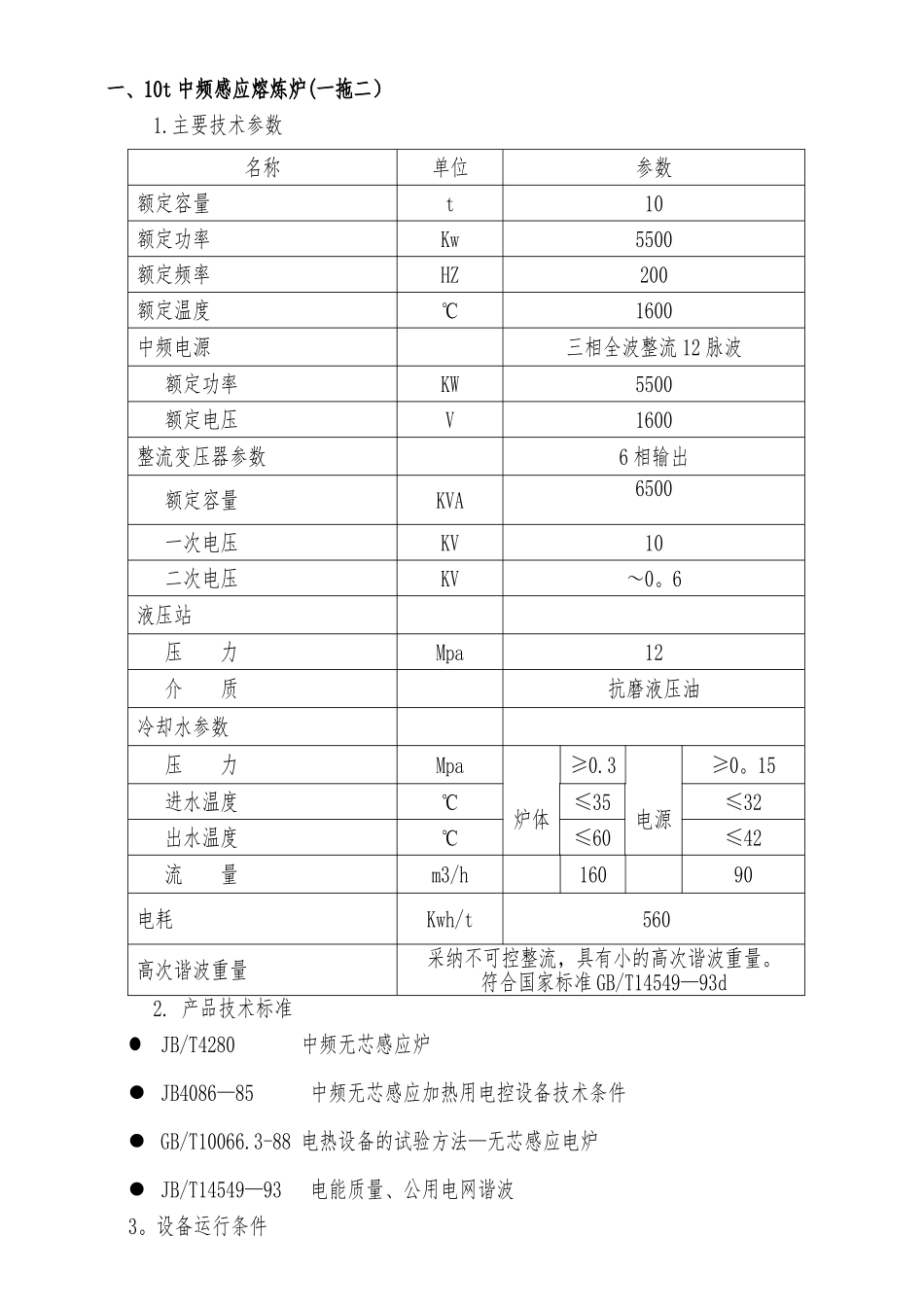

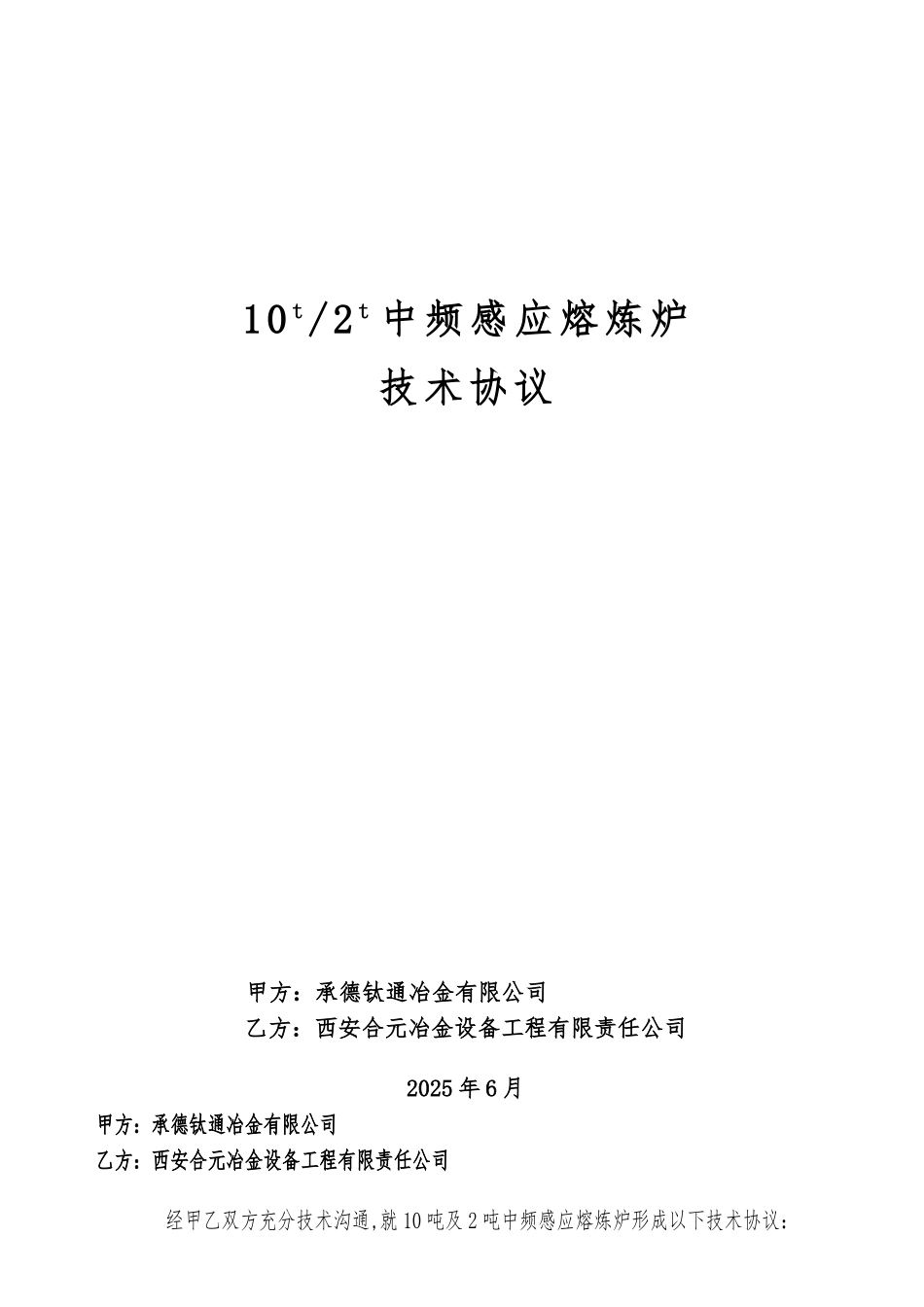

10 t/2 t 中频感应熔炼炉技术协议甲方：承德钛通冶金有限公司乙方：西安合元冶金设备工程有限责任公司2025 年 6 月甲方：承德钛通冶金有限公司乙方：西安合元冶金设备工程有限责任公司经甲乙双方充分技术沟通,就 10 吨及 2 吨中频感应熔炼炉形成以下技术协议：一、10t 中频感应熔炼炉(一拖二）1.主要技术参数名称单位参数额定容量t10额定功率Kw5500额定频率HZ200额定温度℃1600中频电源三相全波整流 12 脉波 额定功率KW5500 额定电压V1600整流变压器参数6 相输出 额定容量KVA6500 一次电压KV10 二次电压KV～0。6液压站 压 力Mpa12 介 质抗磨液压油冷却水参数 压 力Mpa≥0.3≥0。15 进水温度℃炉体≤35电源≤32 出水温度℃≤60≤42 流 量m3/h16090电耗Kwh/t560高次谐波重量采纳不可控整流，具有小的高次谐波重量。符合国家标准 GB/T14549—93d2. 产品技术标准JB/T4280 中频无芯感应炉 JB4086—85 中频无芯感应加热用电控设备技术条件 GB/T10066.3-88 电热设备的试验方法—无芯感应电炉 JB/T14549—93 电能质量、公用电网谐波3。设备运行条件3.1 环境温度在 0～40℃之间3。2 年平均相对湿度 80％。（25℃）3。3 周围没有导电尘埃，爆炸性气体及会损坏金属和绝缘的腐蚀性气体。3。4 主电路供电 10KV，波动不大于±10％，三相不平衡度不大于 5％。3.5 控制系统供电电压 380V，波动不大于±15％。3.6 上述供电电压必须为正弦波，波形畸变不大于 10%.3。7 水质： ＊硬度 CaO〈10mg 当量;＊酸碱性（PH)值在 7—8.5 范围内； ＊悬浮性固体含量〈10mg/L； *水电阻〉2.5KΩ.cm。4.设备配套范围(一套）序号名称数量产 地一电源部分（双供电变频电流)1、中频电源（5500KW）1 套1。1电容器组1 套上虞电容1.2限流电抗器1 套1。3IGBT 管含水包散热器1 套2、低压开关动力柜1 套2。1断路器1 套3、控制系统1 套4、主回路铜排1 套二电炉部分1、炉体 10t2 套1.1感应器2 套1。2水冷磁轭2 套日本进口或武钢 Q1401.3倾动炉架2 套1。4固定架2 套1.5倾炉油缸4 只1.6打结体2 套用户自备2、水冷电缆2 套3、坩埚模1 个4、水分配器2 套三变压器与高压柜1、电源变压器1 套6500KVA,10KV/0。575KV2、高压柜1 套四液压系统1、液压泵站1 套油泵 1 用 1 备2、倾动操作台1 台5。设备说明5。1 成套设备组成：高压开关柜，12 脉冲电炉专用整流变压器，双供电变频电源，低压动力控制柜...
