临时用电施工组织设计编制指南VIP专享

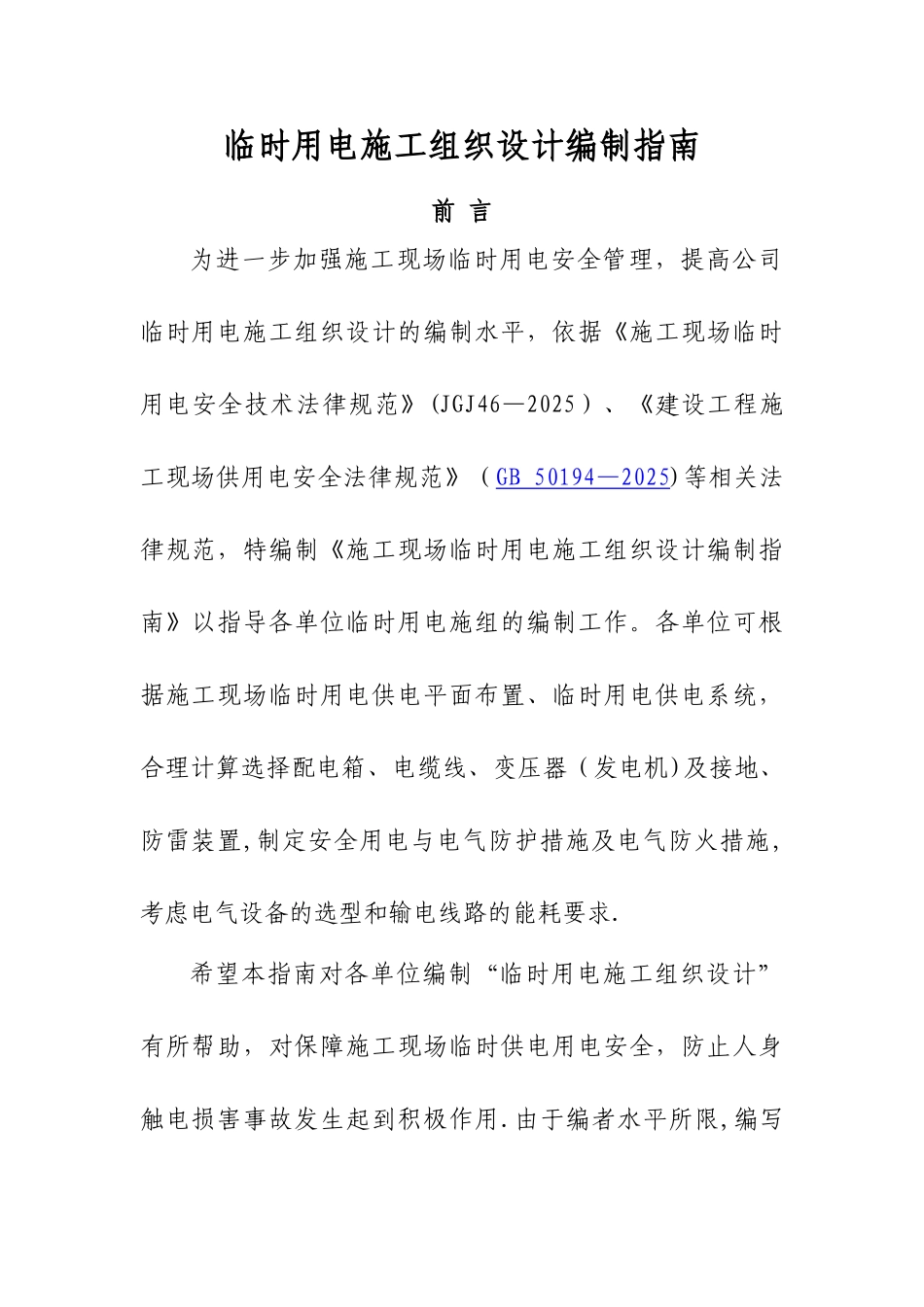

临时用电施工组织设计编制指南前 言为进一步加强施工现场临时用电安全管理，提高公司临时用电施工组织设计的编制水平，依据《施工现场临时用电安全技术法律规范》(JGJ46—2025）、《建设工程施工现场供用电安全法律规范》（GB 50194—2025)等相关法律规范，特编制《施工现场临时用电施工组织设计编制指南》以指导各单位临时用电施组的编制工作。各单位可根据施工现场临时用电供电平面布置、临时用电供电系统，合理计算选择配电箱、电缆线、变压器（发电机)及接地、防雷装置,制定安全用电与电气防护措施及电气防火措施,考虑电气设备的选型和输电线路的能耗要求.希望本指南对各单位编制“临时用电施工组织设计”有所帮助，对保障施工现场临时供电用电安全，防止人身触电损害事故发生起到积极作用.由于编者水平所限,编写中如有错误不当之处，以原法律规范为准.《施工现场临时用电施工组织设计》的基本内容包括：编制说明；施工现场供电平面图；负荷计算； 配电导线及电气设备选择；施工现场供电系统图；接地、接零保护和防雷装置;安全用电与电气防护措施；电气防火措施等八个部分，下面是各部分的编制要求。一 编制说明编制说明包括：工程简介和编制依据两个部分.(一）工程简介1、正式工程的开竣工时间,地理位置，结构形式及造价、建筑面积2、施工现场的地形、地貌等自然情况3、地上、地下的有关管网和道路的情况4、电源来源和供电方式5、本工程的特点（重点描述施工现场临时用电相关的内容）（二）编制依据:1、JGJ46—2025《施工现场临时用电安全技术法律规范》、GB 50194-2025《建设工程施工现场供用电安全法律规范》等相关用电安全法律规范2、本工程施工组织设计3、业主或其他相关方的要求二 施工现场供电平面图施工现场供电平面图中需表述清楚：（一）变压器的位置和安装方式（二)供电线路的路径和敷设方式(三）配电箱、开关箱的位置（四）用电设备的位置（五）施工注意事项的文字说明三 负荷计算目前比较普遍采纳的确定计算负荷的方法有：需要系数法和二项式系数法.下面介绍需要系数法。（一）基本公式Ps=∑PNPN――设备在额定条件下的最大输出功率 （单位用kW）Ps――用电设备组的设备容量 （单位用 kW）Pj= Kx PsPj――用电设备组有功计算负荷 （单位用 kW）Kx――需要系数，一般小于 1.表 1 列出了各种用电设备组的需要系数值 Qj= Pj tgφSj=(Pj2+ Qj 2)1/2或 Sj= Pj/cosφIj = Sj/(1。732×Ue) 或 Ij = Pj/（1...
