主变差动保护总结

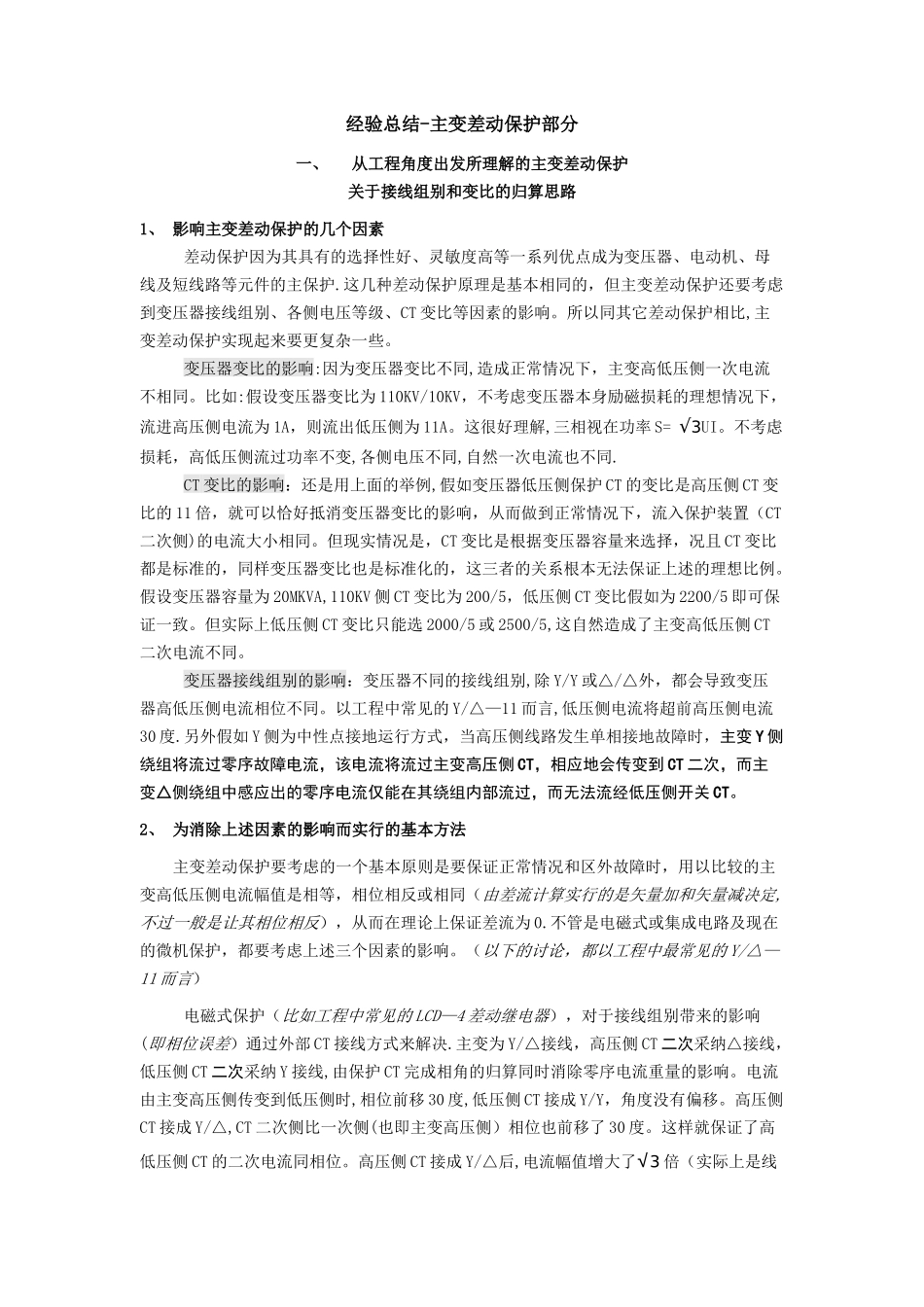

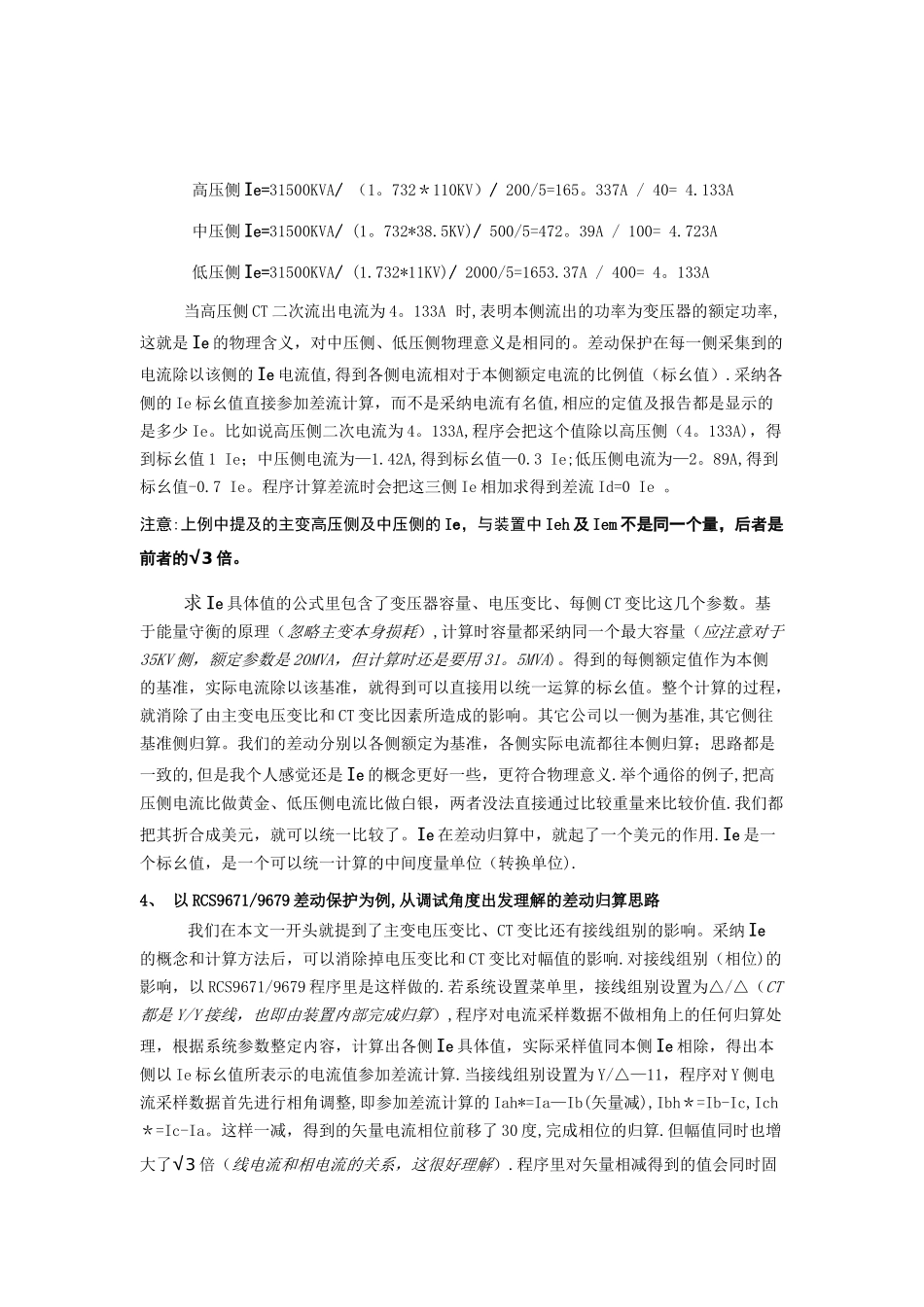

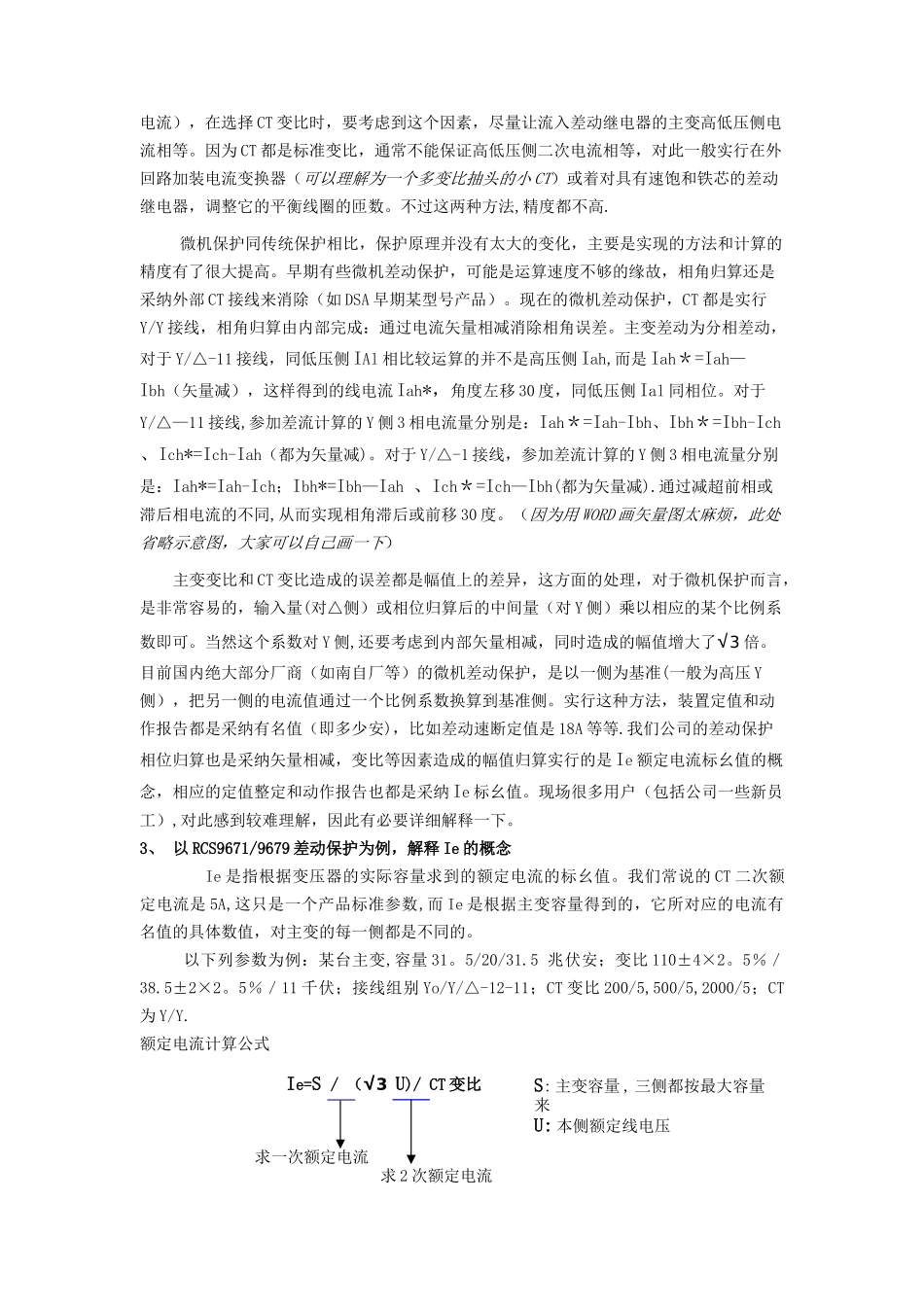

经验总结-主变差动保护部分一、从工程角度出发所理解的主变差动保护关于接线组别和变比的归算思路1、 影响主变差动保护的几个因素差动保护因为其具有的选择性好、灵敏度高等一系列优点成为变压器、电动机、母线及短线路等元件的主保护.这几种差动保护原理是基本相同的，但主变差动保护还要考虑到变压器接线组别、各侧电压等级、CT 变比等因素的影响。所以同其它差动保护相比,主变差动保护实现起来要更复杂一些。变压器变比的影响:因为变压器变比不同,造成正常情况下，主变高低压侧一次电流不相同。比如:假设变压器变比为 110KV/10KV，不考虑变压器本身励磁损耗的理想情况下，流进高压侧电流为 1A，则流出低压侧为 11A。这很好理解,三相视在功率 S= √3UI。不考虑损耗，高低压侧流过功率不变,各侧电压不同,自然一次电流也不同.CT 变比的影响：还是用上面的举例,假如变压器低压侧保护 CT 的变比是高压侧 CT 变比的 11 倍，就可以恰好抵消变压器变比的影响，从而做到正常情况下，流入保护装置（CT二次侧)的电流大小相同。但现实情况是，CT 变比是根据变压器容量来选择，况且 CT 变比都是标准的，同样变压器变比也是标准化的，这三者的关系根本无法保证上述的理想比例。假设变压器容量为 20MKVA,110KV 侧 CT 变比为 200/5，低压侧 CT 变比假如为 2200/5 即可保证一致。但实际上低压侧 CT 变比只能选 2000/5 或 2500/5,这自然造成了主变高低压侧 CT二次电流不同。变压器接线组别的影响：变压器不同的接线组别,除 Y/Y 或△/△外，都会导致变压器高低压侧电流相位不同。以工程中常见的 Y/△—11 而言,低压侧电流将超前高压侧电流30 度.另外假如 Y 侧为中性点接地运行方式，当高压侧线路发生单相接地故障时，主变 Y 侧绕组将流过零序故障电流，该电流将流过主变高压侧 CT，相应地会传变到 CT 二次，而主变△侧绕组中感应出的零序电流仅能在其绕组内部流过，而无法流经低压侧开关 CT。2、 为消除上述因素的影响而实行的基本方法主变差动保护要考虑的一个基本原则是要保证正常情况和区外故障时，用以比较的主变高低压侧电流幅值是相等，相位相反或相同（由差流计算实行的是矢量加和矢量减决定,不过一般是让其相位相反），从而在理论上保证差流为 0.不管是电磁式或集成电路及现在的微机保护，都要考虑上述三个因素的影响。（以下的讨论，都以工程中最常见的 Y/△—11 而言）电磁式保护（比如工程中常见的 L...
