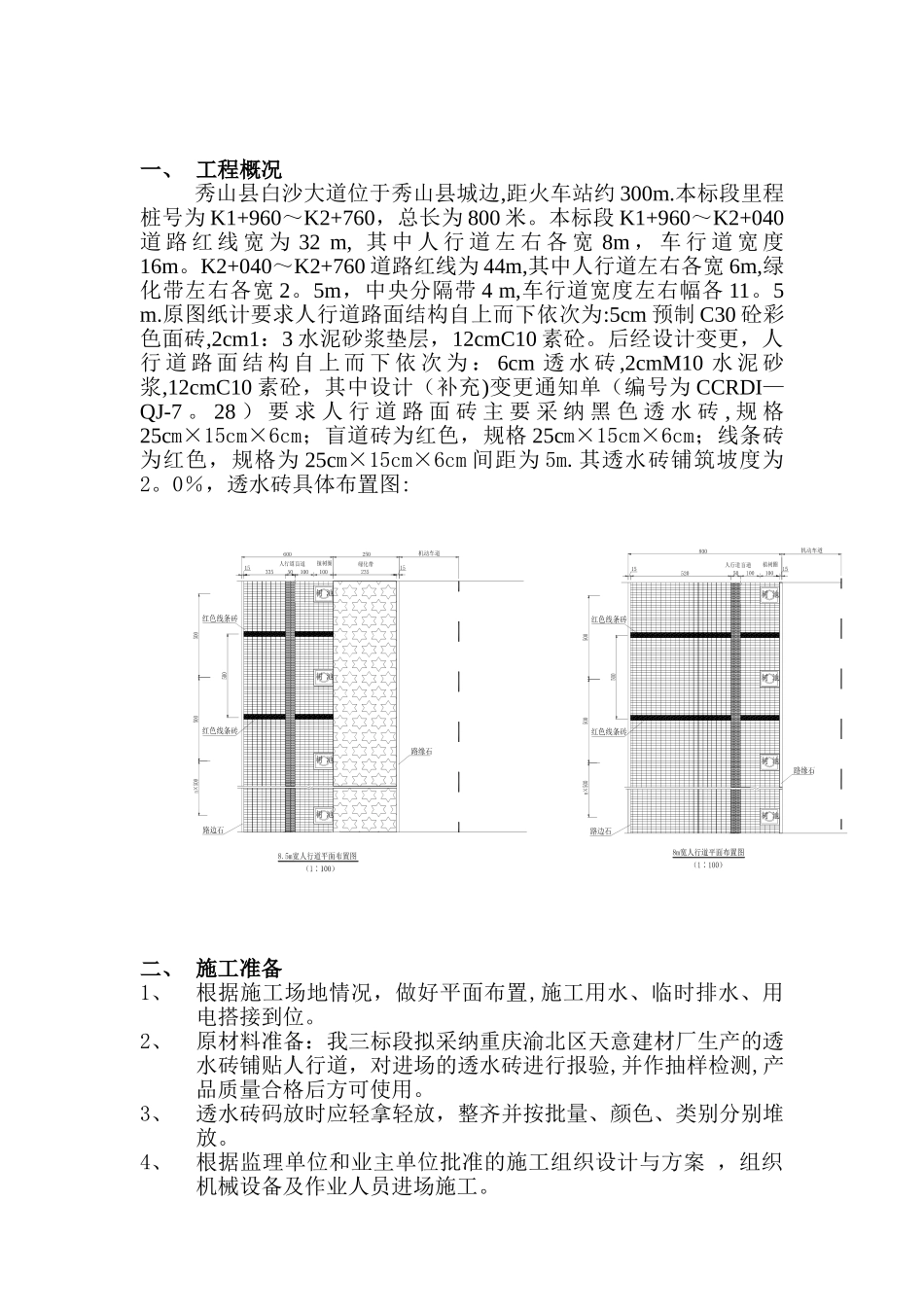

秀山白沙大道建设工程三标段人行道透水砖铺贴方案重庆易成建设工程有限公司二零一一年六月一、 工程概况秀山县白沙大道位于秀山县城边,距火车站约 300m.本标段里程桩号为 K1+960～K2+760，总长为 800 米。本标段 K1+960～K2+040道 路 红 线 宽 为 32 m, 其 中 人 行 道 左 右 各 宽 8m ， 车 行 道 宽 度16m。K2+040～K2+760 道路红线为 44m,其中人行道左右各宽 6m,绿化带左右各宽 2。5m，中央分隔带 4 m,车行道宽度左右幅各 11。5 m.原图纸计要求人行道路面结构自上而下依次为:5cm 预制 C30 砼彩色面砖,2cm1：3 水泥砂浆垫层，12cmC10 素砼。后经设计变更，人行 道 路 面 结 构 自 上 而 下 依 次 为 ： 6cm 透 水 砖 ,2cmM10 水 泥 砂浆,12cmC10 素砼，其中设计（补充)变更通知单（编号为 CCRDI—QJ-7 。 28 ） 要 求 人 行 道 路 面 砖 主 要 采 纳 黑 色 透 水 砖 , 规 格25cm×15cm×6cm；盲道砖为红色，规格 25cm×15cm×6cm；线条砖为红色，规格为 25cm×15cm×6cm 间距为 5m.其透水砖铺筑坡度为2。0％，透水砖具体布置图:二、 施工准备1、根据施工场地情况，做好平面布置,施工用水、临时排水、用电搭接到位。2、原材料准备：我三标段拟采纳重庆渝北区天意建材厂生产的透水砖铺贴人行道，对进场的透水砖进行报验,并作抽样检测,产品质量合格后方可使用。3、透水砖码放时应轻拿轻放，整齐并按批量、颜色、类别分别堆放。4、根据监理单位和业主单位批准的施工组织设计与方案 ，组织机械设备及作业人员进场施工。三、 主要机械设备及人员配置表1、机械设备：设备名称产品型号数量设备情况混凝土搅拌机\1 台良好经纬仪J21 台良好水准仪DS3-11 台良好2、人员配置及劳动力组织：工种人数姓名项目经理1王军技术负责人1程小刚施工员1雷卫班组长1邹习军机械操作人员2汪胜海\王长财工人20-—四、 施工方案1．首先根据设计图纸进行人行道的定位及高程标定,对基层表面进行复查，不符合要求的应进行修整。路面砖基准点和基准线的设定，根据铺筑平面设计图，在路缘石边应设定路面砖基准点.通过路面砖基准点，应设置两条相互垂直的路面砖基准线，其中一条基准线与路缘石基准线的夹角为 0°或 45°。设置两个及以上路面砖基准点同时铺筑路面砖时，根据工程规模及路面砖块形尺寸，设间距为 5～10m 的纵横平行路面砖基准线。2.按标高及中、边的纵横挂...
