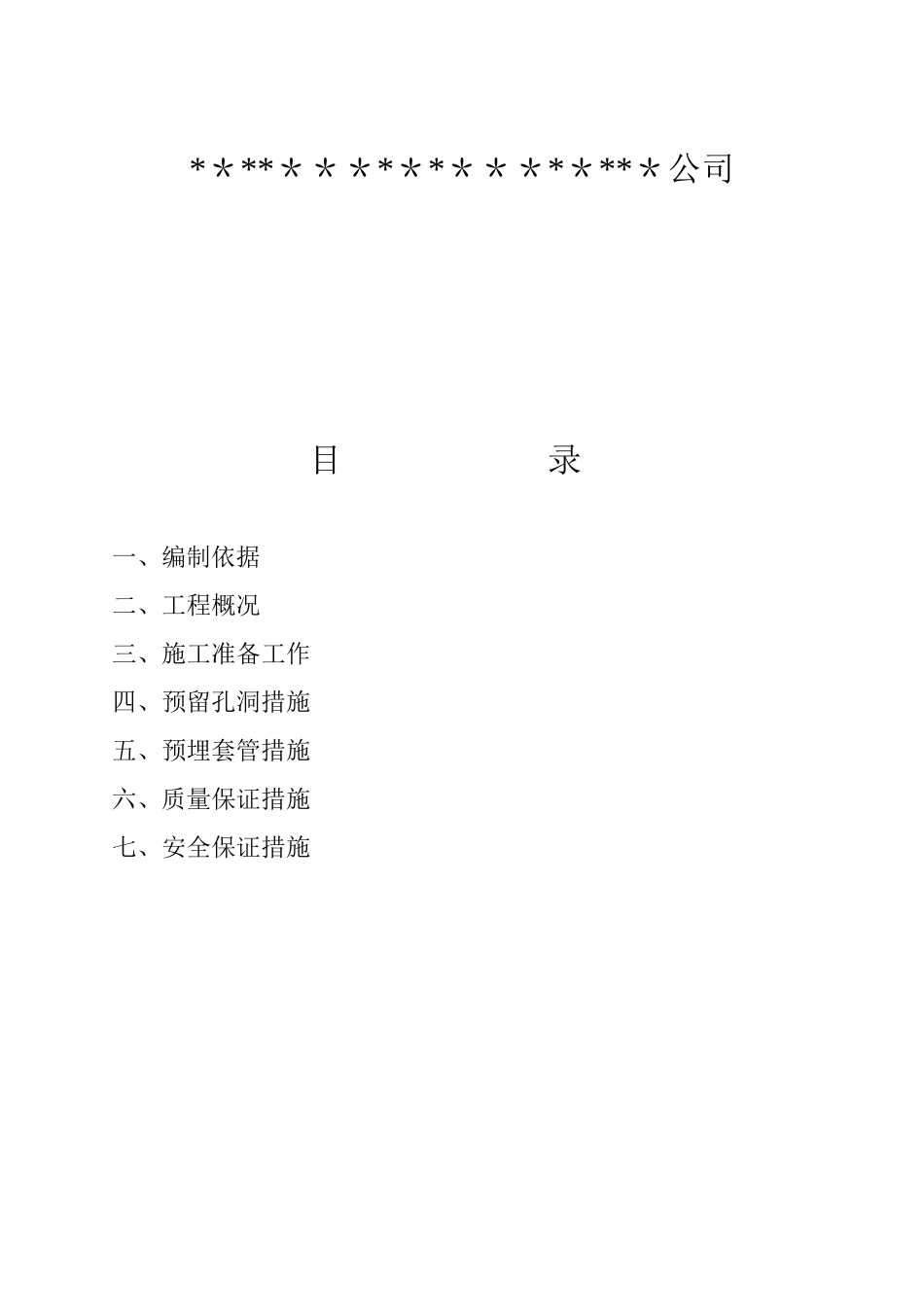

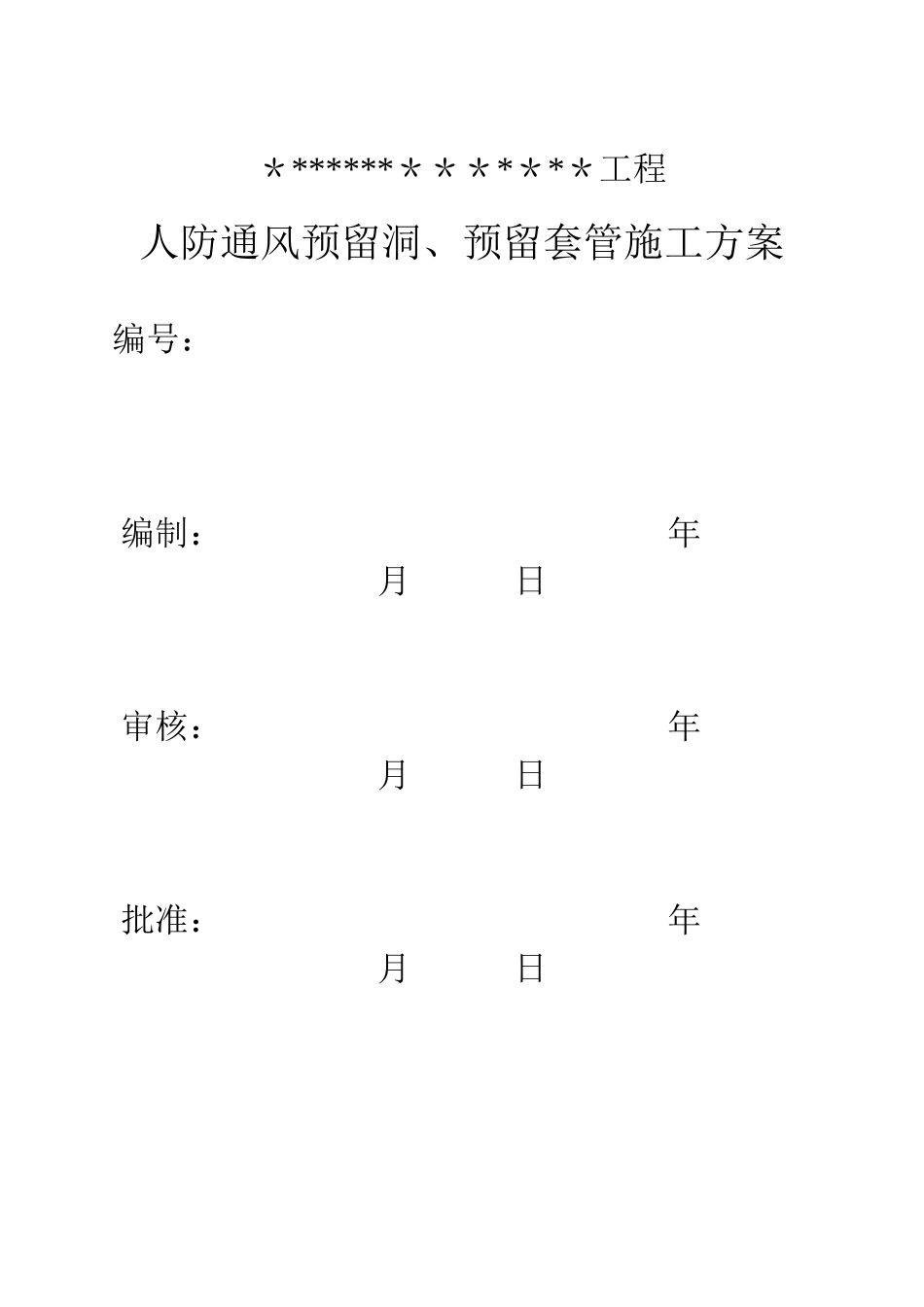

＊******＊＊＊*＊*＊工程 人防通风预留洞、预留套管施工方案编号： 编制： 年 月 日审核： 年 月 日批准： 年 月 日 *＊**＊＊＊*＊*＊＊＊*＊**＊公司 目 录 一、编制依据 二、工程概况 三、施工准备工作 四、预留孔洞措施 五、预埋套管措施 六、质量保证措施 七、安全保证措施 一、编制依据1．设计图纸；2．《通风与空调工程施工法律规范（GB50738）》；3．《通风与空调工程施工质量验收法律规范(GB50243）》；4
《人民防空工程质量验收与评价标准(RFJ01-2025）》;5．《FK01—02 防空地下室通风设计（2025 年合订本）》
二、工程概况 本工程为＊＊＊****＊＊*住宅楼，位于＊＊*＊*＊**＊＊*****,全现浇结构剪力墙设计
地上＊**层，地下****层,总建筑面积为＊**＊*＊，地下室建筑面积＊＊*＊**其中人防建筑面积为*＊****＊
人防通风系统，地下室按五级人防平战结合，设计有四种通风方式：战时滤毒式通风，隔绝式通风和平常清洁式通风,战时清洁式通风
三、施工准备工作 1．施工前仔细审查图纸，对图纸中所存在的与其它专业相矛盾的地方,及时与其专业人员共同讨论解决
2．提取施工过程所用的材料、机具
并要求材料、机具进场要及时到位
3．施工前要绘制好预留洞，预埋套管草图，并要对施工班组作出彻底的技术交底
四、预留孔洞措施 人防工程通风系统风管成风口穿砼墙时均需预留孔洞
1．本工程模具采纳木模,由木工统一制作,风管或风口为 A×B，则应制作（A+100)×（B+100）的木模（木模以其外形尺寸计量）
木模宽度应与其墙厚一致，制作的木模应牢固,尺寸要准确
2．土建预留（A+100）×（B+100）的孔洞后，应由木工和土建专业人员配合安装模具，其安装位置的要求，留洞大小尺寸应由本专业质检员检查认定
五、预埋套管措施 根据
