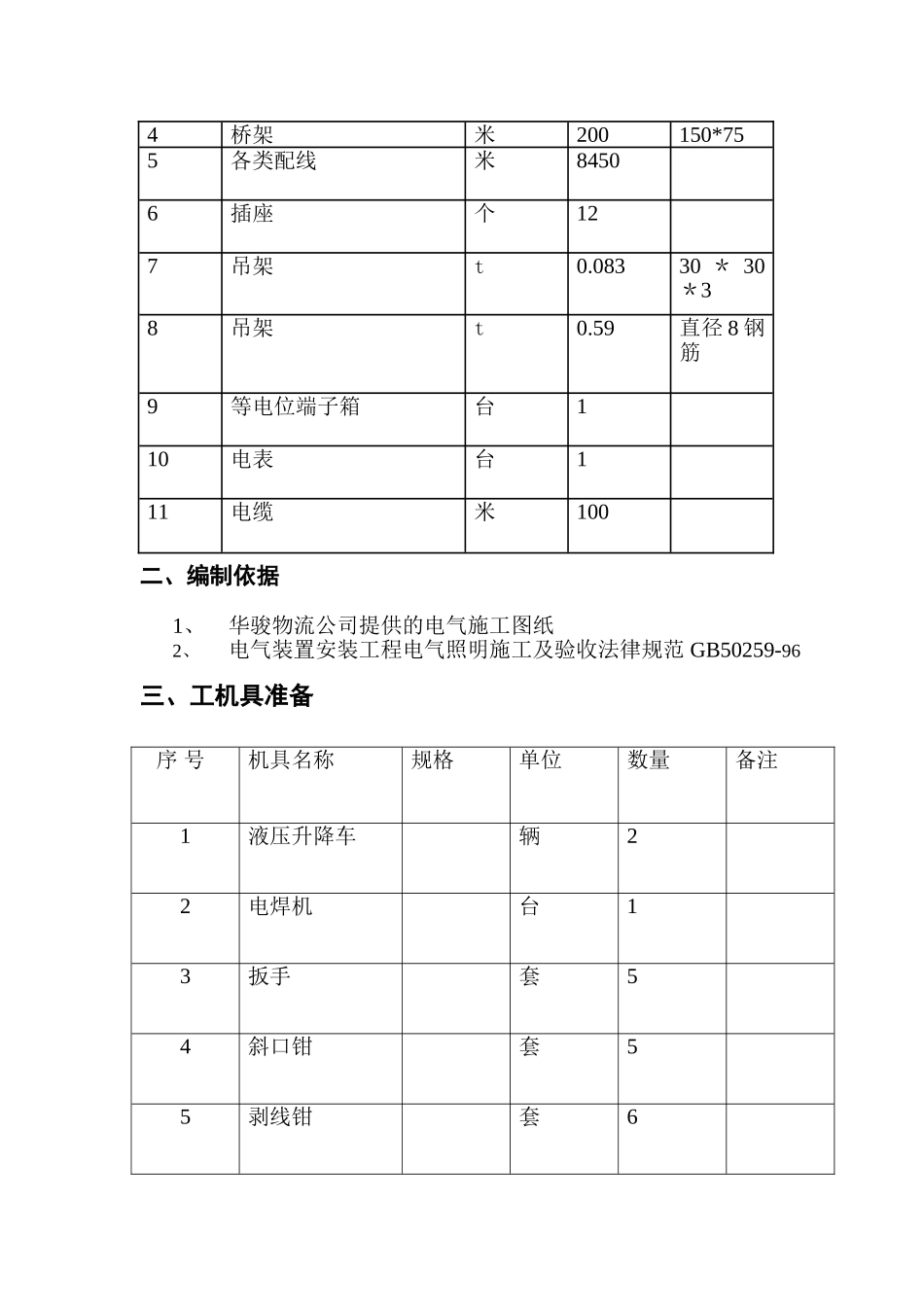

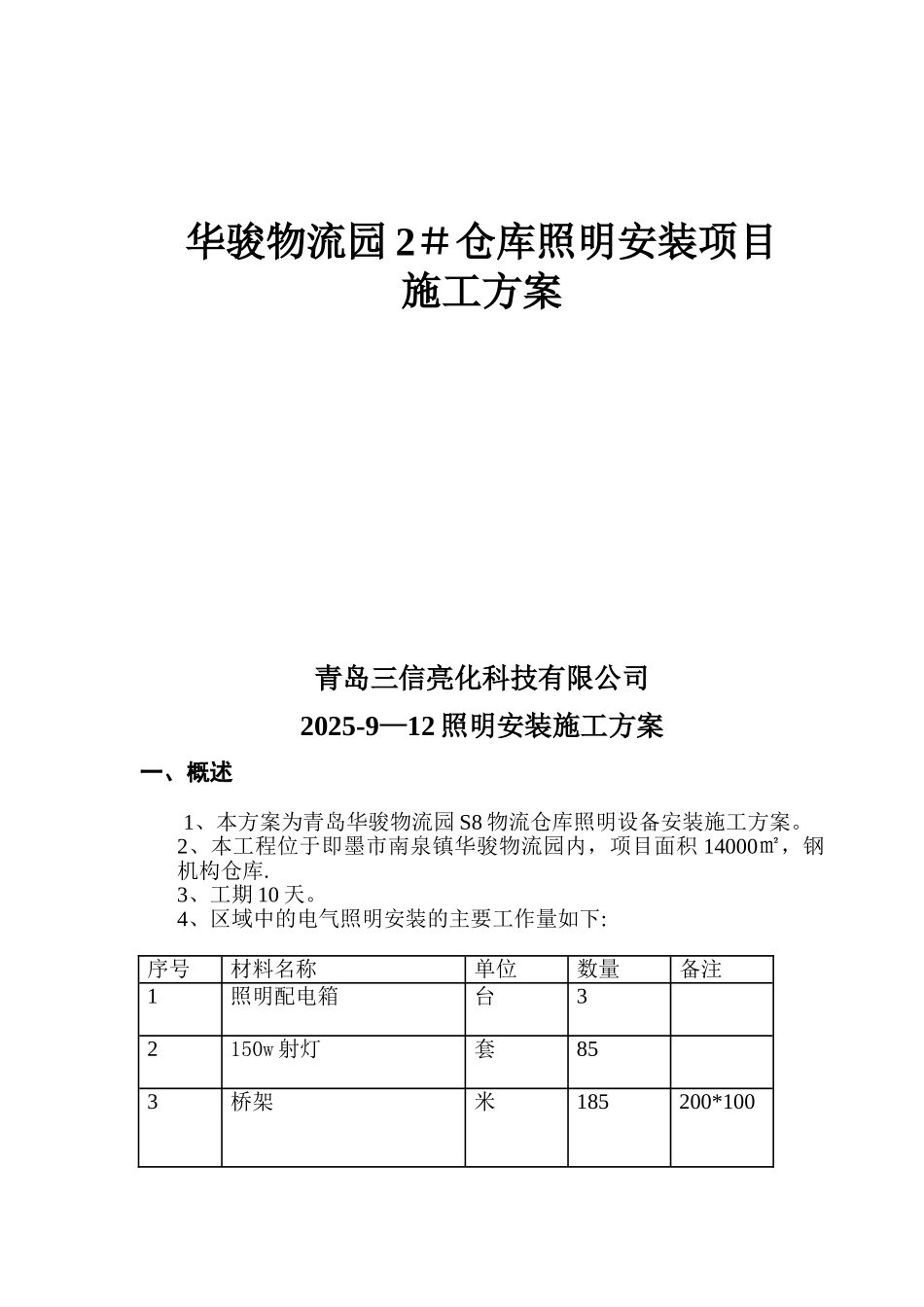

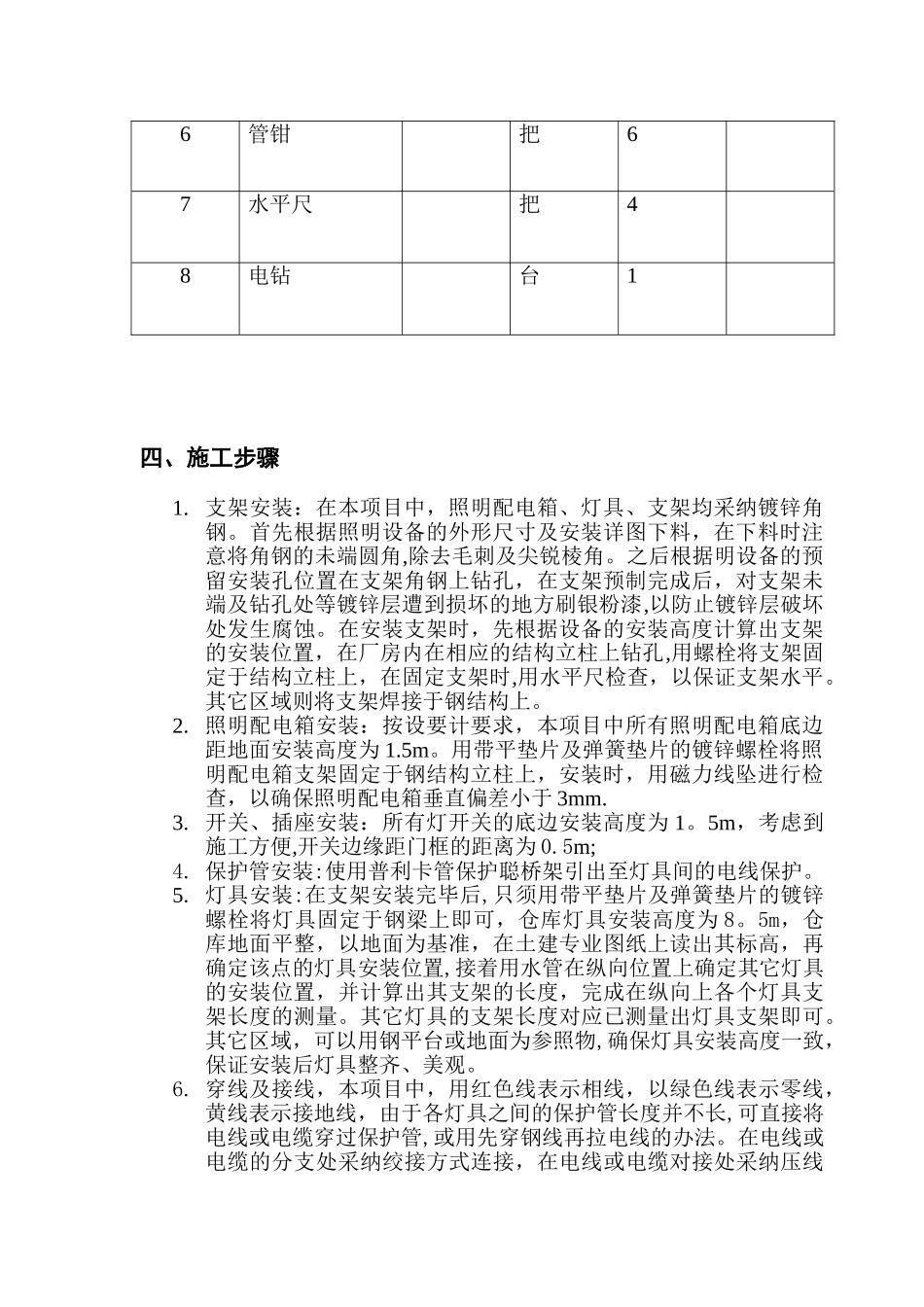

华骏物流园 2＃仓库照明安装项目施工方案青岛三信亮化科技有限公司2025-9—12 照明安装施工方案一、概述1、本方案为青岛华骏物流园 S8 物流仓库照明设备安装施工方案。2、本工程位于即墨市南泉镇华骏物流园内，项目面积 14000㎡，钢机构仓库.3、工期 10 天。4、区域中的电气照明安装的主要工作量如下:序号材料名称单位数量备注1照明配电箱台32150w 射灯套853桥架米185200*1004桥架米200150*755各类配线米84506插座个127吊架t0.08330 ＊ 30＊38吊架t0.59直径 8 钢筋9等电位端子箱台110电表台111电缆米100二、编制依据1、华骏物流公司提供的电气施工图纸2、电气装置安装工程电气照明施工及验收法律规范 GB50259-96三、工机具准备 序 号机具名称规格单位数量备注1液压升降车辆22电焊机台13扳手套54斜口钳套55剥线钳套66管钳把67水平尺把48电钻台1四、施工步骤1. 支架安装：在本项目中，照明配电箱、灯具、支架均采纳镀锌角钢。首先根据照明设备的外形尺寸及安装详图下料，在下料时注意将角钢的未端圆角,除去毛刺及尖锐棱角。之后根据明设备的预留安装孔位置在支架角钢上钻孔，在支架预制完成后，对支架未端及钻孔处等镀锌层遭到损坏的地方刷银粉漆,以防止镀锌层破坏处发生腐蚀。在安装支架时，先根据设备的安装高度计算出支架的安装位置，在厂房内在相应的结构立柱上钻孔,用螺栓将支架固定于结构立柱上，在固定支架时,用水平尺检查，以保证支架水平。其它区域则将支架焊接于钢结构上。 2. 照明配电箱安装：按设要计要求，本项目中所有照明配电箱底边距地面安装高度为 1.5m。用带平垫片及弹簧垫片的镀锌螺栓将照明配电箱支架固定于钢结构立柱上，安装时，用磁力线坠进行检查，以确保照明配电箱垂直偏差小于 3mm.3. 开关、插座安装：所有灯开关的底边安装高度为 1。5m，考虑到施工方便,开关边缘距门框的距离为 0.5m;4. 保护管安装:使用普利卡管保护聪桥架引出至灯具间的电线保护。5. 灯具安装:在支架安装完毕后,只须用带平垫片及弹簧垫片的镀锌螺栓将灯具固定于钢梁上即可，仓库灯具安装高度为 8。5m，仓库地面平整，以地面为基准，在土建专业图纸上读出其标高，再确定该点的灯具安装位置,接着用水管在纵向位置上确定其它灯具的安装位置，并计算出其支架的长度，完成在纵向上各个灯具支架长度的测量。其它灯具的支架长度对应已测量出灯具支架即可。其它区域，可以用钢平台或地面为参照物,确保灯具安装高度一致，保证安装后灯...
