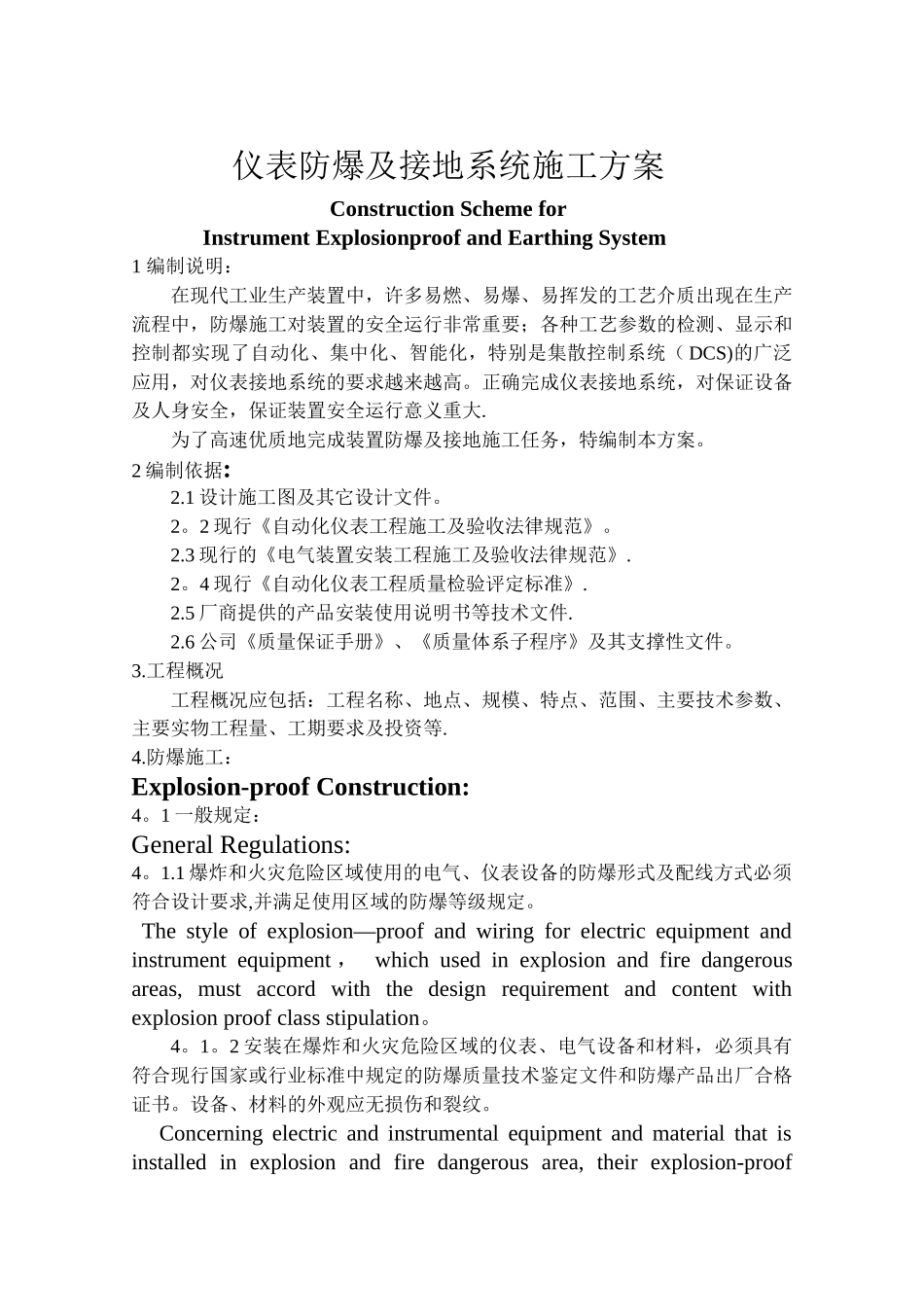

仪表防爆及接地系统施工方案Construction Scheme for Instrument Explosionproof and Earthing System 1 编制说明：在现代工业生产装置中，许多易燃、易爆、易挥发的工艺介质出现在生产流程中，防爆施工对装置的安全运行非常重要；各种工艺参数的检测、显示和控制都实现了自动化、集中化、智能化，特别是集散控制系统（ DCS)的广泛应用，对仪表接地系统的要求越来越高。正确完成仪表接地系统，对保证设备及人身安全，保证装置安全运行意义重大.为了高速优质地完成装置防爆及接地施工任务，特编制本方案。2 编制依据:2.1 设计施工图及其它设计文件。2。2 现行《自动化仪表工程施工及验收法律规范》。2.3 现行的《电气装置安装工程施工及验收法律规范》.2。4 现行《自动化仪表工程质量检验评定标准》.2.5 厂商提供的产品安装使用说明书等技术文件.2.6 公司《质量保证手册》、《质量体系子程序》及其支撑性文件。3.工程概况工程概况应包括：工程名称、地点、规模、特点、范围、主要技术参数、主要实物工程量、工期要求及投资等.4.防爆施工：Explosion-proof Construction:4。1 一般规定：General Regulations:4。1.1 爆炸和火灾危险区域使用的电气、仪表设备的防爆形式及配线方式必须符合设计要求,并满足使用区域的防爆等级规定。 The style of explosion—proof and wiring for electric equipment and instrument equipment ， which used in explosion and fire dangerous areas, must accord with the design requirement and content with explosion proof class stipulation。4。1。2 安装在爆炸和火灾危险区域的仪表、电气设备和材料，必须具有符合现行国家或行业标准中规定的防爆质量技术鉴定文件和防爆产品出厂合格证书。设备、材料的外观应无损伤和裂纹。 Concerning electric and instrumental equipment and material that is installed in explosion and fire dangerous area, their explosion-proof quality technique appraisal document and explosion-proof manufacture certificate must be compliance with the new standard requirement of country or vocation. There aren’t damage and crack in appearance of device and material。4.1。3 在爆炸和火灾危险场所使用的防爆电气、仪表设备，应有铭牌和防爆标志，...
