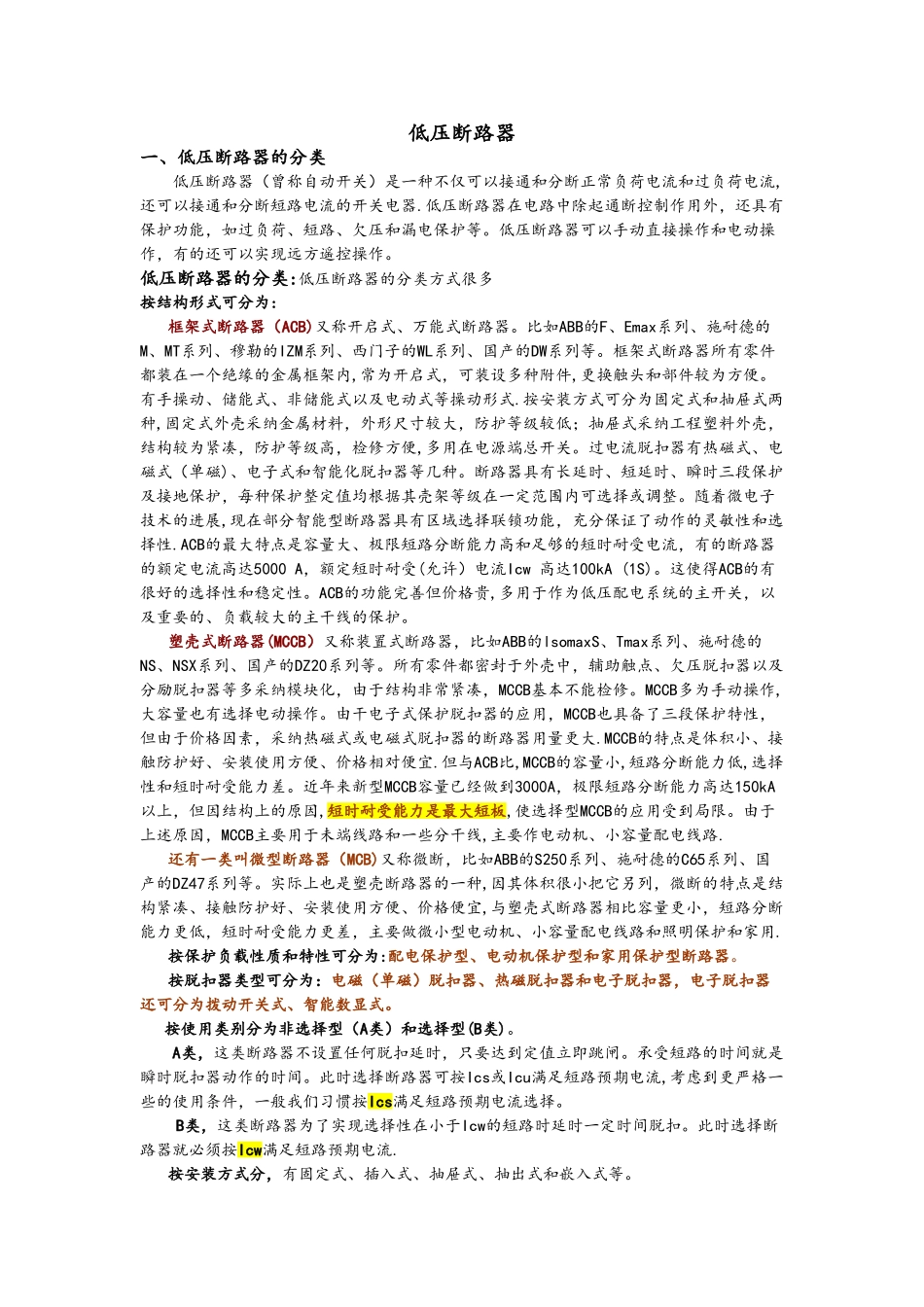

低压断路器一、低压断路器的分类 低压断路器（曾称自动开关）是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器.低压断路器在电路中除起通断控制作用外，还具有保护功能，如过负荷、短路、欠压和漏电保护等。低压断路器可以手动直接操作和电动操作，有的还可以实现远方遥控操作。低压断路器的分类:低压断路器的分类方式很多按结构形式可分为:框架式断路器（ACB)又称开启式、万能式断路器。比如ABB的F、Emax系列、施耐德的M、MT系列、穆勒的IZM系列、西门子的WL系列、国产的DW系列等。框架式断路器所有零件都装在一个绝缘的金属框架内,常为开启式，可装设多种附件,更换触头和部件较为方便。有手操动、储能式、非储能式以及电动式等操动形式.按安装方式可分为固定式和抽屉式两种,固定式外壳采纳金属材料，外形尺寸较大，防护等级较低；抽屉式采纳工程塑料外壳，结构较为紧凑，防护等级高，检修方便,多用在电源端总开关。过电流脱扣器有热磁式、电磁式（单磁)、电子式和智能化脱扣器等几种。断路器具有长延时、短延时、瞬时三段保护及接地保护，每种保护整定值均根据其壳架等级在一定范围内可选择或调整。随着微电子技术的进展,现在部分智能型断路器具有区域选择联锁功能，充分保证了动作的灵敏性和选择性.ACB的最大特点是容量大、极限短路分断能力高和足够的短时耐受电流，有的断路器的额定电流高达5000 A，额定短时耐受(允许）电流Icw 高达100kA (1S)。这使得ACB的有很好的选择性和稳定性。ACB的功能完善但价格贵,多用于作为低压配电系统的主开关，以及重要的、负载较大的主干线的保护。塑壳式断路器(MCCB）又称装置式断路器，比如ABB的lsomaxS、Tmax系列、施耐德的NS、NSX系列、国产的DZ20系列等。所有零件都密封于外壳中，辅助触点、欠压脱扣器以及分励脱扣器等多采纳模块化，由于结构非常紧凑，MCCB基本不能检修。MCCB多为手动操作,大容量也有选择电动操作。由干电子式保护脱扣器的应用，MCCB也具备了三段保护特性，但由于价格因素，采纳热磁式或电磁式脱扣器的断路器用量更大.MCCB的特点是体积小、接触防护好、安装使用方便、价格相对便宜.但与ACB比,MCCB的容量小,短路分断能力低,选择性和短时耐受能力差。近年来新型MCCB容量已经做到3000A，极限短路分断能力高达150kA以上，但因结构上的原因,短时耐受能力是最大短板,使选择型MCCB的应用受到局限。由于上述原因，MCCB主要用于未端线路和一些分干线,主...
