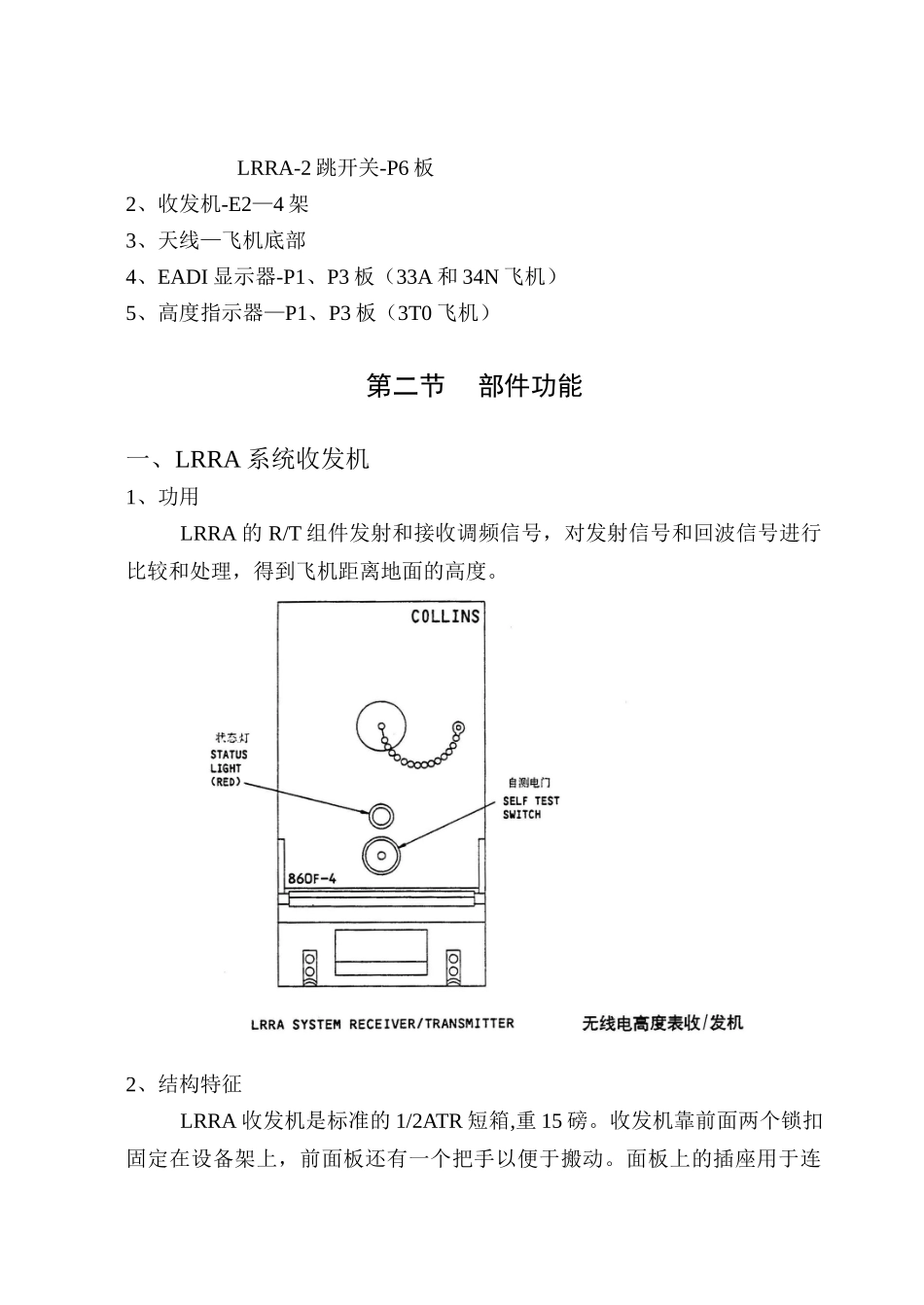

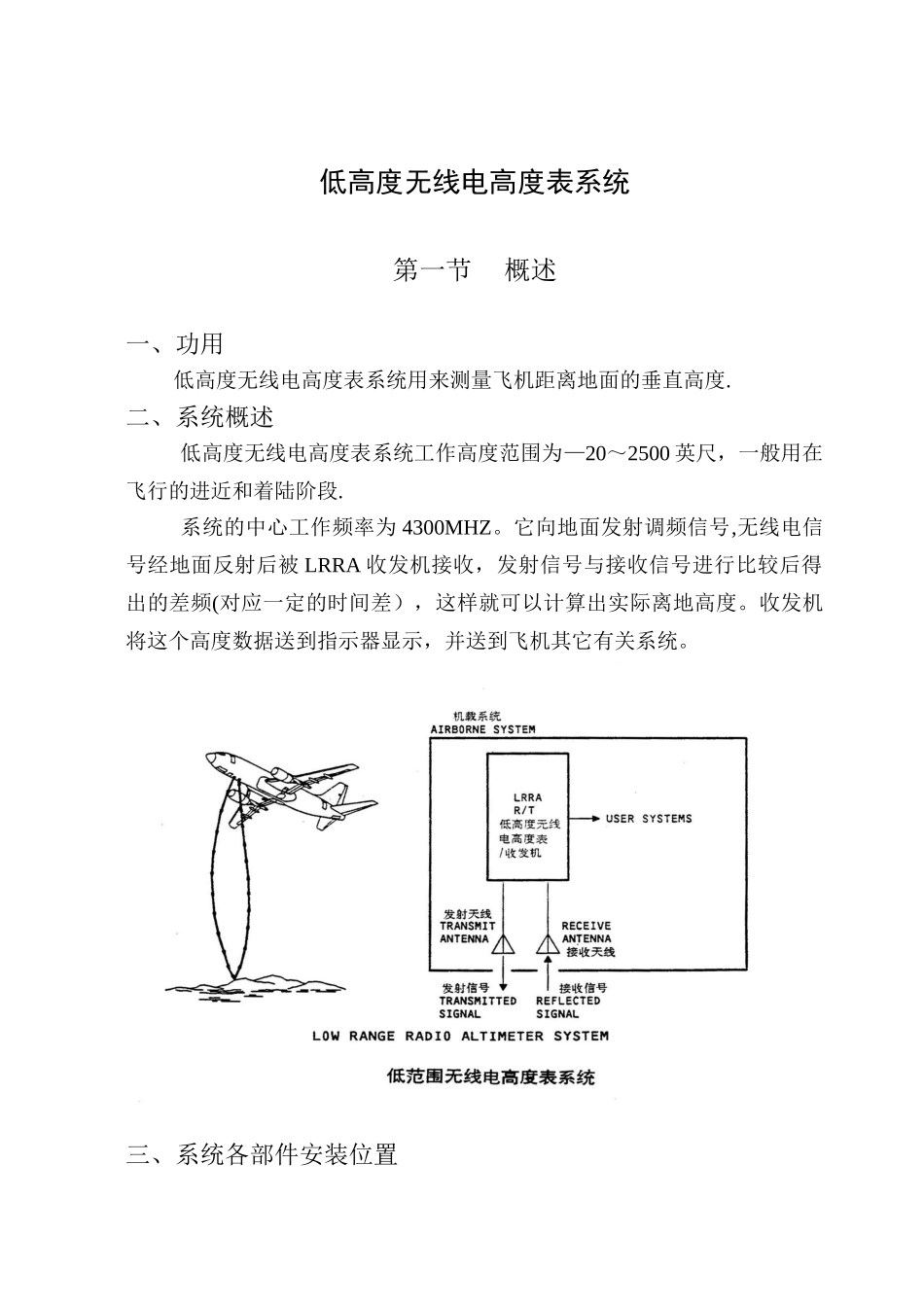

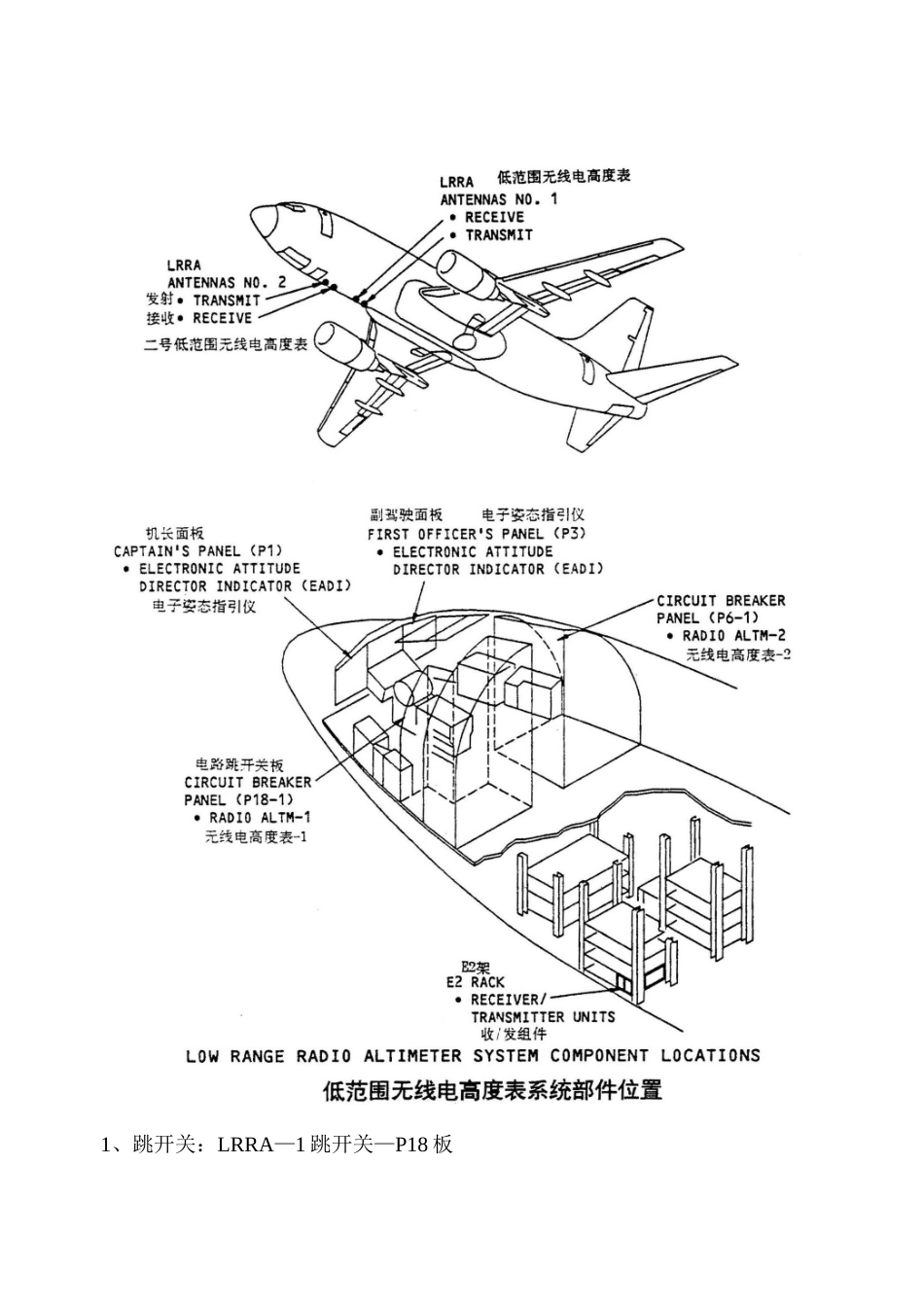

低高度无线电高度表系统第一节概述一、功用低高度无线电高度表系统用来测量飞机距离地面的垂直高度.二、系统概述低高度无线电高度表系统工作高度范围为—20～2500 英尺，一般用在飞行的进近和着陆阶段.系统的中心工作频率为 4300MHZ。它向地面发射调频信号,无线电信号经地面反射后被 LRRA 收发机接收，发射信号与接收信号进行比较后得出的差频(对应一定的时间差），这样就可以计算出实际离地高度。收发机将这个高度数据送到指示器显示，并送到飞机其它有关系统。三、系统各部件安装位置1、跳开关：LRRA—1 跳开关—P18 板LRRA-2 跳开关-P6 板2、收发机-E2—4 架3、天线—飞机底部4、EADI 显示器-P1、P3 板（33A 和 34N 飞机）5、高度指示器—P1、P3 板（3T0 飞机）第二节部件功能一、LRRA 系统收发机1、功用LRRA 的 R/T 组件发射和接收调频信号，对发射信号和回波信号进行比较和处理，得到飞机距离地面的高度。2、结构特征LRRA 收发机是标准的 1/2ATR 短箱,重 15 磅。收发机靠前面两个锁扣固定在设备架上，前面板还有一个把手以便于搬动。面板上的插座用于连结到测试设备进行航线测试。前面板上还有一个自测试开关和故障指示灯.3、电源LAAR 收发机使用 115VAC，400HZ 单相电源。4、工作发射机产生一个中心频率为 4300MHZ 的连续调频波信号输出.向地面发射的信号经过地面反射,回波信号被接收机处理.接收机通过比较发射与接收的信号频率，产生对应于绝对高度的信号，高度信号的处理是由收发机内部的两个微处理器来完成的，一个处理器进行高度信号处理并输出模拟和数字式高度数据；另一处理器完成监控功能，收发机还将无线电高度数据送到自动飞机控制系统。5、自测试按压收发机面板上的自测试开关进行自测试。假如自测试通过,则先显示 40 英尺，接着显示 RA 故障旗。二、LRRA 系统天线1、功用LRRA 天线用来发射或接收无线电射频（RF）信号2、结构特征LRRA 天线通过一根同轴电缆连结到收发机。由于工作在微波频段，所以电缆长度的要求很严格。天线通过一个定位销进行定位，并使用 8 个螺钉进行固定。发射天线与接收天线是相同的，可以互换。LRRA 天线工作在 4300MHZ 频率上.三、EFIS 控制面板对于 33A 和 34N 飞机，低高度无线电高度表显示在 EADI 上，控制面板用来选择要求显示的信息.EFIS 控制面板分成左右两部分，左边控制EADI 的显示,右边控制 EHSI 的显示。（一)、EADI 控制1、功用在进近...
