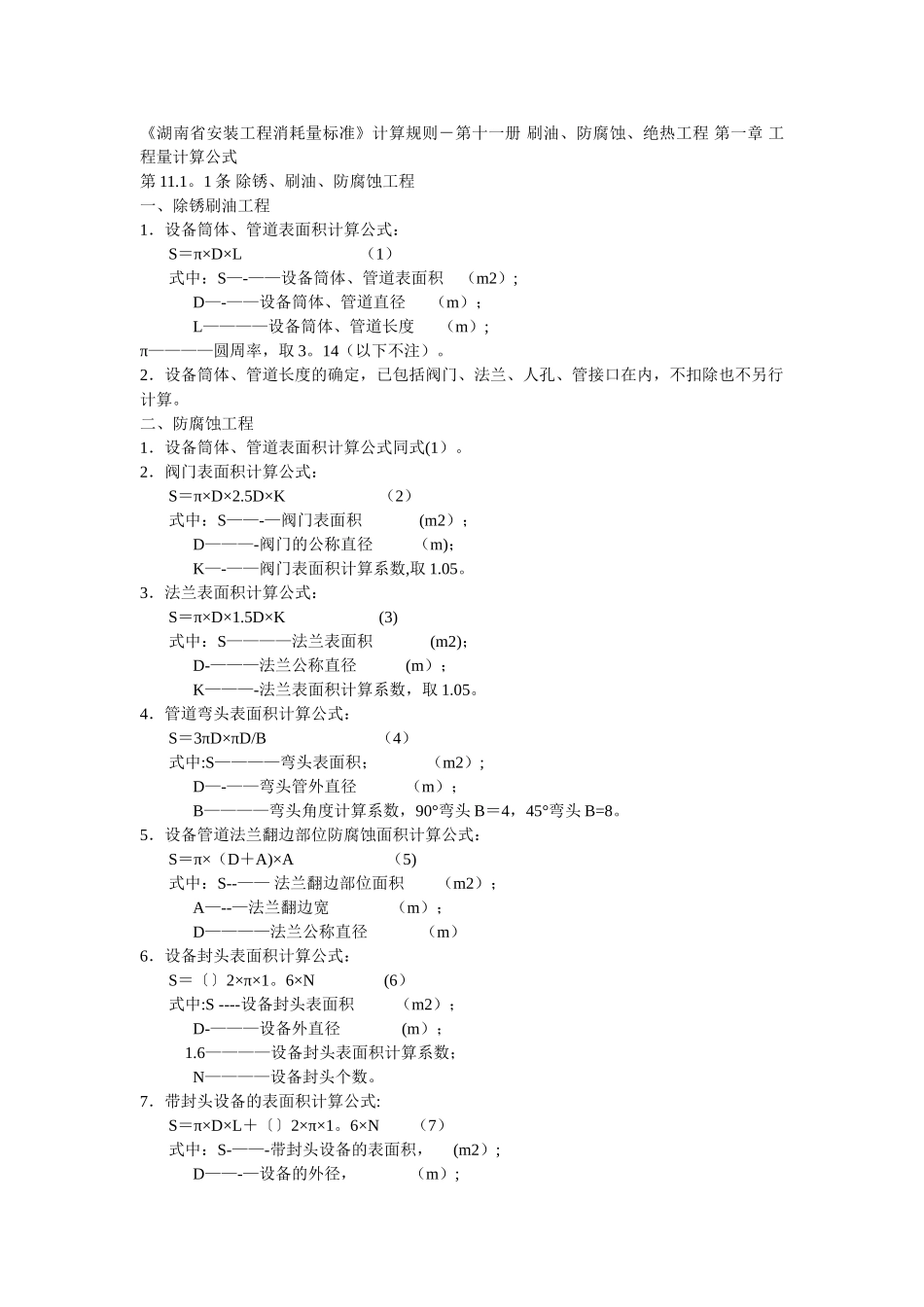

《湖南省安装工程消耗量标准》计算规则－第十一册 刷油、防腐蚀、绝热工程 第一章 工程量计算公式 第 11.1。1 条 除锈、刷油、防腐蚀工程 一、除锈刷油工程 1．设备筒体、管道表面积计算公式： S＝π×D×L （1） 式中：S—-——设备筒体、管道表面积 （m2）; D—-——设备筒体、管道直径 （m）； L————设备筒体、管道长度 （m）;π————圆周率，取 3。14（以下不注）。 2．设备筒体、管道长度的确定，已包括阀门、法兰、人孔、管接口在内，不扣除也不另行计算。二、防腐蚀工程1．设备筒体、管道表面积计算公式同式(1）。 2．阀门表面积计算公式： S＝π×D×2.5D×K （2） 式中：S——-—阀门表面积 (m2）； D———-阀门的公称直径 （m)； K—-——阀门表面积计算系数,取 1.05。 3．法兰表面积计算公式： S＝π×D×1.5D×K (3) 式中：S————法兰表面积 (m2)； D-———法兰公称直径 (m）； K———-法兰表面积计算系数，取 1.05。 4．管道弯头表面积计算公式： S＝3πD×πD/B （4） 式中:S————弯头表面积； （m2）; D—-——弯头管外直径 （m）； B————弯头角度计算系数，90°弯头 B＝4，45°弯头 B=8。 5．设备管道法兰翻边部位防腐蚀面积计算公式： S＝π×（D＋A)×A （5) 式中：S--—— 法兰翻边部位面积 （m2）； A—--—法兰翻边宽 （m）； D————法兰公称直径 （m）6．设备封头表面积计算公式： S＝〔〕2×π×1。6×N (6） 式中:S ----设备封头表面积 （m2）； D-———设备外直径 (m）； 1.6————设备封头表面积计算系数； N————设备封头个数。7．带封头设备的表面积计算公式: S＝π×D×L＋〔〕2×π×1。6×N （7） 式中：S-——-带封头设备的表面积， (m2）; D——-—设备的外径， （m）; L——-—带封头设备筒体直段长， （m)； 1.6——-—设备封头表面积计算系数； N————封头个数。 注:D、L 尺寸表示设备部位见下图。 第 11。1.2 条 绝热工程 1．设备筒体、管道绝热、保护层工程量计算公式: V＝π×（D＋1。033δ)×1。033δ×L （8) S＝π×（D＋2.1δ＋0。0082)×L （9） 式中:V-—-—设备筒体、管道绝热层体积 （m3）； S-———设备筒体、管道绝热层外面积（m2）； δ——-—绝热层厚度 （m）； L————设备筒体、管道长 （m）； 1。033--——绝热层厚度允差调整系数； 2。1——-—绝...
