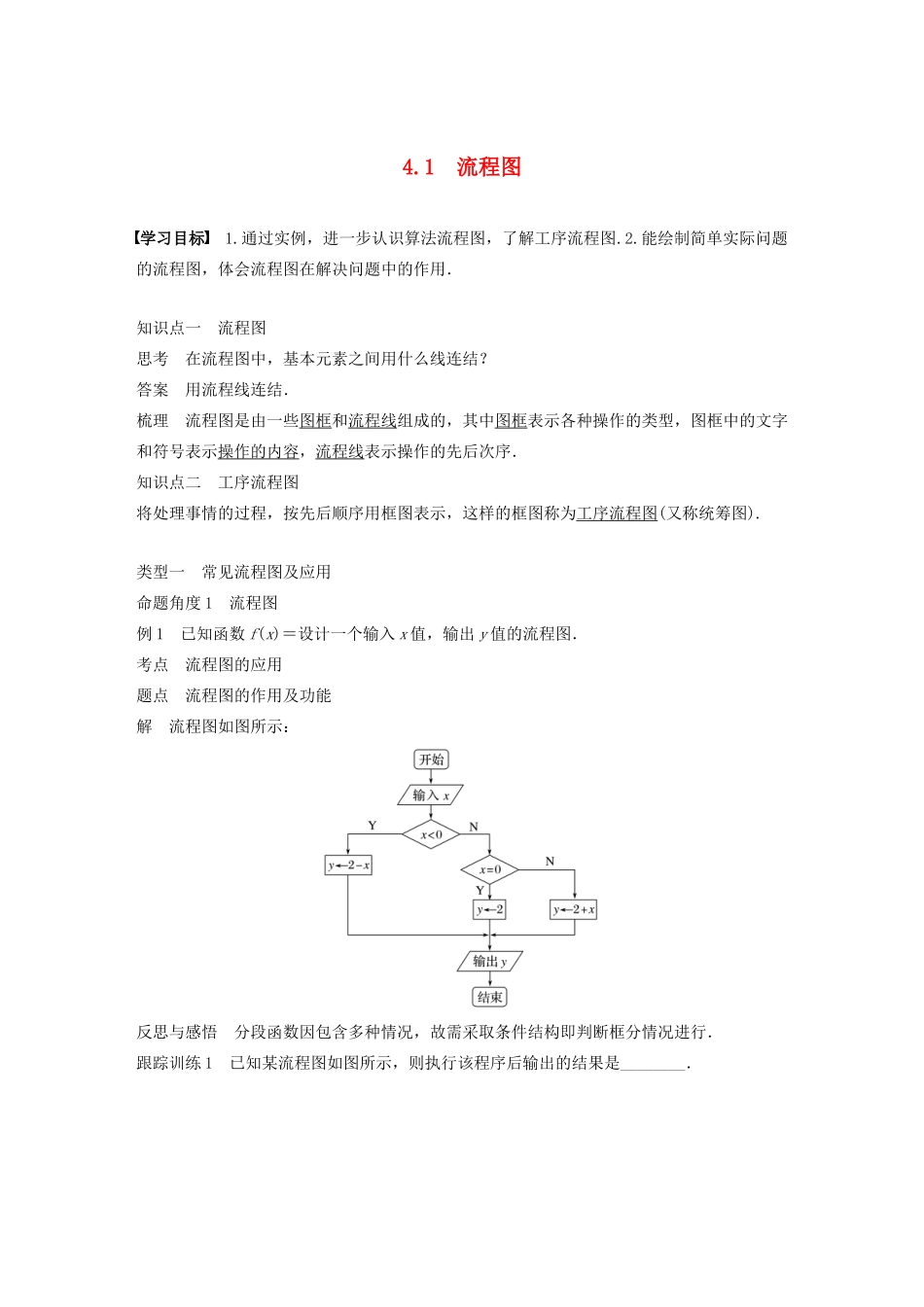

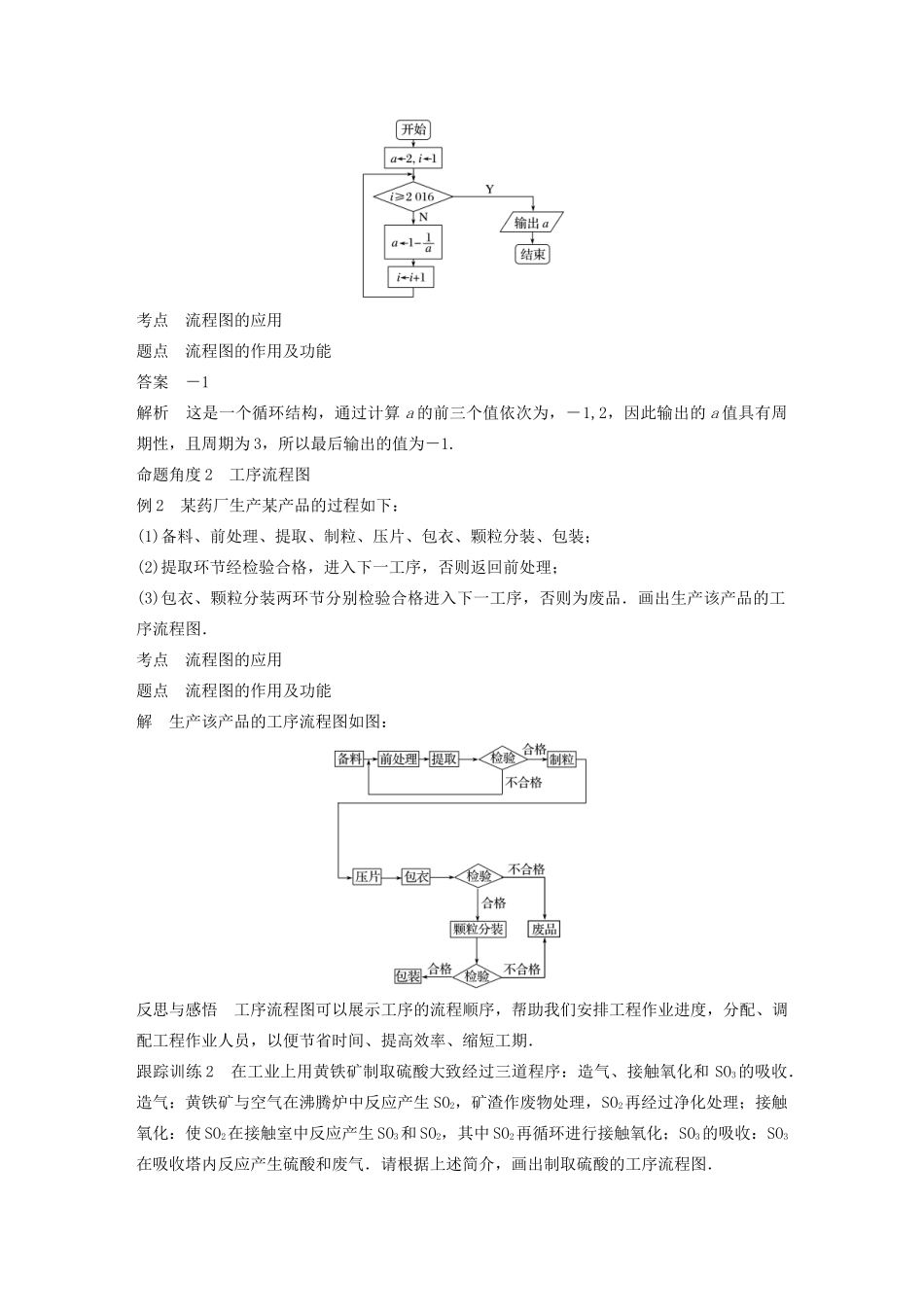

4.1 流程图学习目标 1.通过实例，进一步认识算法流程图，了解工序流程图.2.能绘制简单实际问题的流程图，体会流程图在解决问题中的作用．知识点一 流程图思考 在流程图中，基本元素之间用什么线连结？答案 用流程线连结．梳理 流程图是由一些图框和流程线组成的，其中图框表示各种操作的类型，图框中的文字和符号表示操作的内容，流程线表示操作的先后次序．知识点二 工序流程图将处理事情的过程，按先后顺序用框图表示，这样的框图称为工序流程图(又称统筹图).类型一 常见流程图及应用命题角度 1 流程图例 1 已知函数 f(x)＝设计一个输入 x 值，输出 y 值的流程图．考点 流程图的应用题点 流程图的作用及功能解 流程图如图所示：反思与感悟 分段函数因包含多种情况，故需采取条件结构即判断框分情况进行．跟踪训练 1 已知某流程图如图所示，则执行该程序后输出的结果是________．考点 流程图的应用题点 流程图的作用及功能答案 －1解析 这是一个循环结构，通过计算 a 的前三个值依次为，－1,2，因此输出的 a 值具有周期性，且周期为 3，所以最后输出的值为－1.命题角度 2 工序流程图例 2 某药厂生产某产品的过程如下：(1)备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装；(2)提取环节经检验合格，进入下一工序，否则返回前处理；(3)包衣、颗粒分装两环节分别检验合格进入下一工序，否则为废品．画出生产该产品的工序流程图．考点 流程图的应用题点 流程图的作用及功能解 生产该产品的工序流程图如图：反思与感悟 工序流程图可以展示工序的流程顺序，帮助我们安排工程作业进度，分配、调配工程作业人员，以便节省时间、提高效率、缩短工期．跟踪训练 2 在工业上用黄铁矿制取硫酸大致经过三道程序：造气、接触氧化和 SO3的吸收．造气：黄铁矿与空气在沸腾炉中反应产生 SO2，矿渣作废物处理，SO2再经过净化处理；接触氧化：使 SO2在接触室中反应产生 SO3和 SO2，其中 SO2再循环进行接触氧化；SO3的吸收：SO3在吸收塔内反应产生硫酸和废气．请根据上述简介，画出制取硫酸的工序流程图．考点 流程图的应用题点 流程图的作用及功能解 按照工序要求，可以画出如图所示的工序流程图．类型二 绘制工序流程图的步骤与方法例 3 要在某一规划区域内筹建工厂，拆迁和工程设计可以同时进行．如果工程设计分为两个部分，那么就是土建设计与设备采购，这两项又可以同时进行．显然，当拆迁工作和土建...
