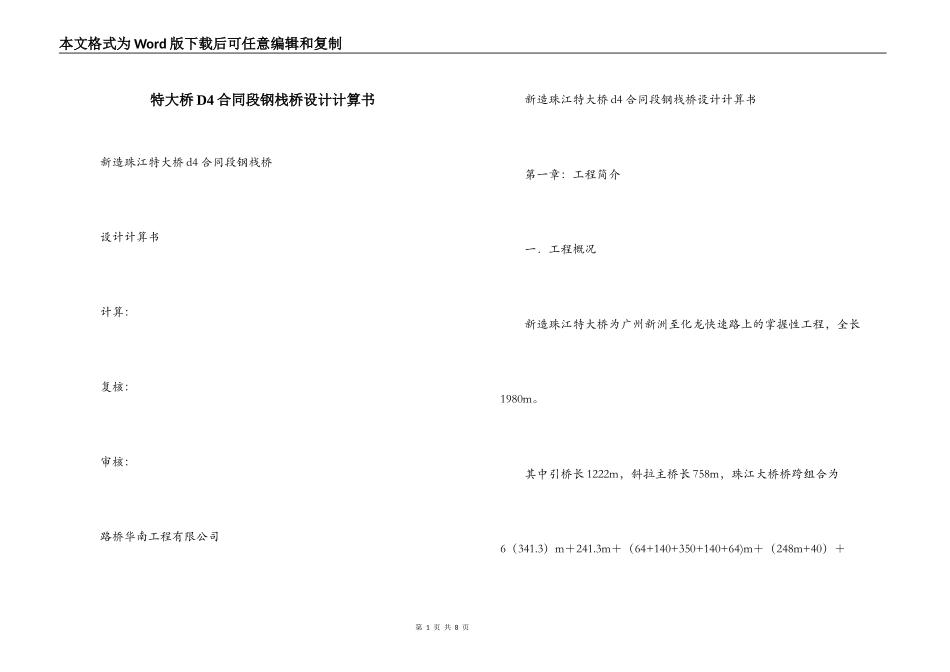

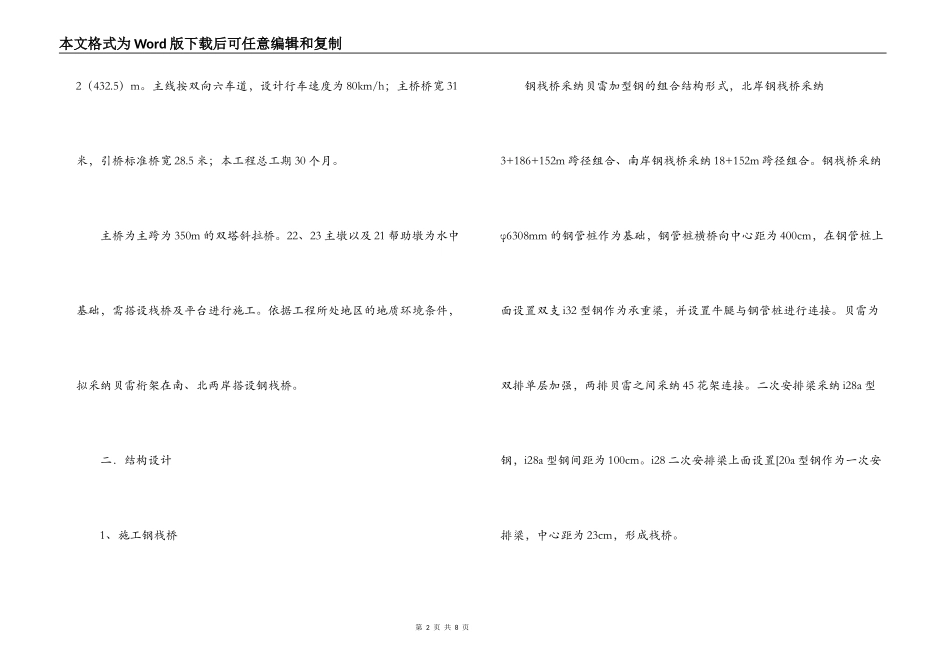

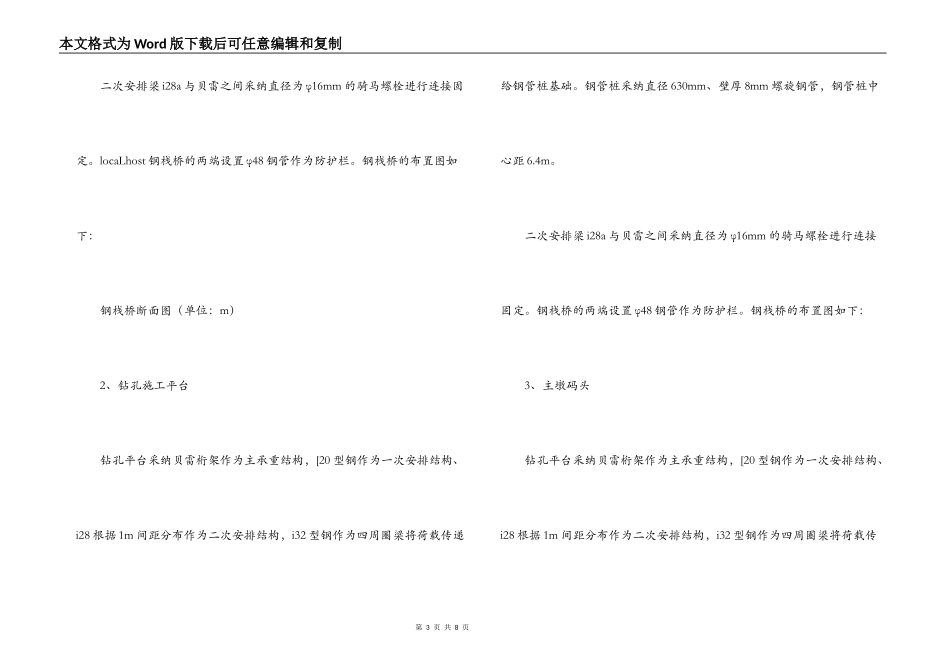

第1页共8页本文格式为Word版下载后可任意编辑和复制特大桥D4合同段钢栈桥设计计算书新造珠江特大桥d4合同段钢栈桥设计计算书计算：复核：审核：路桥华南工程有限公司新造珠江特大桥d4合同段钢栈桥设计计算书第一章：工程简介一．工程概况新造珠江特大桥为广州新洲至化龙快速路上的掌握性工程，全长1980m。其中引桥长1222m，斜拉主桥长758m，珠江大桥桥跨组合为6（341.3）m＋241.3m＋（64+140+350+140+64)m＋（248m+40）＋第2页共8页本文格式为Word版下载后可任意编辑和复制2（432.5）m。主线按双向六车道，设计行车速度为80km/h；主桥桥宽31米，引桥标准桥宽28.5米；本工程总工期30个月。主桥为主跨为350m的双塔斜拉桥。22、23主墩以及21帮助墩为水中基础，需搭设栈桥及平台进行施工。依据工程所处地区的地质环境条件，拟采纳贝雷桁架在南、北两岸搭设钢栈桥。二．结构设计1、施工钢栈桥钢栈桥采纳贝雷加型钢的组合结构形式，北岸钢栈桥采纳3+186+152m跨径组合、南岸钢栈桥采纳18+152m跨径组合。钢栈桥采纳φ6308mm的钢管桩作为基础，钢管桩横桥向中心距为400cm，在钢管桩上面设置双支i32型钢作为承重梁，并设置牛腿与钢管桩进行连接。贝雷为双排单层加强，两排贝雷之间采纳45花架连接。二次安排梁采纳i28a型钢，i28a型钢间距为100cm。i28二次安排梁上面设置[20a型钢作为一次安排梁，中心距为23cm，形成栈桥。第3页共8页本文格式为Word版下载后可任意编辑和复制二次安排梁i28a与贝雷之间采纳直径为φ16mm的骑马螺栓进行连接固定。locaLhost钢栈桥的两端设置φ48钢管作为防护栏。钢栈桥的布置图如下：钢栈桥断面图（单位：m）2、钻孔施工平台钻孔平台采纳贝雷桁架作为主承重结构，[20型钢作为一次安排结构、i28根据1m间距分布作为二次安排结构，i32型钢作为四周圈梁将荷载传递给钢管桩基础。钢管桩采纳直径630mm、壁厚8mm螺旋钢管，钢管桩中心距6.4m。二次安排梁i28a与贝雷之间采纳直径为φ16mm的骑马螺栓进行连接固定。钢栈桥的两端设置φ48钢管作为防护栏。钢栈桥的布置图如下：3、主墩码头钻孔平台采纳贝雷桁架作为主承重结构，[20型钢作为一次安排结构、i28根据1m间距分布作为二次安排结构，i32型钢作为四周圈梁将荷载传第4页共8页本文格式为Word版下载后可任意编辑和复制递给钢管桩基础。钢管桩采纳直径630mm、壁厚8mm螺旋钢管，钢管桩中心距4m。二次安排梁i28a与贝雷之间采纳直径为φ16mm的骑马螺栓进行连接固定。钢栈桥的两端设置φ48钢管作为防护栏。钢栈桥的布置图如下：第二章：结构设计计算各相关参数的确定一．计算目的为了使钢栈桥、钻孔施工平台及主墩码头在新造珠江特大桥施工的整个过程中能够平安牢靠地投入运用，需对钢栈桥的各结构进行强度、刚度及稳定性等方面的计算与验算。二．参考资料1、设计院及相关部门供应的该项目相关技术资料2、《大路桥涵施工技术规范》（jtj041-）——人民交通出版社3、《钢结构设计手册》（第二版）——中国建筑工业出版社4、《大路桥涵钢结构及木结构设计规范》（jtj025－86）第5页共8页本文格式为Word版下载后可任意编辑和复制5、《结构力学》——人民交通出版社6、《路桥施工计算手册》——人民交通出版社7、《有用土木工程手册》——人民交通出版社8、《大路桥涵设计通用规范》——（jtgd60－）三．计算过程中采纳的部分参数a3钢材的允许应力：【σ】＝170mpaa3钢材的允许剪应力：【τ】＝85mpaa3钢材的弹性模量：e＝2.1105mpa16mn钢材的允许应力：【σ】＝210mpa16mn钢材的允许剪应力：【τ】＝120mpa16mn钢材的弹性模量：e＝2.1105mpa四．设计技术参数及荷载的确定1．上述结构设计计算荷载为50t履带吊及砼罐车，50t履带吊自重约为50t，其计算工况为最重荷载在栈桥上行驶时对栈桥的影响，考虑可能第6页共8页本文格式为Word版下载后可任意编辑和复制消失的履带吊停留在栈桥上吊装作业时的状况，吊重按20t考虑，则考虑1.1的冲击系数最终取77t进行计算。2．结构自重按实际重量计入或由计算软件自动计入；3．流水压力因新造珠江特大桥施工图设计说明中未供应相关数据，出于平安考虑，施工区域流水设计流速300cm/s。依据《大路桥涵设...
