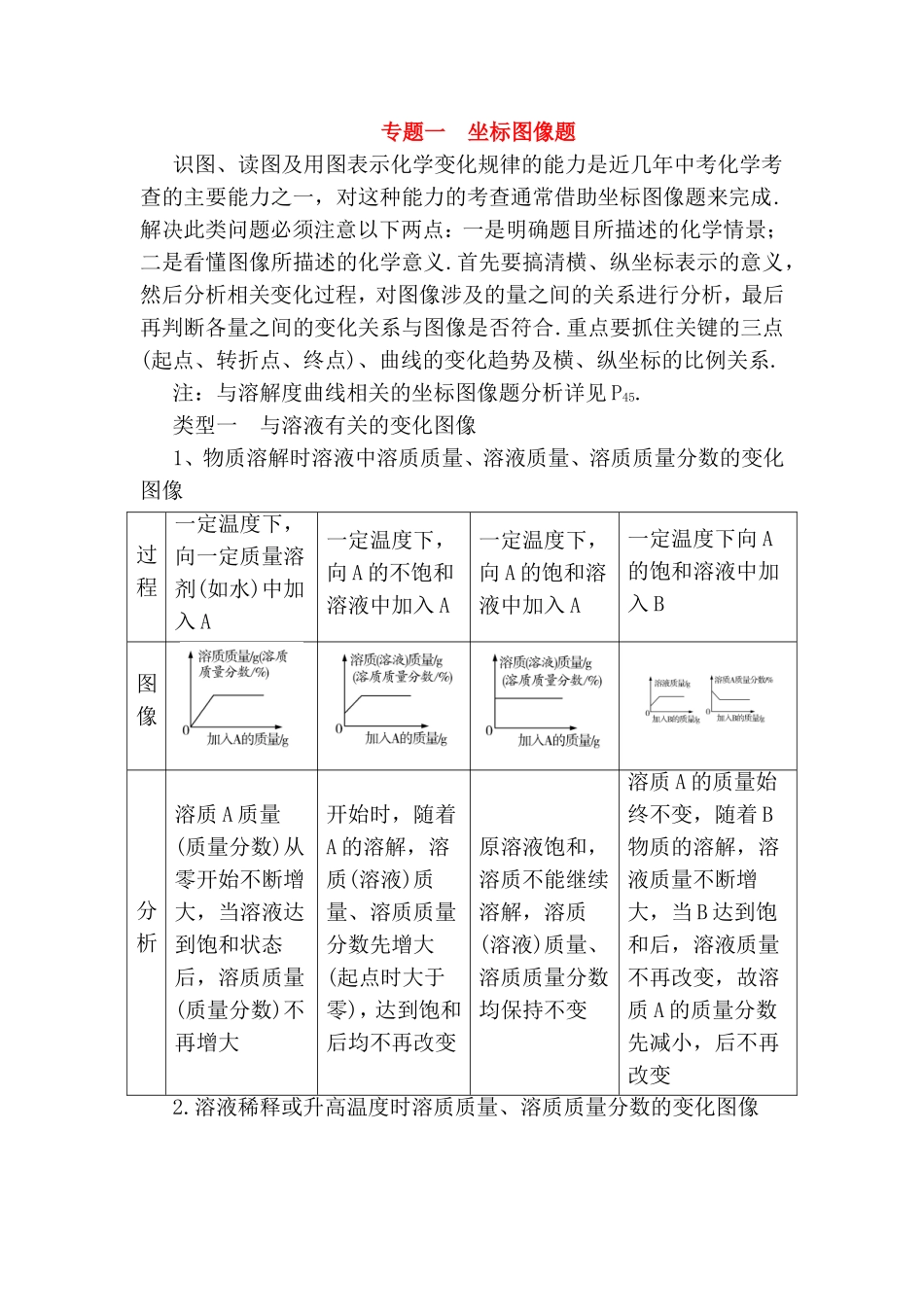

专题一坐标图像题识图、读图及用图表示化学变化规律的能力是近几年中考化学考查的主要能力之一，对这种能力的考查通常借助坐标图像题来完成.解决此类问题必须注意以下两点：一是明确题目所描述的化学情景；二是看懂图像所描述的化学意义.首先要搞清横、纵坐标表示的意义，然后分析相关变化过程，对图像涉及的量之间的关系进行分析，最后再判断各量之间的变化关系与图像是否符合.重点要抓住关键的三点(起点、转折点、终点)、曲线的变化趋势及横、纵坐标的比例关系.注：与溶解度曲线相关的坐标图像题分析详见P45.类型一与溶液有关的变化图像1、物质溶解时溶液中溶质质量、溶液质量、溶质质量分数的变化图像过程一定温度下，向一定质量溶剂(如水)中加入A一定温度下，向A的不饱和溶液中加入A一定温度下，向A的饱和溶液中加入A一定温度下向A的饱和溶液中加入B图像分析溶质A质量(质量分数)从零开始不断增大，当溶液达到饱和状态后，溶质质量(质量分数)不再增大开始时，随着A的溶解，溶质(溶液)质量、溶质质量分数先增大(起点时大于零)，达到饱和后均不再改变原溶液饱和，溶质不能继续溶解，溶质(溶液)质量、溶质质量分数均保持不变溶质A的质量始终不变，随着B物质的溶解，溶液质量不断增大，当B达到饱和后，溶液质量不再改变，故溶质A的质量分数先减小，后不再改变2.溶液稀释或升高温度时溶质质量、溶质质量分数的变化图像过程溶液稀释将溶液升温溶质的溶解度随温度升高而增大溶质的溶解度随温度升高而减小(饱和溶液)溶质的溶解度随温度升高而减小(不饱和溶液)图像分析随着水的加入，溶质的质量不变，溶液的质量不断增加，所以溶质质量分数不断减小，逐渐接近于0，但不会等于零温度升高，物质的溶解度增大，没有固体析出，溶质质量及溶质质量分数均不变温度升高，物质的溶解度减小，固体析出，溶质质量及溶质质量分数均减小温度升高，物质的溶解度减小，在溶液达到饱和之前无固体析出，溶液达到饱和后，有固体析出，溶质质量及溶质质量分数先不变，后减小3.物质溶解时温度的变化图像过程向一定量水中加入少量NaOH(或浓硫酸等)向一定量水中加入少量硝酸铵等图像分析物质溶解放热，则随着时间的变化溶液温度先升高，后恢复至室温物质溶解吸热，随着时间的变化溶液温度先降低，后恢复至室温类型二溶液pH的变化图像分类酸碱稀释过程的pH变化图像酸碱中和反应过程的pH变化图像酸性溶液稀释碱性溶液稀释向酸溶液中加入碱溶液向碱溶液中加入酸溶液图像分析溶液pH由小于7的某个数值开始，逐渐增大，但溶液始终显酸性，溶液pH只能接近7，而不能等于或大于7溶液pH由大于7的某个数值开始，逐渐减小，但溶液始终显碱性，溶液pH只能接近7，而不能等于或小于7起点时，pH<7，随着碱溶液的加入，pH逐渐增大，当二者恰好完全反应时，pH＝7，再继续加入碱溶液，溶液显碱性，pH>7起点时，pH>7，随着酸溶液的加入，pH逐渐减小，当二者恰好完全反应时，pH＝7，再继续加入酸溶液，溶液显酸性，pH<7技巧点拨从反应曲线判断是酸加入碱还是碱加入酸：首先要根据图像起点pH的大小来判断起始溶液的酸碱性，然后根据曲线的走势和pH的变化确定加入溶液的酸碱性.类型三金属和酸、盐反应的相关变化图像1、金属与酸反应生成氢气质量的变化图像举例分别向等质量、等浓度的稀硫酸中加入Zn粉和Fe粉至过量将足量的镁片、铁片分别放入等质量、等浓度的稀盐酸中向等质量的铝和镁中分别加入足量的稀盐酸分别向等质量的铁和锌中滴入浓度相同的稀盐酸至过量图像分析金属的相对原子质量与金属的化合价之比越小，等质量的金属与酸反金属活动性越强，金属与酸反应的越快，曲线越陡，越先将酸消耗金属活动性越强，金属与酸反应的越快，开始时曲线越陡，酸足量，金属完全开始时，金属过量，酸完全反应，加入等质量的酸产生气体的质量相等，曲线应生成氢气的质量越大，曲线越陡，越先将酸消耗完，最终生成氢气的质量相等完，由于金属足量，酸一定，最终生成氢气的质量相等反应，金属的相对原子质量与金属的化合价之比越大，最终产生的气体越少，曲线位置越低重合，相对原子质量与金属的化合价之比越大越先反应完，最终产生的气体越少，曲...
