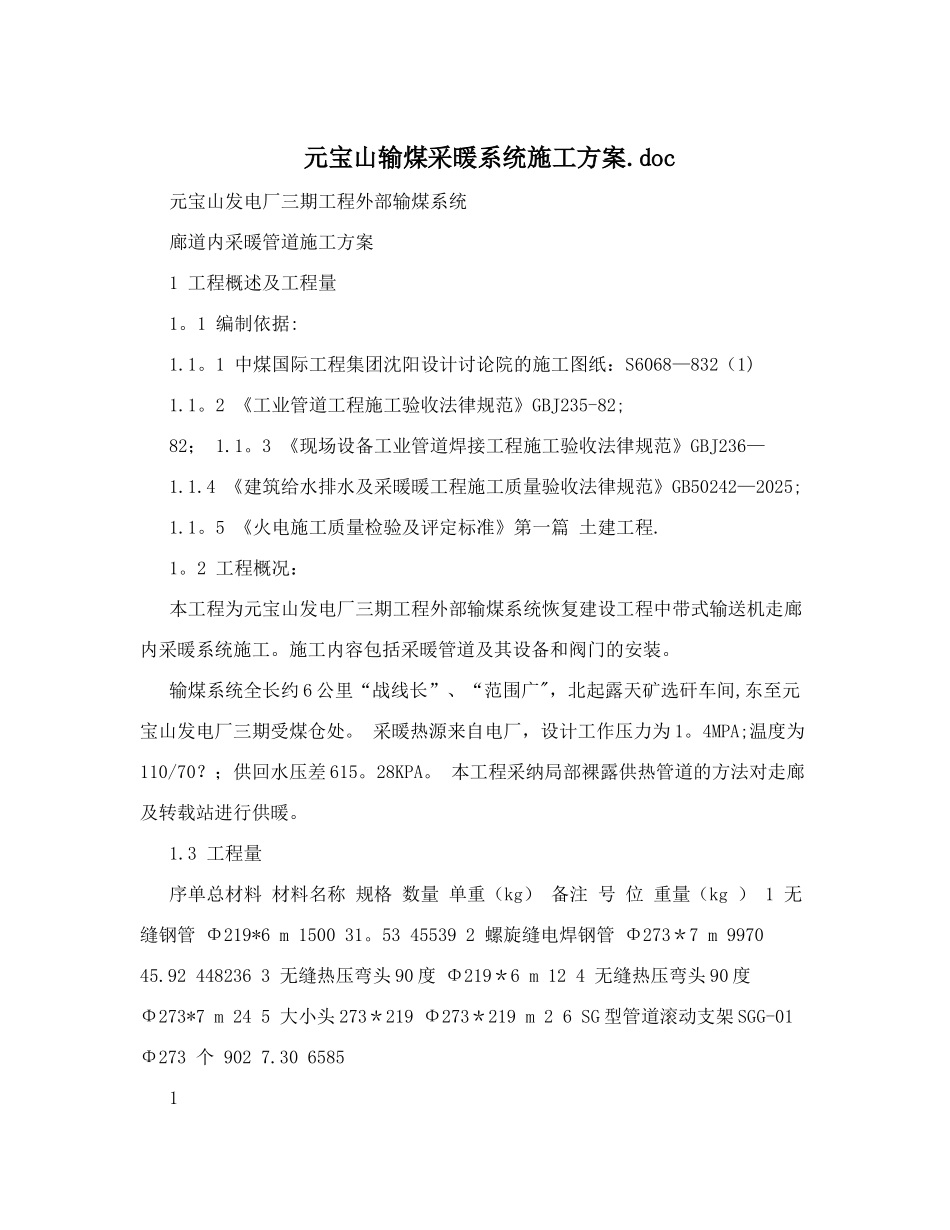

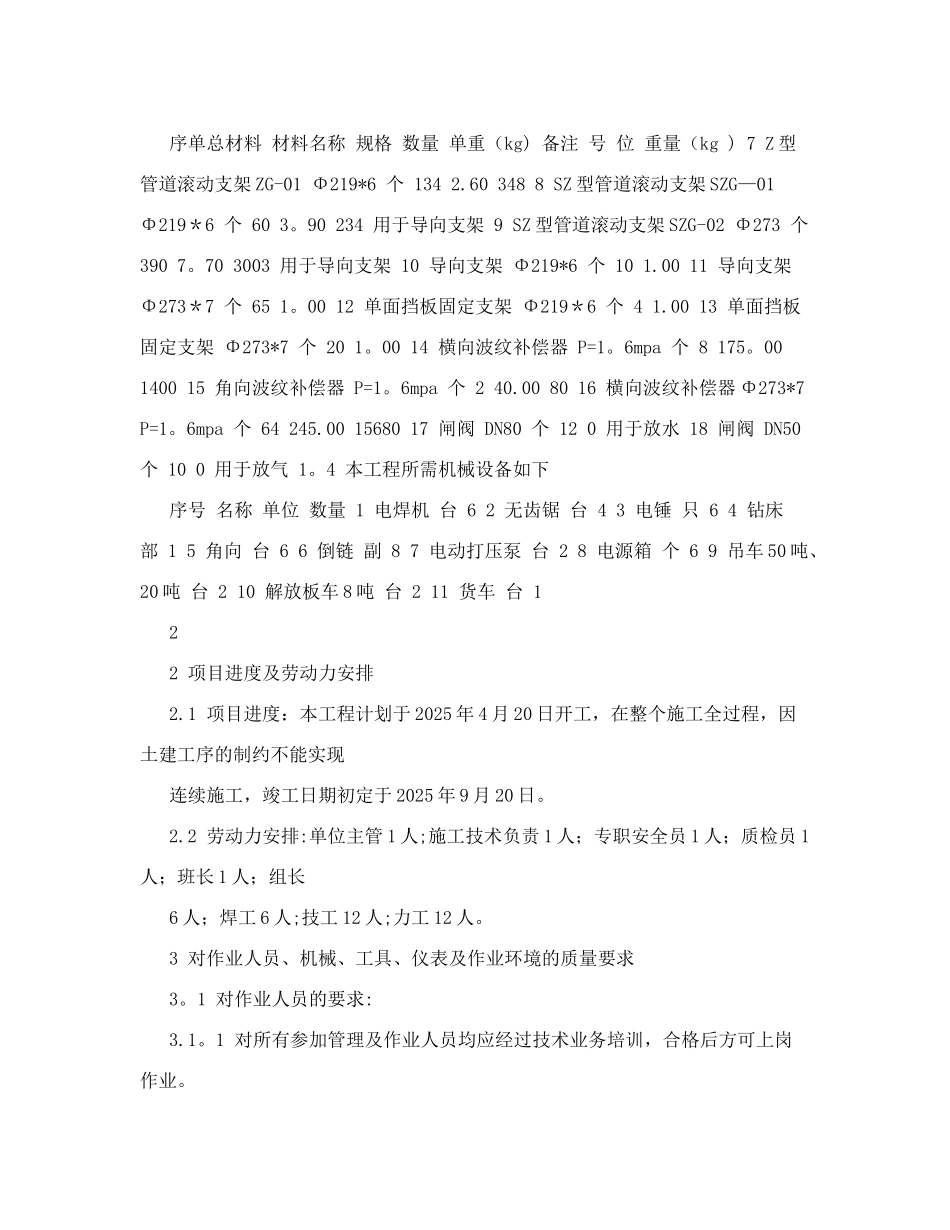

元宝山输煤采暖系统施工方案.doc元宝山发电厂三期工程外部输煤系统 廊道内采暖管道施工方案 1 工程概述及工程量 1。1 编制依据: 1.1。1 中煤国际工程集团沈阳设计讨论院的施工图纸：S6068—832（1) 1.1。2 《工业管道工程施工验收法律规范》GBJ235-82; 82； 1.1。3 《现场设备工业管道焊接工程施工验收法律规范》GBJ236—1.1.4 《建筑给水排水及采暖暖工程施工质量验收法律规范》GB50242—2025; 1.1。5 《火电施工质量检验及评定标准》第一篇 土建工程. 1。2 工程概况： 本工程为元宝山发电厂三期工程外部输煤系统恢复建设工程中带式输送机走廊内采暖系统施工。施工内容包括采暖管道及其设备和阀门的安装。 输煤系统全长约 6 公里“战线长”、“范围广"，北起露天矿选矸车间,东至元宝山发电厂三期受煤仓处。 采暖热源来自电厂，设计工作压力为 1。4MPA;温度为110/70？；供回水压差 615。28KPA。 本工程采纳局部裸露供热管道的方法对走廊及转载站进行供暖。 1.3 工程量 序单总材料 材料名称 规格 数量 单重（kg） 备注 号 位 重量（kg ） 1 无缝钢管 Φ219*6 m 1500 31。53 45539 2 螺旋缝电焊钢管 Φ273＊7 m 9970 45.92 448236 3 无缝热压弯头 90 度 Φ219＊6 m 12 4 无缝热压弯头 90 度 Φ273*7 m 24 5 大小头 273＊219 Φ273＊219 m 2 6 SG 型管道滚动支架 SGG-01 Φ273 个 902 7.30 6585 1 序单总材料 材料名称 规格 数量 单重（kg) 备注 号 位 重量（kg ) 7 Z 型管道滚动支架 ZG-01 Φ219*6 个 134 2.60 348 8 SZ 型管道滚动支架 SZG—01 Φ219＊6 个 60 3。90 234 用于导向支架 9 SZ 型管道滚动支架 SZG-02 Φ273 个 390 7。70 3003 用于导向支架 10 导向支架 Φ219*6 个 10 1.00 11 导向支架 Φ273＊7 个 65 1。00 12 单面挡板固定支架 Φ219＊6 个 4 1.00 13 单面挡板固定支架 Φ273*7 个 20 1。00 14 横向波纹补偿器 P=1。6mpa 个 8 175。00 1400 15 角向波纹补偿器 P=1。6mpa 个 2 40.00 80 16 横向波纹补偿器 Φ273*7 P=1。6mpa 个 64 245.00 15680 17 闸阀 DN80 个 12 0 用于放水 18 闸阀 DN50 个 10 0 用于放气 1。4 本工程所需机械设备如下 序号 名称 单位 数量 1 电焊机 台 6 2 无齿锯 台 4 3 电锤 只 6 4 钻床 部...
