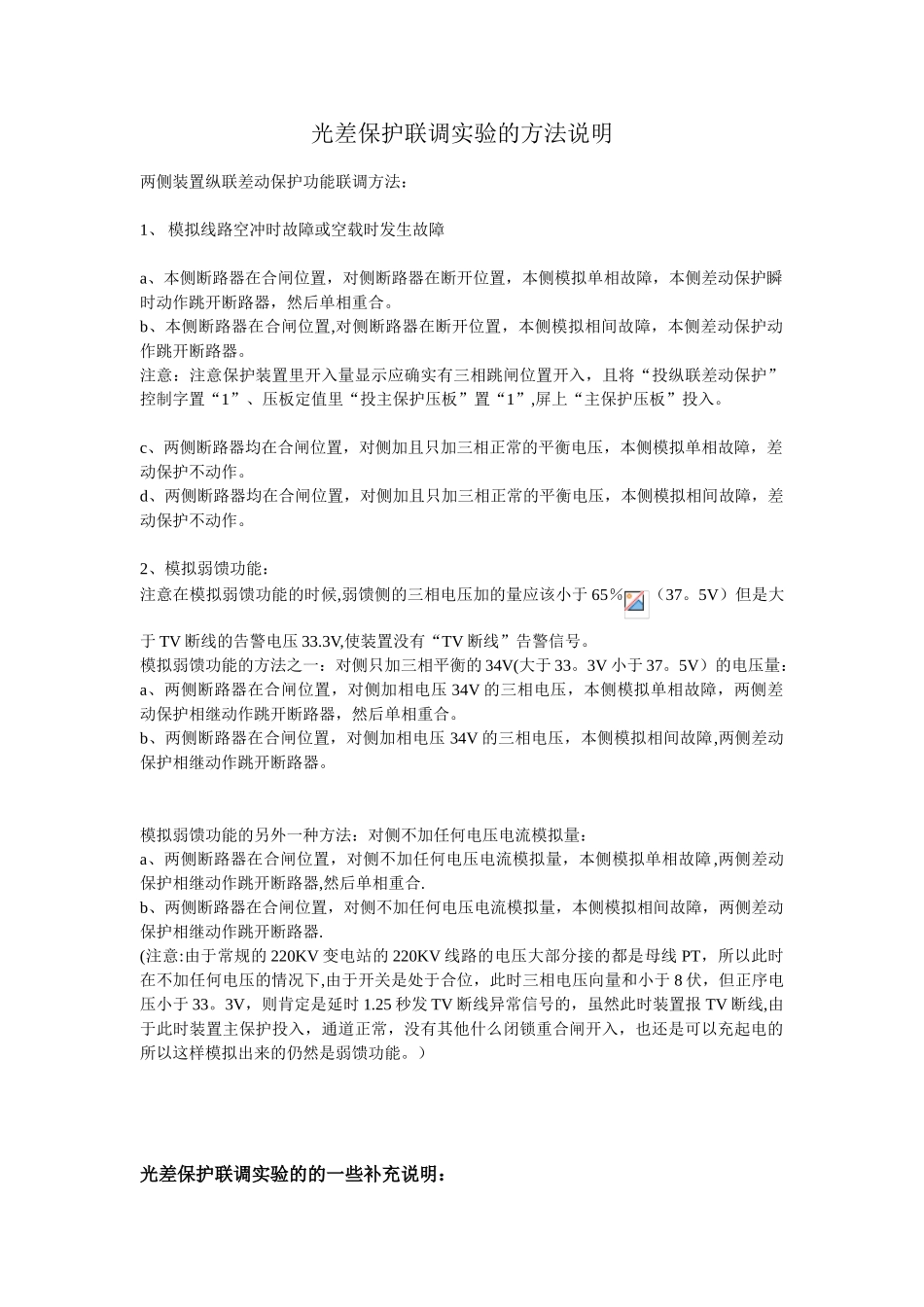

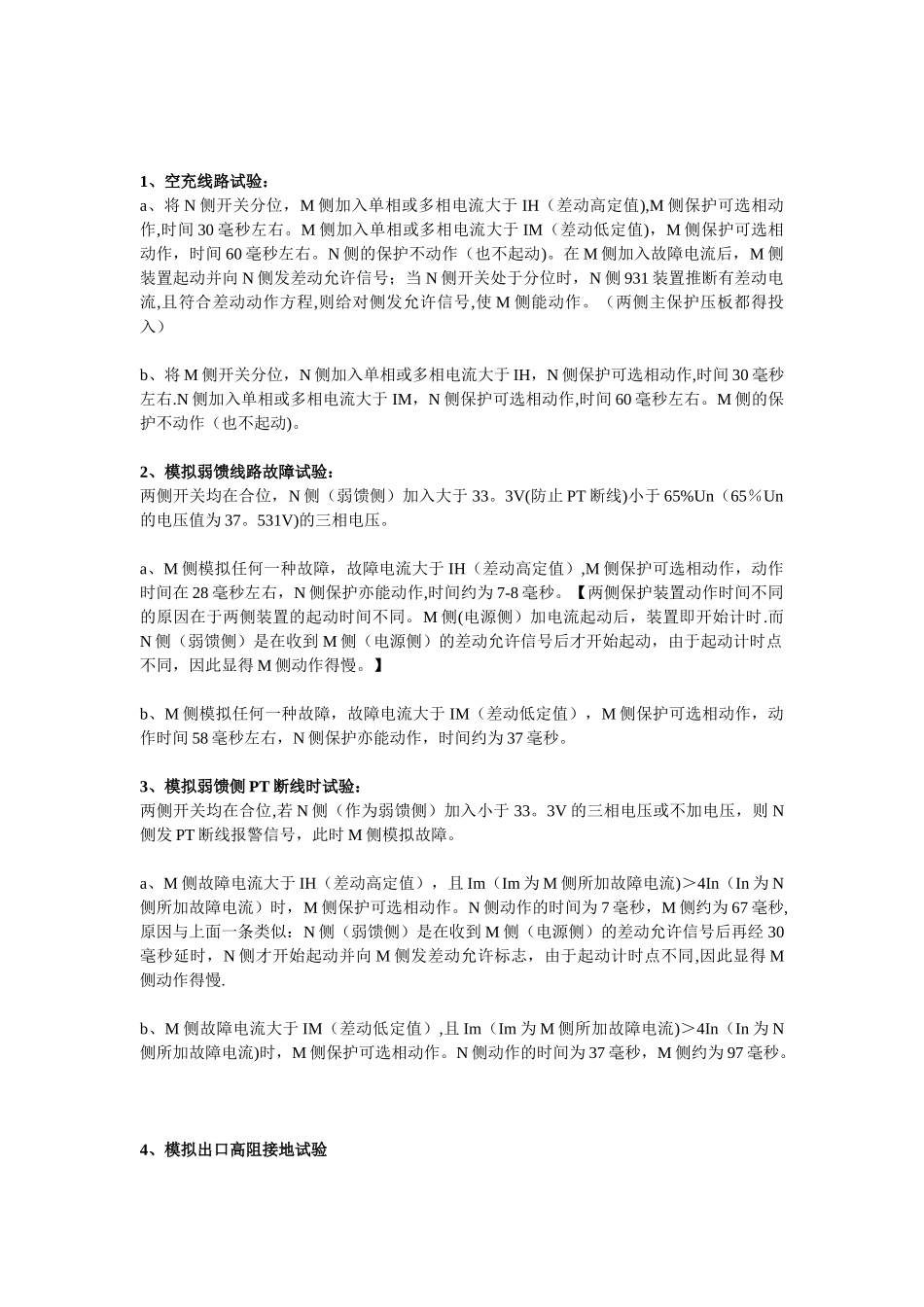

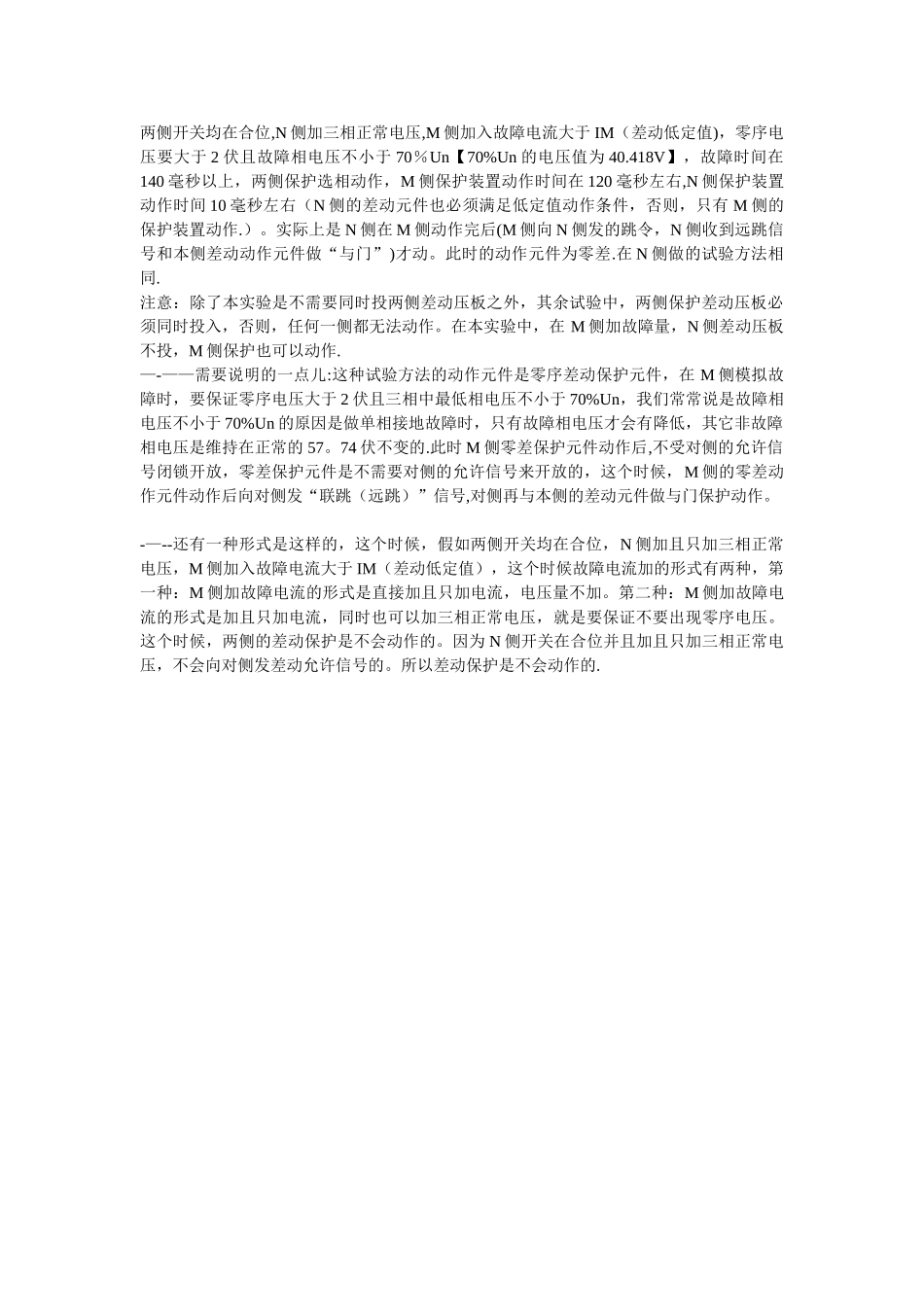

光差保护联调实验的方法说明 两侧装置纵联差动保护功能联调方法：1、 模拟线路空冲时故障或空载时发生故障a、本侧断路器在合闸位置，对侧断路器在断开位置，本侧模拟单相故障，本侧差动保护瞬时动作跳开断路器，然后单相重合。b、本侧断路器在合闸位置,对侧断路器在断开位置，本侧模拟相间故障，本侧差动保护动作跳开断路器。注意：注意保护装置里开入量显示应确实有三相跳闸位置开入，且将“投纵联差动保护”控制字置“1”、压板定值里“投主保护压板”置“1”,屏上“主保护压板”投入。c、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟单相故障，差动保护不动作。d、两侧断路器均在合闸位置，对侧加且只加三相正常的平衡电压，本侧模拟相间故障，差动保护不动作。2、模拟弱馈功能：注意在模拟弱馈功能的时候,弱馈侧的三相电压加的量应该小于 65％（37。5V）但是大于 TV 断线的告警电压 33.3V,使装置没有“TV 断线”告警信号。模拟弱馈功能的方法之一：对侧只加三相平衡的 34V(大于 33。3V 小于 37。5V）的电压量：a、两侧断路器在合闸位置，对侧加相电压 34V 的三相电压，本侧模拟单相故障，两侧差动保护相继动作跳开断路器，然后单相重合。b、两侧断路器在合闸位置，对侧加相电压 34V 的三相电压，本侧模拟相间故障,两侧差动保护相继动作跳开断路器。模拟弱馈功能的另外一种方法：对侧不加任何电压电流模拟量：a、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟单相故障 ,两侧差动保护相继动作跳开断路器,然后单相重合.b、两侧断路器在合闸位置，对侧不加任何电压电流模拟量，本侧模拟相间故障，两侧差动保护相继动作跳开断路器.(注意:由于常规的 220KV 变电站的 220KV 线路的电压大部分接的都是母线 PT，所以此时在不加任何电压的情况下,由于开关是处于合位，此时三相电压向量和小于 8 伏，但正序电压小于 33。3V，则肯定是延时 1.25 秒发 TV 断线异常信号的，虽然此时装置报 TV 断线,由于此时装置主保护投入，通道正常，没有其他什么闭锁重合闸开入，也还是可以充起电的所以这样模拟出来的仍然是弱馈功能。）光差保护联调实验的的一些补充说明：1、空充线路试验：a、将 N 侧开关分位，M 侧加入单相或多相电流大于 IH（差动高定值),M 侧保护可选相动作,时间 30 毫秒左右。M 侧加入单相或多相电流大于 IM（差动低定值)，M 侧保护可选相动作，时间 60 毫秒左右。N...
