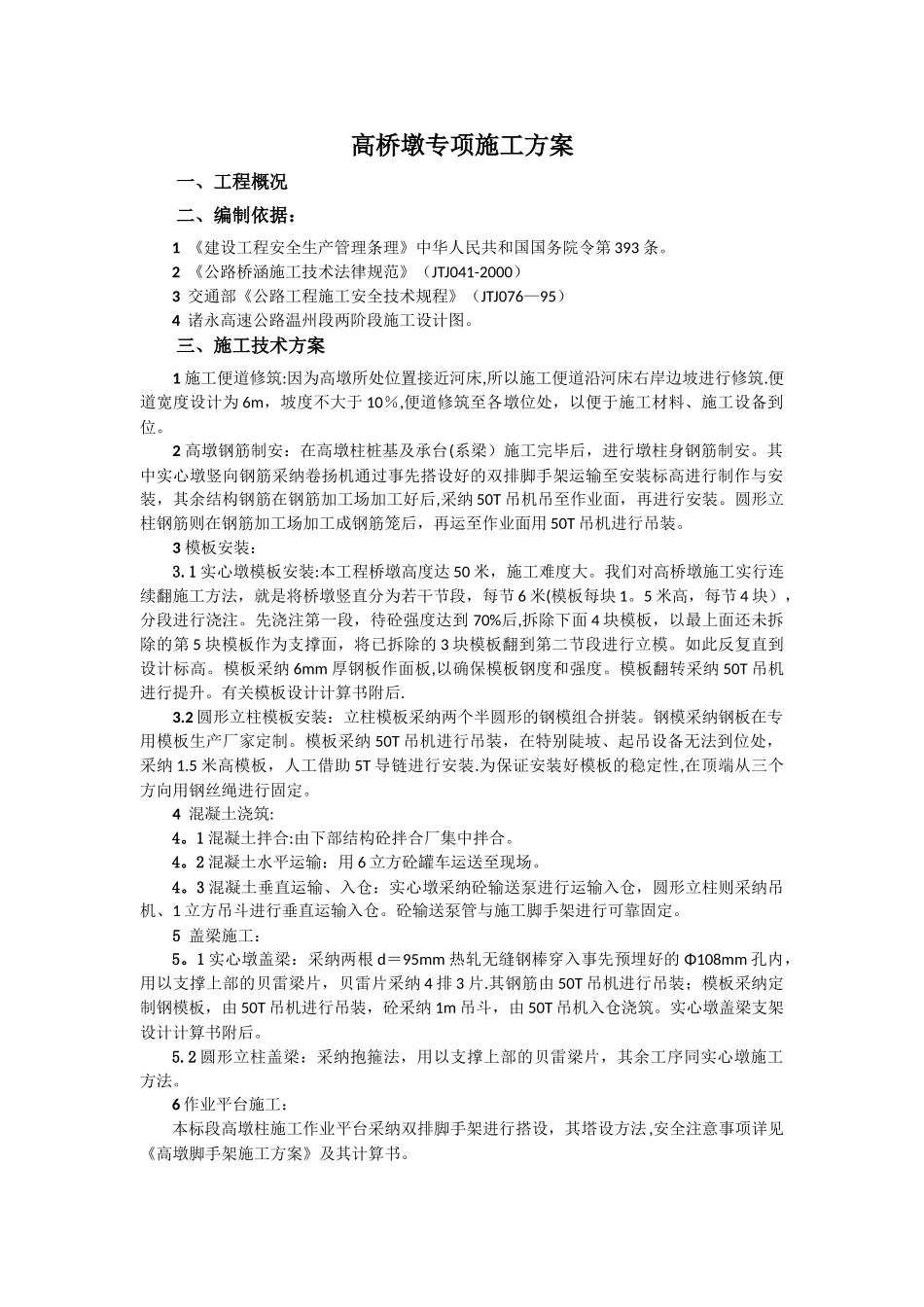

高桥墩专项施工方案一、工程概况二、编制依据：1 《建设工程安全生产管理条理》中华人民共和国国务院令第 393 条。2 《公路桥涵施工技术法律规范》（JTJ041-2000）3 交通部《公路工程施工安全技术规程》（JTJ076—95）4 诸永高速公路温州段两阶段施工设计图。三、施工技术方案1 施工便道修筑:因为高墩所处位置接近河床,所以施工便道沿河床右岸边坡进行修筑.便道宽度设计为 6m，坡度不大于 10％,便道修筑至各墩位处，以便于施工材料、施工设备到位。2 高墩钢筋制安：在高墩柱桩基及承台(系梁）施工完毕后，进行墩柱身钢筋制安。其中实心墩竖向钢筋采纳卷扬机通过事先搭设好的双排脚手架运输至安装标高进行制作与安装，其余结构钢筋在钢筋加工场加工好后,采纳 50T 吊机吊至作业面，再进行安装。圆形立柱钢筋则在钢筋加工场加工成钢筋笼后，再运至作业面用 50T 吊机进行吊装。3 模板安装：3.1 实心墩模板安装:本工程桥墩高度达 50 米，施工难度大。我们对高桥墩施工实行连续翻施工方法，就是将桥墩竖直分为若干节段，每节 6 米(模板每块 1。5 米高，每节 4 块），分段进行浇注。先浇注第一段，待砼强度达到 70%后,拆除下面 4 块模板，以最上面还未拆除的第 5 块模板作为支撑面，将已拆除的 3 块模板翻到第二节段进行立模。如此反复直到设计标高。模板采纳 6mm 厚钢板作面板,以确保模板钢度和强度。模板翻转采纳 50T 吊机进行提升。有关模板设计计算书附后.3.2 圆形立柱模板安装：立柱模板采纳两个半圆形的钢模组合拼装。钢模采纳钢板在专用模板生产厂家定制。模板采纳 50T 吊机进行吊装，在特别陡坡、起吊设备无法到位处，采纳 1.5 米高模板，人工借助 5T 导链进行安装.为保证安装好模板的稳定性,在顶端从三个方向用钢丝绳进行固定。4 混凝土浇筑:4。1 混凝土拌合:由下部结构砼拌合厂集中拌合。4。2 混凝土水平运输：用 6 立方砼罐车运送至现场。4。3 混凝土垂直运输、入仓：实心墩采纳砼输送泵进行运输入仓，圆形立柱则采纳吊机、1 立方吊斗进行垂直运输入仓。砼输送泵管与施工脚手架进行可靠固定。5 盖梁施工：5。1 实心墩盖梁：采纳两根 d＝95mm 热轧无缝钢棒穿入事先预埋好的 Φ108mm 孔内，用以支撑上部的贝雷梁片，贝雷片采纳 4 排 3 片.其钢筋由 50T 吊机进行吊装；模板采纳定制钢模板，由 50T 吊机进行吊装，砼采纳 1m 吊斗，由 50T 吊机入仓浇筑。实心墩盖梁支架设计计...
