高中物理 1.4实验：用打点计时器测速度学案 新人教版必修1

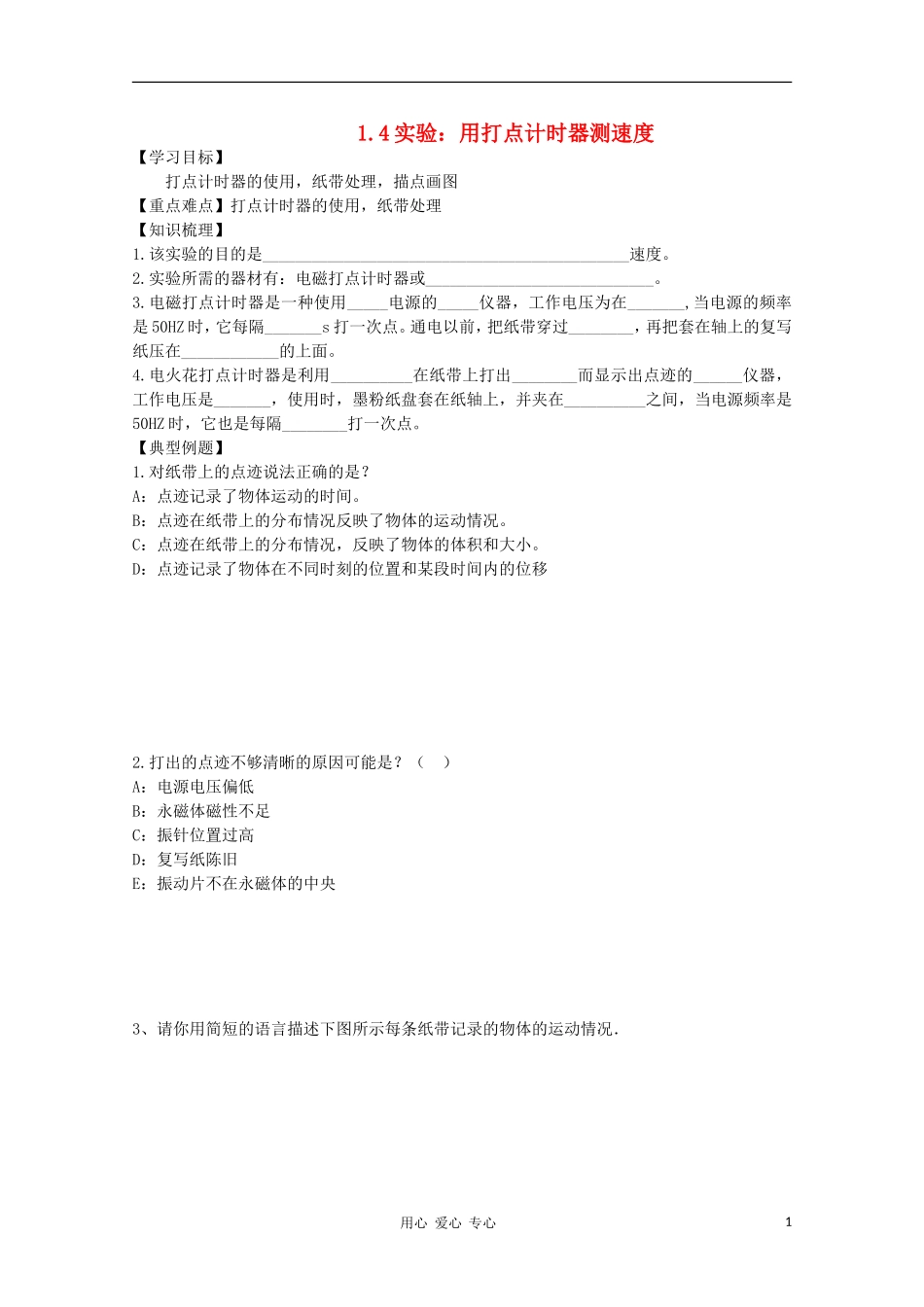

1.4 实验：用打点计时器测速度【学习目标】打点计时器的使用，纸带处理，描点画图【重点难点】打点计时器的使用，纸带处理【知识梳理】1.该实验的目的是_____________________________________________速度。2.实验所需的器材有：电磁打点计时器或____________________________。3.电磁打点计时器是一种使用_____电源的_____仪器，工作电压为在_______,当电源的频率是 50HZ 时，它每隔_______s 打一次点。通电以前，把纸带穿过________，再把套在轴上的复写纸压在____________的上面。4.电火花打点计时器是利用__________在纸带上打出________而显示出点迹的______仪器，工作电压是_______，使用时，墨粉纸盘套在纸轴上，并夹在__________之间，当电源频率是50HZ 时，它也是每隔________打一次点。【典型例题】1.对纸带上的点迹说法正确的是？A：点迹记录了物体运动的时间。B：点迹在纸带上的分布情况反映了物体的运动情况。C：点迹在纸带上的分布情况，反映了物体的体积和大小。D：点迹记录了物体在不同时刻的位置和某段时间内的位移2.打出的点迹不够清晰的原因可能是？（ ）A：电源电压偏低B：永磁体磁性不足C：振针位置过高D：复写纸陈旧E：振动片不在永磁体的中央3、请你用简短的语言描述下图所示每条纸带记录的物体的运动情况． 用心 爱心 专心14.如图所示，打点计时器所用电源的频率为 50HZ，某次试验中得到的一条纸带，用毫米刻度尺测 量 情 况 如 图 所 示 ， 纸 带 在 A,C 间 的 平 均 速 度 为 ______m/s, 在 A,D 间 的 平 均 速 度 为_________m/s,B 点的速度更接近于 _________m/s.【当堂训练】1.一学生在练习使用电磁打点计时器时，纸带上打出的不是圆点，而是一些短线，这可能因为（）A打点计时器错接在直流电源上B.电源电压不稳定C.打点计时器使用的电压过高D.振针到复写纸片的距离太小2.如图所示是一条利用打点计时器打出的纸带,0,1,2,3,4、5、6是七个计数点，每相邻两个计数点之间还有四个点未画出，各计数点到。点的距离如图所示．求出各计数点的瞬时速度并画出v- t图象．（已知打下0点时速度为零）用心 爱心 专心23.当纸带与运动物体连接时，打点计时器在纸带上打出点痕，关于纸带上点痕的说法中正确的是（）A.点痕记录了物体运动的时间B.点痕记录了物体在不同时间内的位移C.点在纸带上的分布情况反映了物体的运动情况D.根据纸带上的点痕可以较准确地知道某一时刻运动物体的瞬时速...
