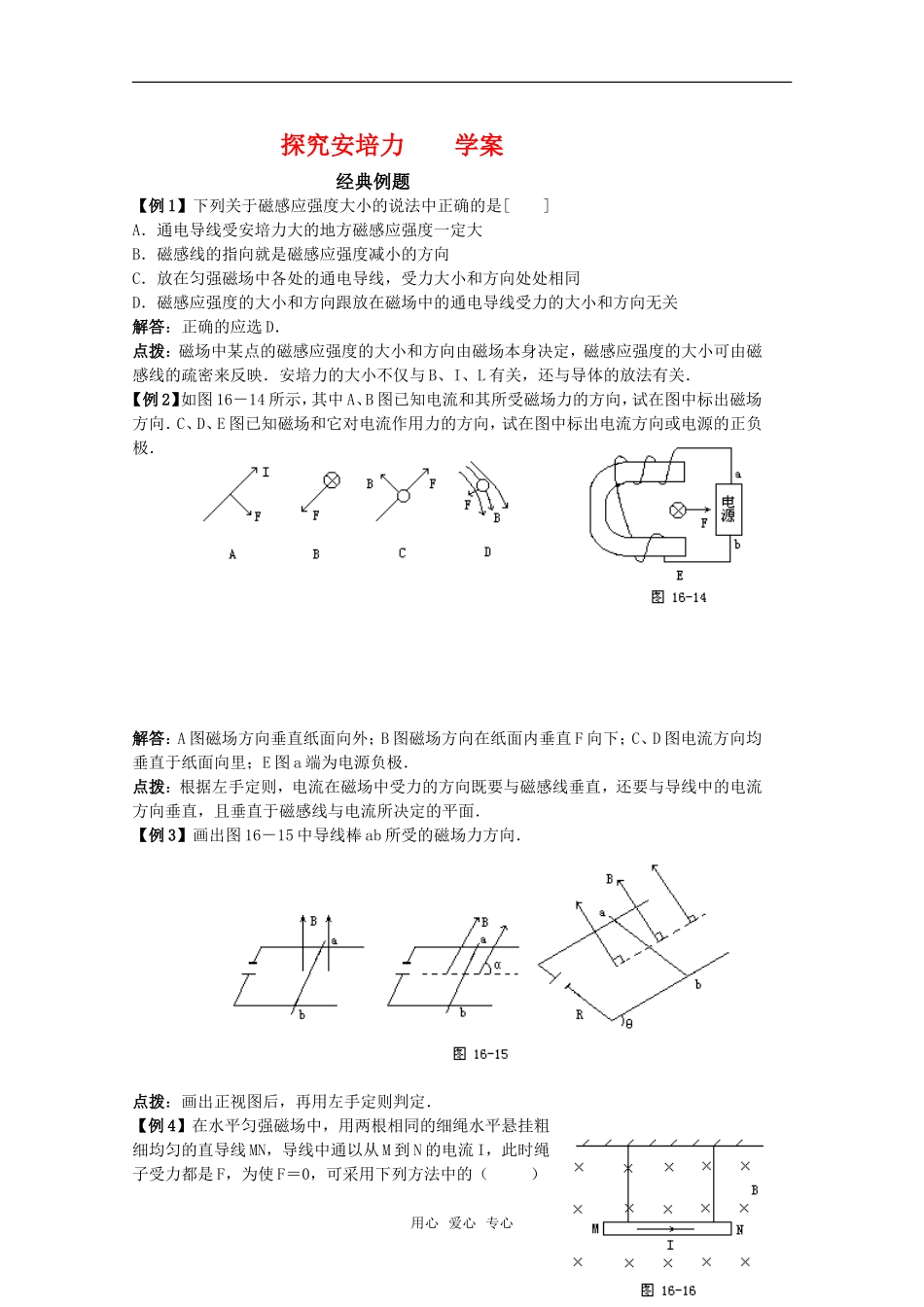

探究安培力 学案 经典例题【例 1】下列关于磁感应强度大小的说法中正确的是[ ]A．通电导线受安培力大的地方磁感应强度一定大B．磁感线的指向就是磁感应强度减小的方向C．放在匀强磁场中各处的通电导线，受力大小和方向处处相同D．磁感应强度的大小和方向跟放在磁场中的通电导线受力的大小和方向无关解答：正确的应选 D．点拨：磁场中某点的磁感应强度的大小和方向由磁场本身决定，磁感应强度的大小可由磁感线的疏密来反映．安培力的大小不仅与 B、I、L 有关，还与导体的放法有关．【例 2】如图 16－14 所示，其中 A、B 图已知电流和其所受磁场力的方向，试在图中标出磁场方向．C、D、E 图已知磁场和它对电流作用力的方向，试在图中标出电流方向或电源的正负极．解答：A 图磁场方向垂直纸面向外；B 图磁场方向在纸面内垂直 F 向下；C、D 图电流方向均垂直于纸面向里；E 图 a 端为电源负极．点拨：根据左手定则，电流在磁场中受力的方向既要与磁感线垂直，还要与导线中的电流方向垂直，且垂直于磁感线与电流所决定的平面．【例 3】画出图 16－15 中导线棒 ab 所受的磁场力方向．点拨：画出正视图后，再用左手定则判定．【例 4】在水平匀强磁场中，用两根相同的细绳水平悬挂粗细均匀的直导线 MN，导线中通以从 M 到 N 的电流 I，此时绳子受力都是 F，为使 F＝0，可采用下列方法中的（ ） 用心 爱心 专心A．把电流强度增大到某一值B．把电流强度减小到某一值C．使电流 I 反向D．使磁场 B 反向点拨：用左手定则判定出磁场力方向，再根据平衡知识解决．参考答案：A【例 5】例 1、如图所示，三根通电直导线垂直纸面放置，位于 b、c、d 处，通电电流大小相同，方向如图。a 位于 bd 中点。则 a 点的磁感应强度方向是( )A．垂直纸面指向纸里B．垂直纸面指向纸外C．沿纸面由 a 指向 bD．沿纸面由 a 指向 c解析：根据安培定则：b、d 两根导线在 a 点形成的磁场，磁感应强度大小相等，方向相反，合磁感应强度应为零，故 a 点磁场就由通电导线 c 来决定，根据安培定则在 a 点处的磁场，磁感应强度方向应为沿纸面由 a 指向 b，正确选项为 C。【例 6】如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由移动，当导线通过图示方向电流时，导线的运动情况是（从上往下看）（）A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时...
