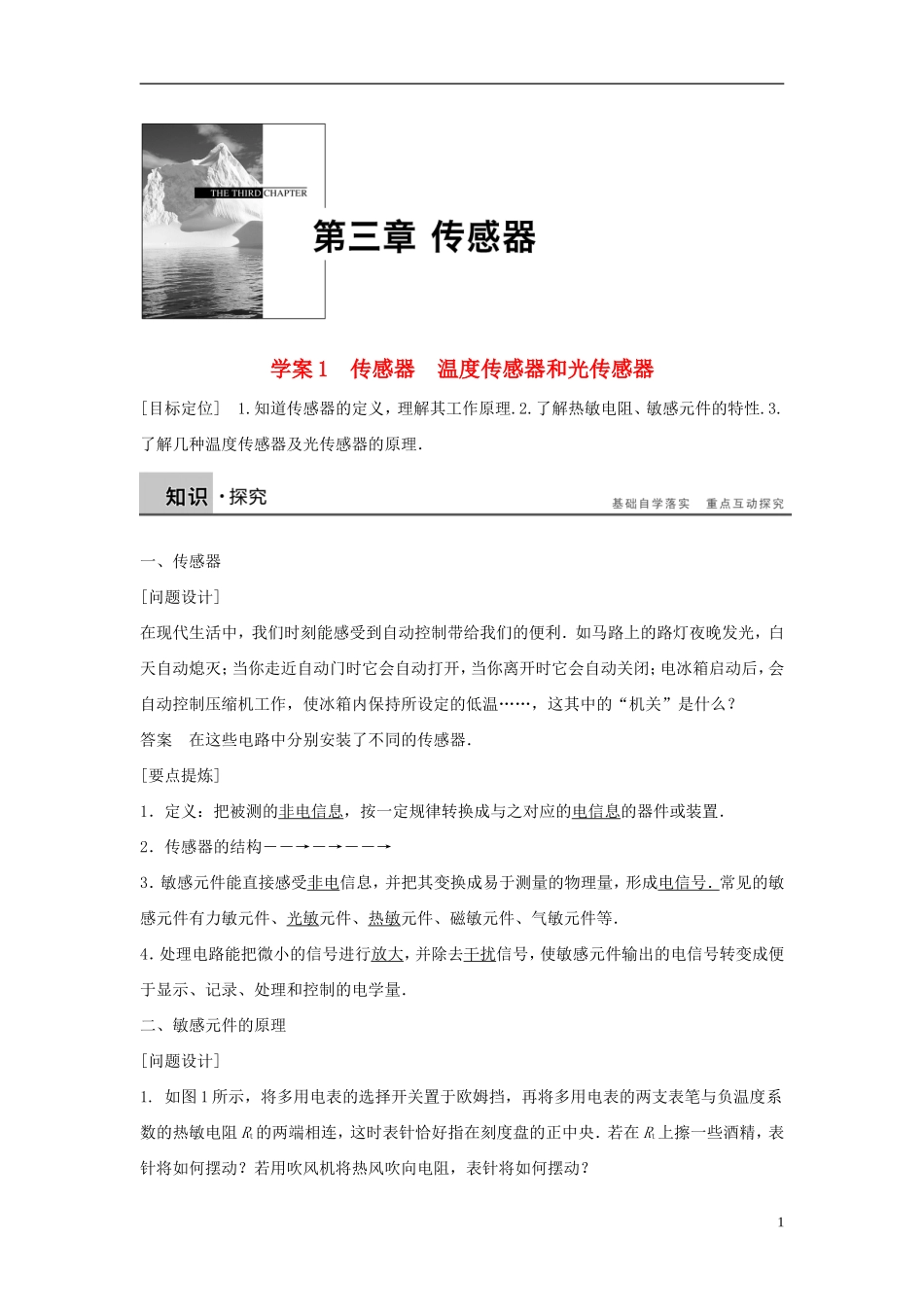

学案 1 传感器 温度传感器和光传感器[目标定位] 1.知道传感器的定义，理解其工作原理.2.了解热敏电阻、敏感元件的特性.3.了解几种温度传感器及光传感器的原理．一、传感器[问题设计]在现代生活中，我们时刻能感受到自动控制带给我们的便利．如马路上的路灯夜晚发光，白天自动熄灭；当你走近自动门时它会自动打开，当你离开时它会自动关闭；电冰箱启动后，会自动控制压缩机工作，使冰箱内保持所设定的低温……，这其中的“机关”是什么？答案 在这些电路中分别安装了不同的传感器．[要点提炼]1．定义：把被测的非电信息，按一定规律转换成与之对应的电信息的器件或装置．2．传感器的结构――→―→――→3．敏感元件能直接感受非电信息，并把其变换成易于测量的物理量，形成电信号．常见的敏感元件有力敏元件、光敏元件、热敏元件、磁敏元件、气敏元件等．4．处理电路能把微小的信号进行放大，并除去干扰信号，使敏感元件输出的电信号转变成便于显示、记录、处理和控制的电学量．二、敏感元件的原理[问题设计]1. 如图 1 所示，将多用电表的选择开关置于欧姆挡，再将多用电表的两支表笔与负温度系数的热敏电阻 Rt的两端相连，这时表针恰好指在刻度盘的正中央．若在 Rt上擦一些酒精，表针将如何摆动？若用吹风机将热风吹向电阻，表针将如何摆动？1图 1答案 由于酒精蒸发，热敏电阻 Rt温度降低，电阻值增大，指针应向左偏；用吹风机将热风吹向电阻 Rt，电阻 Rt温度升高，电阻值减小，指针将向右偏．2．如图 2 所示连接电路，把磁铁靠近或远离干簧管，观察电路中所发生的现象．你认为干簧管起了什么作用？图 2答案 把磁铁靠近干簧管时，簧片在磁场的作用下会磁化为异名磁极相对的磁铁．当磁力大于簧片的弹力时，两者紧密地接触，电路连通，灯亮．因此，干簧管串联在电路中就成为一个由磁场控制的开关．[要点提炼]1．热敏电阻是用半导体材料制成的，它具有电阻随温度灵敏变化的特性，可以实现对温度的测量．2．干簧管是一种能感知磁场的敏感元件，在电路中的作用就是一个由磁场控制的开关．三、温度传感器[问题设计]如图 3 所示为电熨斗的构造，其中双金属片上层金属的热膨胀系数大于下层金属．图 3(1)常温下，电熨斗的上、下触点应当是接触的还是分离的？当温度过高时双金属片将怎样起作用？(2)熨烫棉麻衣物需要设定较高的温度，熨烫丝绸衣物需要设定较低的温度，这是如何利用调温旋钮来实现的？2答案 (1)常温时，电熨斗的上、下...
