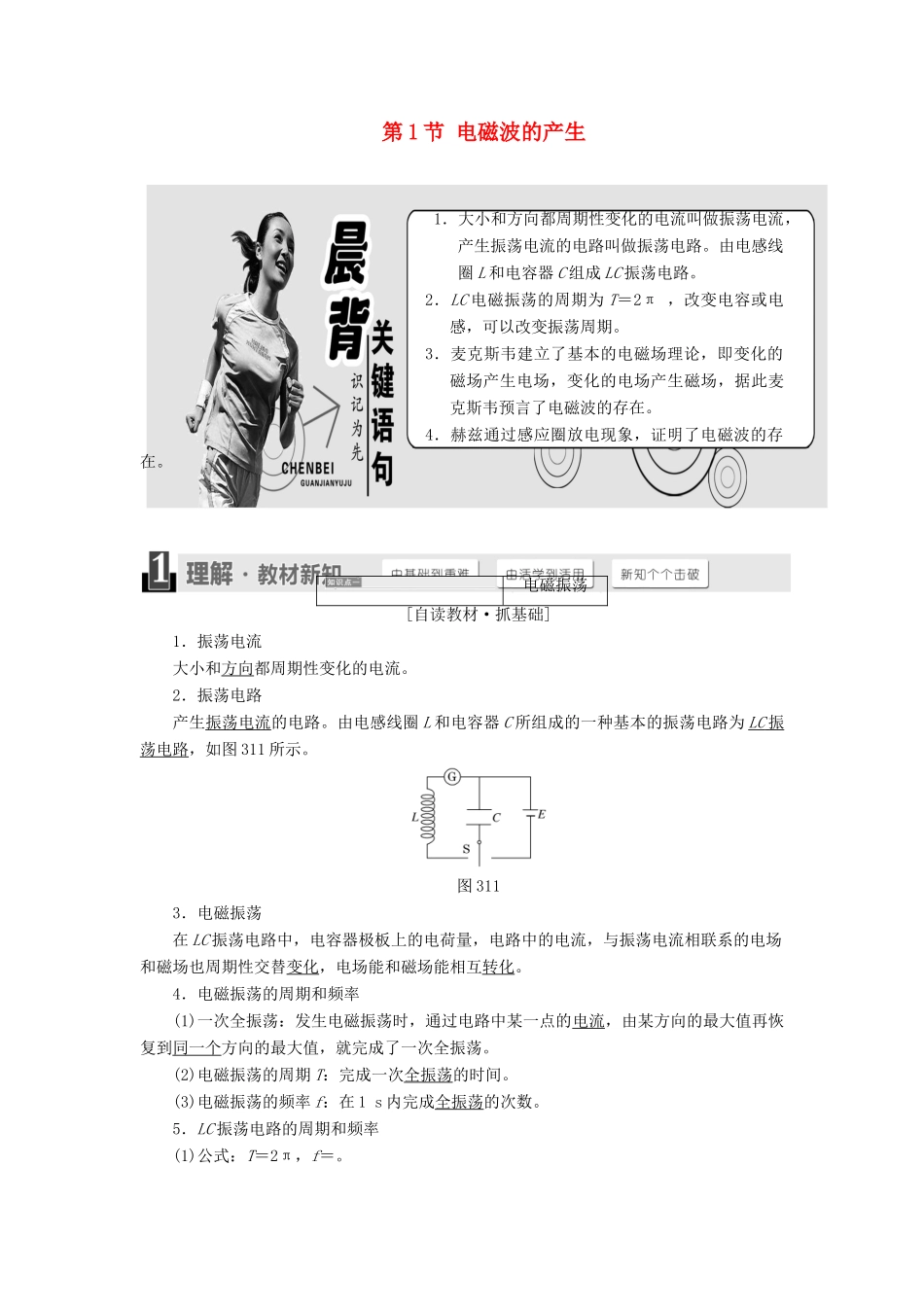

第 1 节 电磁波的产生 1．大小和方向都周期性变化的电流叫做振荡电流，产生振荡电流的电路叫做振荡电路。由电感线圈 L 和电容器 C 组成 LC 振荡电路。2．LC 电磁振荡的周期为 T＝2π ，改变电容或电感，可以改变振荡周期。3．麦克斯韦建立了基本的电磁场理论，即变化的磁场产生电场，变化的电场产生磁场，据此麦克斯韦预言了电磁波的存在。4．赫兹通过感应圈放电现象，证明了电磁波的存在。电磁振荡[自读教材·抓基础]1．振荡电流大小和方向都周期性变化的电流。2．振荡电路产生振荡电流的电路。由电感线圈 L 和电容器 C 所组成的一种基本的振荡电路为 LC 振 荡电路，如图 311 所示。图 3113．电磁振荡在 LC 振荡电路中，电容器极板上的电荷量，电路中的电流，与振荡电流相联系的电场和磁场也周期性交替变化，电场能和磁场能相互转化。4．电磁振荡的周期和频率(1)一次全振荡：发生电磁振荡时，通过电路中某一点的电流，由某方向的最大值再恢复到同一个方向的最大值，就完成了一次全振荡。(2)电磁振荡的周期 T：完成一次全振荡的时间。(3)电磁振荡的频率 f：在 1 s 内完成全振荡的次数。5．LC 振荡电路的周期和频率(1)公式：T＝2π，f＝。(2)单位：周期 T、频率 f、自感系数 L、电容 C 的单位分别是秒 (s) 、赫兹(Hz)、亨利(H)、法(F)。[跟随名师·解疑难]1．如何用图像对应分析 i、q 的变化？图 312图 3132．振荡过程中电荷量 q、电场强度 E、电流 i、磁感应强度 B 及能量的对应关系时刻(时间)工作过程qEiB能量0放电瞬间qmEm00E 电最大E 磁最小0→放电过程qm→0Em→00→im0→BmE 电→E 磁放电结束00imBmE 电最小E 磁最大→充电过程0→qm0→Emim→0Bm→0E 磁→E 电充电结束qmEm00E 电最大E 磁最小→放电过程qm→0Em→00→im0→BmE 电→E 磁放电结束00imBmE 电最小E 磁最大→T充电过程0→qm0→Emim→0Bm→0E 磁→E 电T充电结束qmEm00E 电最大E 磁最小[特别提醒] 振荡电流 i＝，由极板上电荷量的变化率决定，与电荷量的多少无关，如放电结束的瞬间，电荷量为零，而电流最大。[学后自检]┄┄┄┄┄┄┄┄┄┄┄┄┄(小试身手)关于 LC 振荡电路中的振荡电流，下列说法中正确的是( )A．振荡电流最大时，电容器两极板间的电场强度最大B．振荡电流为零时，线圈中自感电动势为零C．振荡电流增大的过程中，线圈中的磁场能转化为电场能D．振荡电流减小的过程中，线圈中的磁场能转化为...
