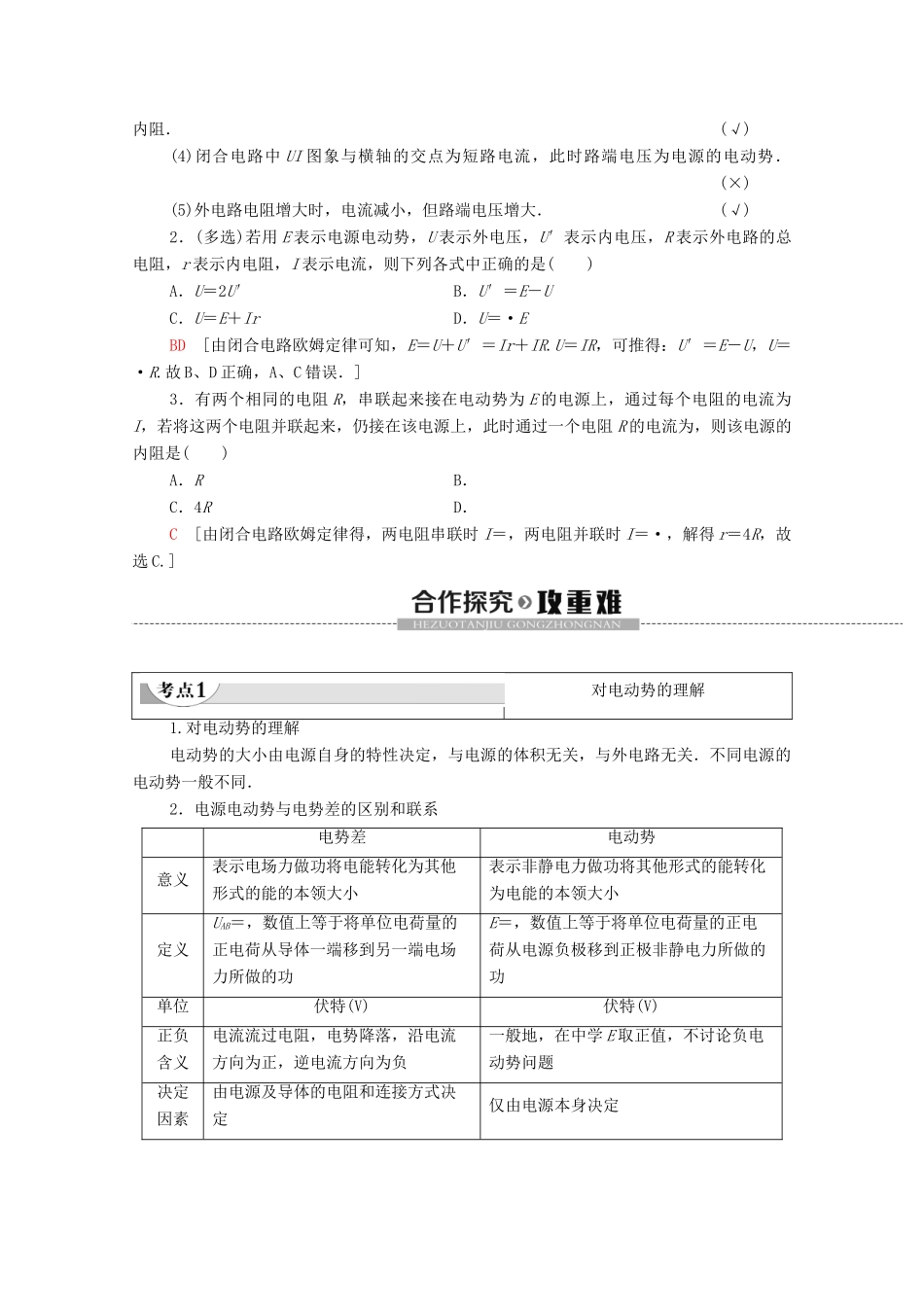

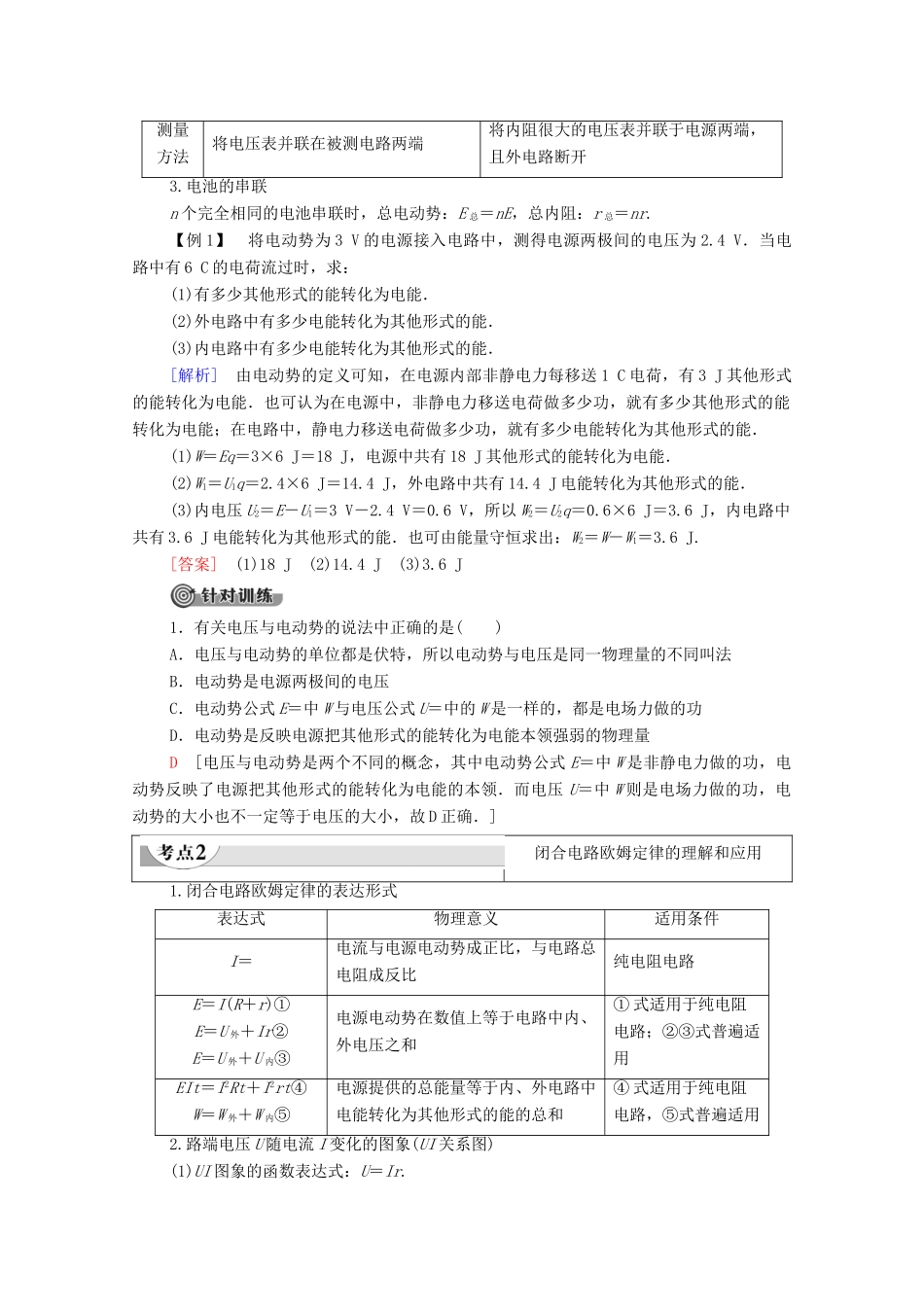

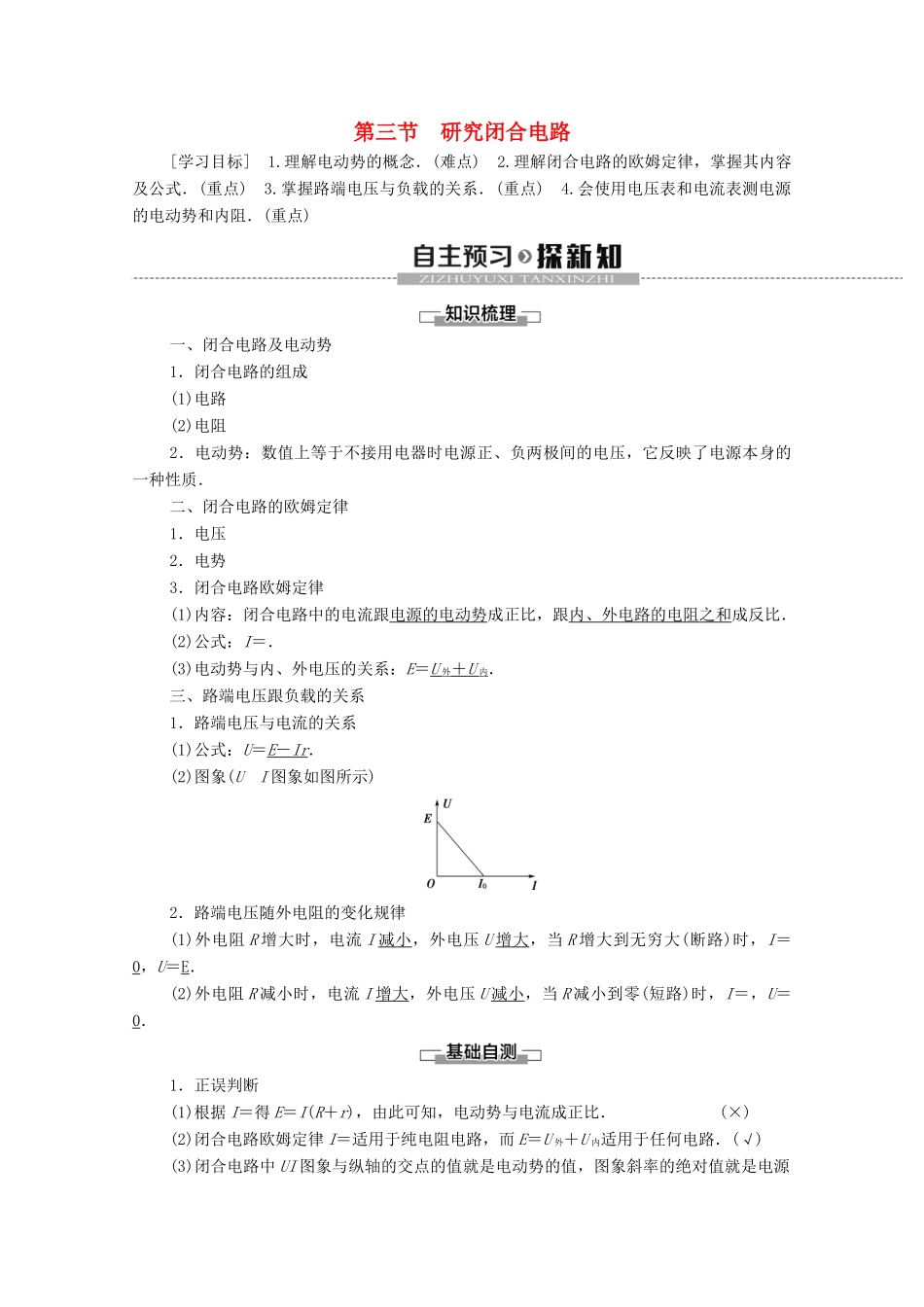

第三节 研究闭合电路[学习目标] 1.理解电动势的概念．(难点) 2.理解闭合电路的欧姆定律，掌握其内容及公式．(重点) 3.掌握路端电压与负载的关系．(重点) 4.会使用电压表和电流表测电源的电动势和内阻．(重点)一、闭合电路及电动势1．闭合电路的组成(1)电路(2)电阻2．电动势：数值上等于不接用电器时电源正、负两极间的电压，它反映了电源本身的一种性质．二、闭合电路的欧姆定律1．电压2．电势3．闭合电路欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式：I＝．(3)电动势与内、外电压的关系：E＝U 外＋ U 内．三、路端电压跟负载的关系1．路端电压与电流的关系(1)公式：U＝E － Ir ．(2)图象(UI 图象如图所示)2．路端电压随外电阻的变化规律(1)外电阻 R 增大时，电流 I 减小，外电压 U 增大，当 R 增大到无穷大(断路)时，I＝0，U＝E．(2)外电阻 R 减小时，电流 I 增大，外电压 U 减小，当 R 减小到零(短路)时，I＝，U＝0．1．正误判断(1)根据 I＝得 E＝I(R＋r)，由此可知，电动势与电流成正比．(×)(2)闭合电路欧姆定律 I＝适用于纯电阻电路，而 E＝U 外＋U 内适用于任何电路．(√)(3)闭合电路中 UI 图象与纵轴的交点的值就是电动势的值，图象斜率的绝对值就是电源内阻．(√)(4)闭合电路中 UI 图象与横轴的交点为短路电流，此时路端电压为电源的电动势．(×)(5)外电路电阻增大时，电流减小，但路端电压增大．(√)2．(多选)若用 E 表示电源电动势，U 表示外电压，U′表示内电压，R 表示外电路的总电阻，r 表示内电阻，I 表示电流，则下列各式中正确的是( )A．U＝2U′B．U′＝E－UC．U＝E＋IrD．U＝·EBD [由闭合电路欧姆定律可知，E＝U＋U′＝Ir＋IR.U＝IR，可推得：U′＝E－U，U＝·R.故 B、D 正确，A、C 错误．]3．有两个相同的电阻 R，串联起来接在电动势为 E 的电源上，通过每个电阻的电流为I，若将这两个电阻并联起来，仍接在该电源上，此时通过一个电阻 R 的电流为，则该电源的内阻是( )A．RB．C．4RD．C [由闭合电路欧姆定律得，两电阻串联时 I＝，两电阻并联时 I＝·，解得 r＝4R，故选 C.]对电动势的理解1.对电动势的理解电动势的大小由电源自身的特性决定，与电源的体积无关，与外电路无关．不同电源的电动势一般不同．2．电源电动势与电势差的区别和联系电势差电动势意义表示电场力做功将电能转化为其他形式的能的本领大...
