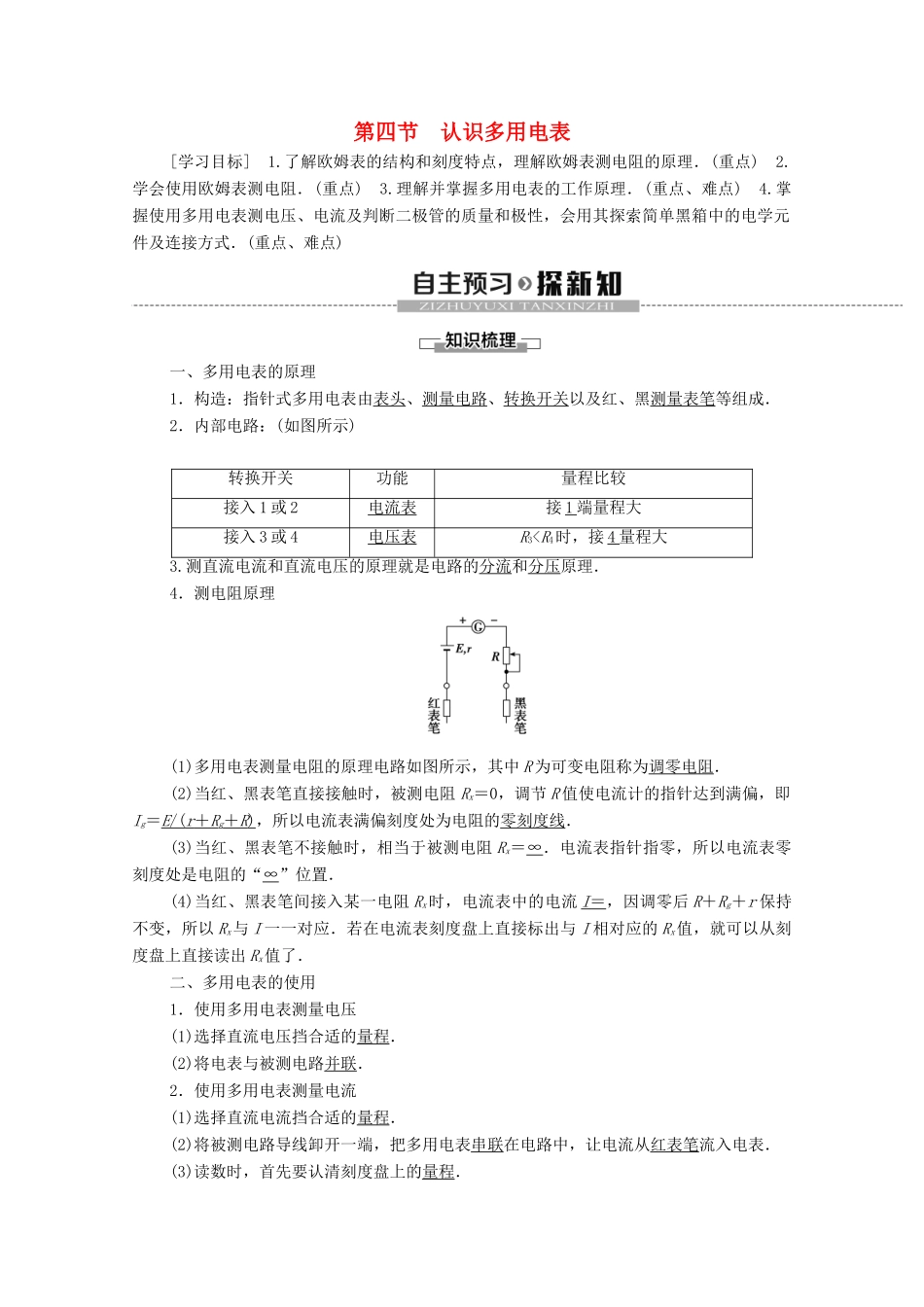

第四节 认识多用电表[学习目标] 1.了解欧姆表的结构和刻度特点，理解欧姆表测电阻的原理．(重点) 2.学会使用欧姆表测电阻．(重点) 3.理解并掌握多用电表的工作原理．(重点、难点) 4.掌握使用多用电表测电压、电流及判断二极管的质量和极性，会用其探索简单黑箱中的电学元件及连接方式．(重点、难点)一、多用电表的原理1．构造：指针式多用电表由表头、测量电路、转换开关以及红、黑测量表笔等组成．2．内部电路：(如图所示)转换开关功能量程比较接入 1 或 2电流表接 1 端量程大接入 3 或 4电压表R3
