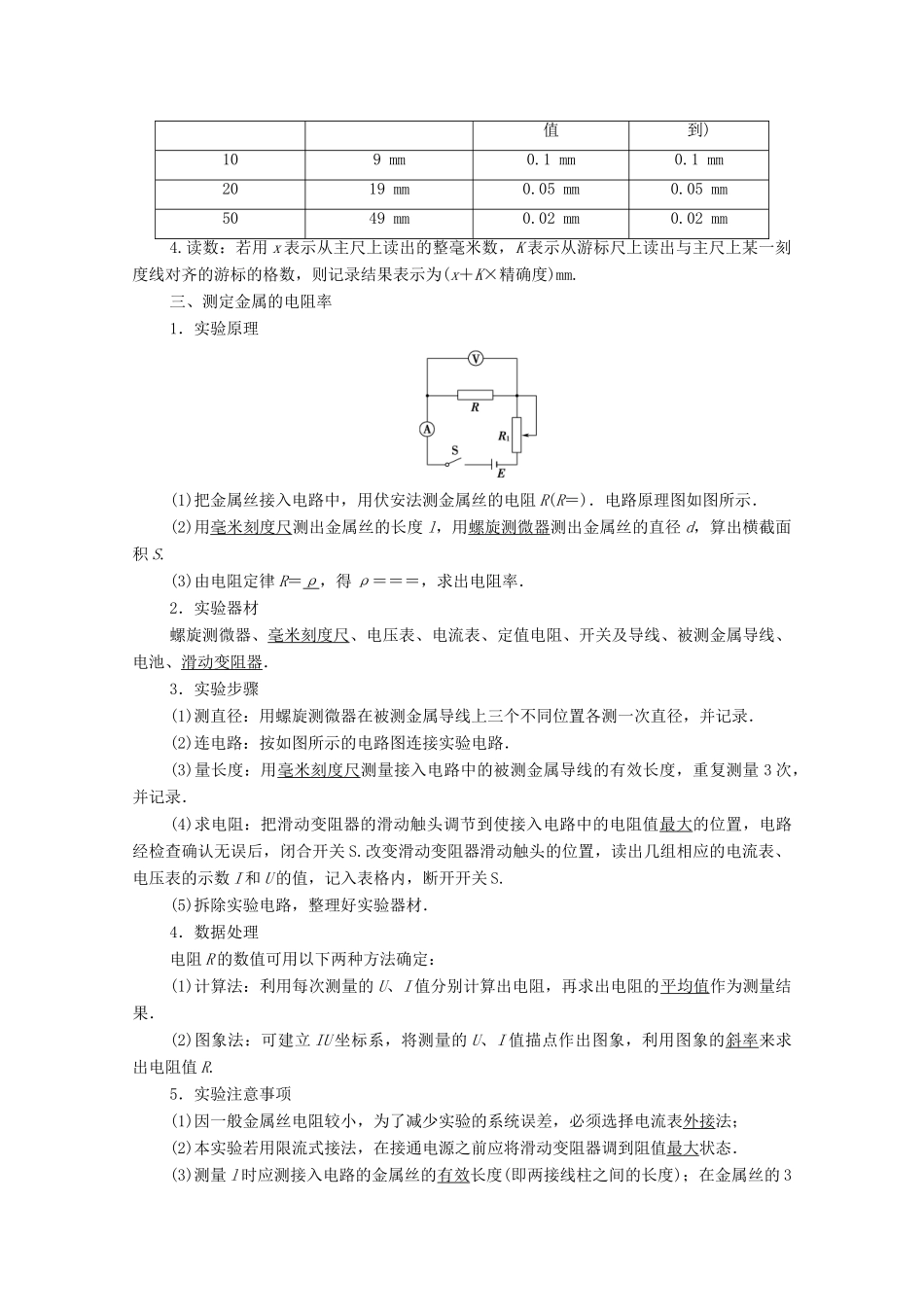

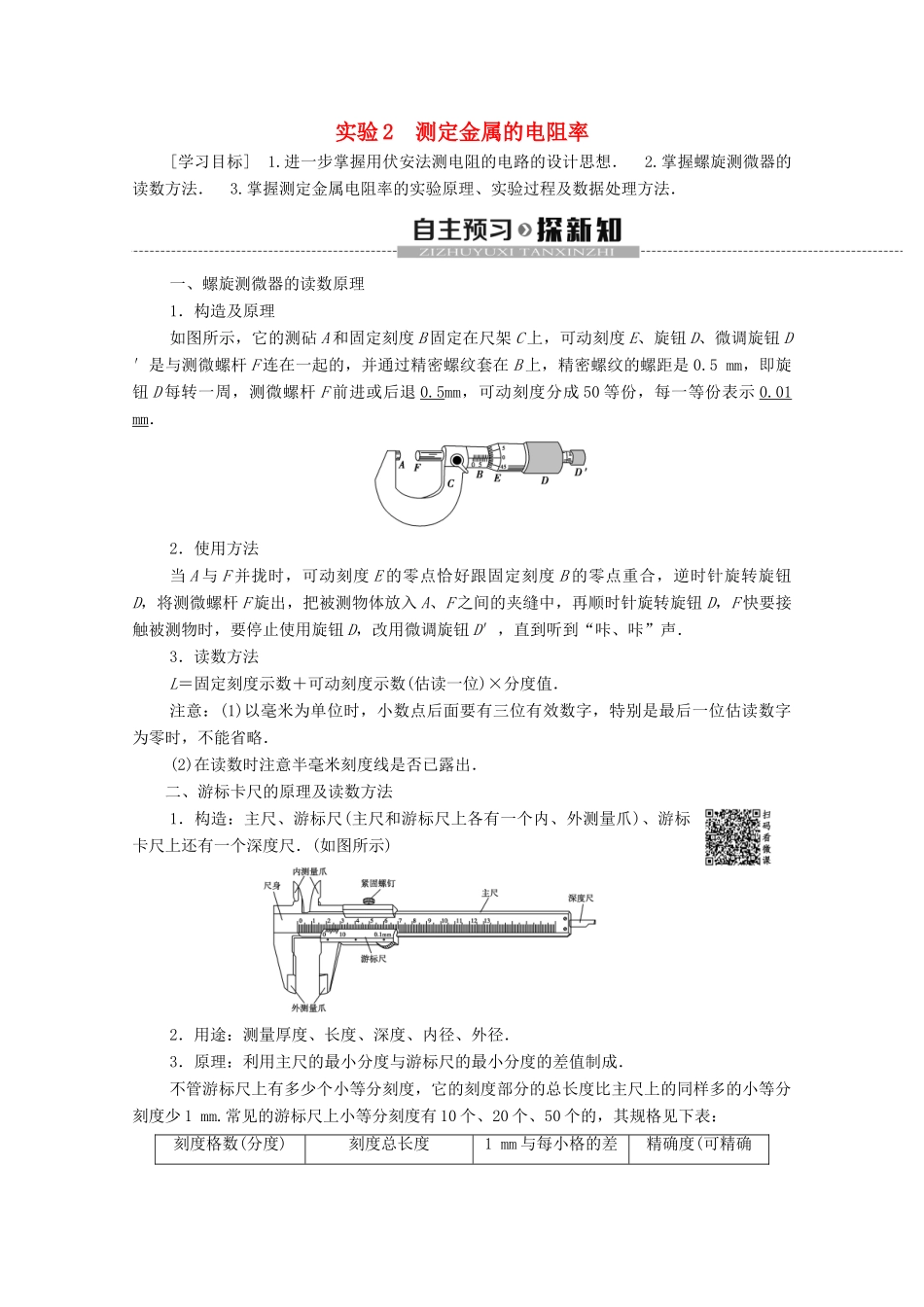

实验 2 测定金属的电阻率[学习目标] 1.进一步掌握用伏安法测电阻的电路的设计思想． 2.掌握螺旋测微器的读数方法． 3.掌握测定金属电阻率的实验原理、实验过程及数据处理方法．一、螺旋测微器的读数原理1．构造及原理如图所示，它的测砧 A 和固定刻度 B 固定在尺架 C 上，可动刻度 E、旋钮 D、微调旋钮 D′是与测微螺杆 F 连在一起的，并通过精密螺纹套在 B 上，精密螺纹的螺距是 0.5 mm，即旋钮 D 每转一周，测微螺杆 F 前进或后退 0.5mm，可动刻度分成 50 等份，每一等份表示 0.01 mm．2．使用方法当 A 与 F 并拢时，可动刻度 E 的零点恰好跟固定刻度 B 的零点重合，逆时针旋转旋钮D，将测微螺杆 F 旋出，把被测物体放入 A、F 之间的夹缝中，再顺时针旋转旋钮 D，F 快要接触被测物时，要停止使用旋钮 D，改用微调旋钮 D′，直到听到“咔、咔”声．3．读数方法L＝固定刻度示数＋可动刻度示数(估读一位)×分度值．注意：(1)以毫米为单位时，小数点后面要有三位有效数字，特别是最后一位估读数字为零时，不能省略．(2)在读数时注意半毫米刻度线是否已露出．二、游标卡尺的原理及读数方法1．构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图所示)2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少 1 mm.常见的游标尺上小等分刻度有 10 个、20 个、50 个的，其规格见下表：刻度格数(分度)刻度总长度1 mm 与每小格的差精确度(可精确值到)109 mm0.1 mm0.1 mm2019 mm0.05 mm0.05 mm5049 mm0.02 mm0.02 mm4.读数：若用 x 表示从主尺上读出的整毫米数，K 表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度)mm.三、测定金属的电阻率1．实验原理(1)把金属丝接入电路中，用伏安法测金属丝的电阻 R(R＝)．电路原理图如图所示．(2)用毫米刻度尺测出金属丝的长度 l，用螺旋测微器测出金属丝的直径 d，算出横截面积 S.(3)由电阻定律 R＝ρ，得 ρ＝＝＝，求出电阻率．2．实验器材螺旋测微器、毫米刻度尺、电压表、电流表、定值电阻、开关及导线、被测金属导线、电池、滑动变阻器．3．实验步骤(1)测直径：用螺旋测微器在被测金属导线上三个不同位置各测一次直径...
