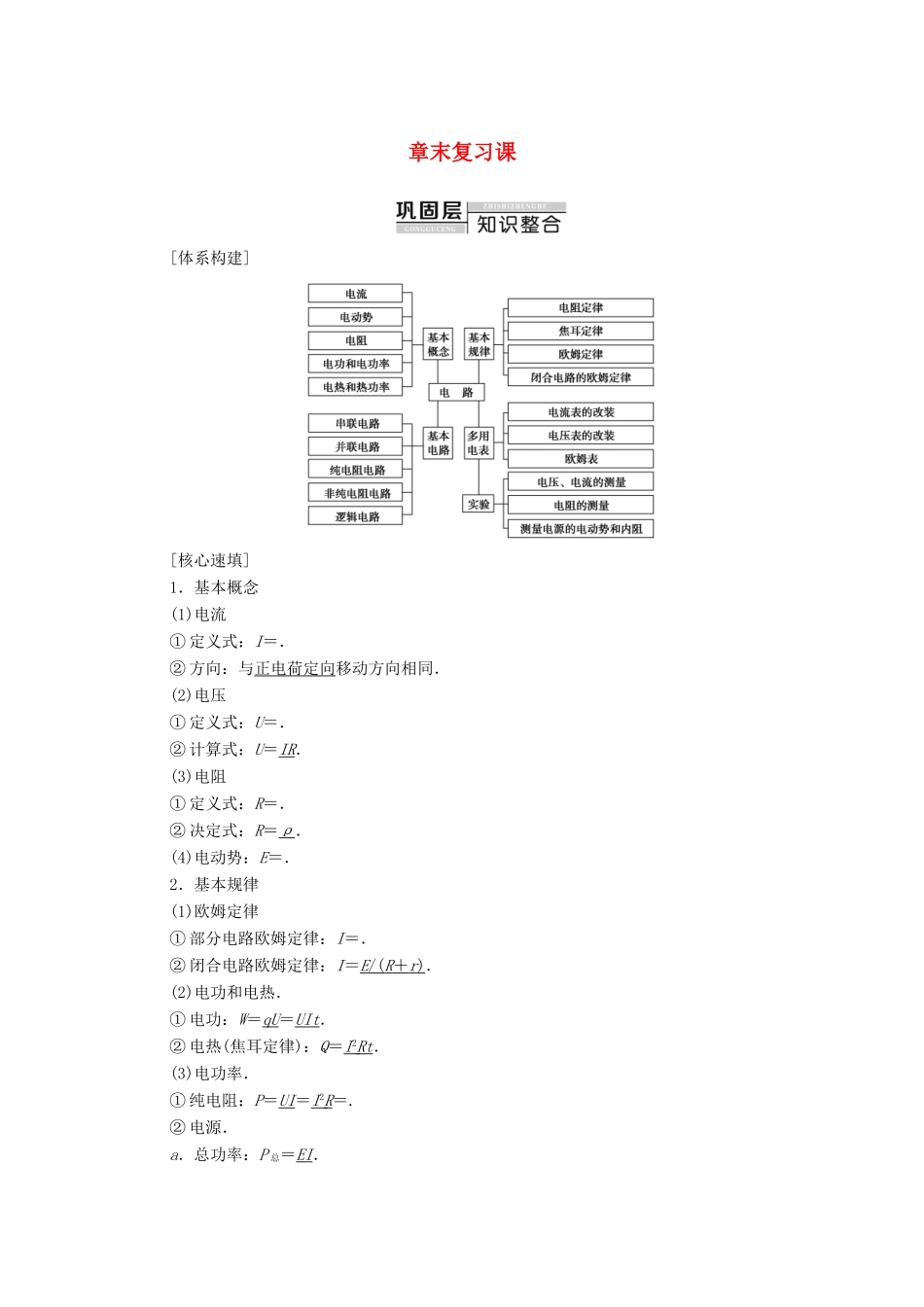

章末复习课[体系构建][核心速填]1．基本概念(1)电流① 定义式：I＝．② 方向：与正电荷定向移动方向相同．(2)电压① 定义式：U＝．② 计算式：U＝IR．(3)电阻① 定义式：R＝．② 决定式：R＝ρ．(4)电动势：E＝．2．基本规律(1)欧姆定律① 部分电路欧姆定律：I＝．② 闭合电路欧姆定律：I＝E /( R ＋ r ) ．(2)电功和电热．① 电功：W＝qU＝UIt．② 电热(焦耳定律)：Q＝I 2 Rt ．(3)电功率．① 纯电阻：P＝UI＝I 2 R ＝.② 电源．a．总功率：P 总＝EI．b．发热功率：P 热＝I 2 r ．c．输出功率：P 出＝UI．d．关系：P 总＝P 出＋ P 热．闭合电路的动态问题分析1．特点电路中局部的变化会引起整个电路电阻、电流、电压、电功率的变化，牵一“发”而动全局．2．基本方法(1)分析电路，弄清电路的串、并联关系，各电表所测的对象，明确变阻器阻值的变化情况．(2)先整体，后局部，注意内外电路的联系．首先判断外电阻 R 的变化情况，再根据闭合电路欧姆定律 I＝判断干路电流的变化，进而明确路端电压的变化情况．(3)分清变和不变的量及它们之间的关系，先研究不变的量，再研究变化的量的变化情况．3．分析步骤(1)确定电路的外电阻 R 外如何变化．(2)根据闭合电路欧姆定律 I＝确定电路的总电流如何变化．(3)由 U 外＝E－Ir，确定电源的外电压(路端电压)如何变化．(4)由部分电路欧姆定律，确定干路上某定值电阻两端的电压如何变化．(5)确定支路电压及通过各支路的电流如何变化．【例 1】 在如图所示的电路中，R1、R2、R3和 R4皆为定值电阻，R5为可变电阻，电源的电动势为 E，内阻为 r，设电流表 A1的读数为 I1，电流表 A2的读数为 I2，电压表 V1的示数为U1，电压表 V2 的读数为 U2，当 R5 的滑片向 a 端移动过程中，电流表 A1 的读数变化量大小为ΔI1，电流表 A2的读数变化量大小 ΔI2，电压表 V1的读数变化量大小为 ΔU1，电压表 V2的读数变化量大小为 ΔU2，则( )A．I1变大，ΔU1>ΔU2，不变B．I1变大，ΔU1<ΔU2，变小C．I1变小，I2变小，变小D．U1变小，U2变小，不变D [当 R5的滑片向图中 a 端移动时，R5变小，外电路总电阻变小，由闭合电路欧姆定律知，总电流 I1变大，路端电压变小，U1变小．根据闭合电路欧姆定律知 U2＝E－I1(r＋R1＋R3)，I1 增大，则 U2 变小，因此 I2 变小；而 U1 变小、U2 变小、R1＋R3 的总电压增大，则知ΔU1<ΔU2.由闭合电路欧姆定律知...
