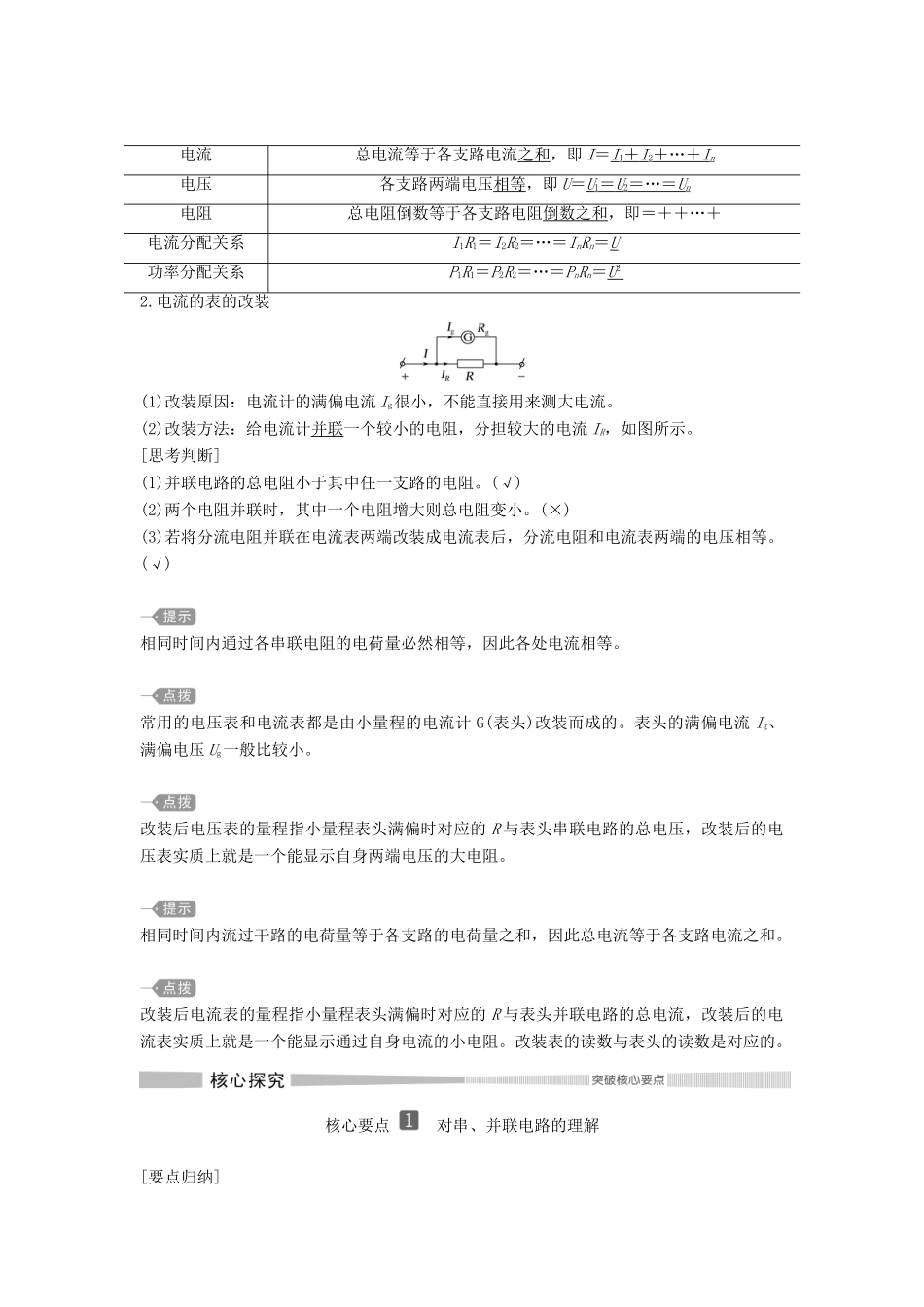

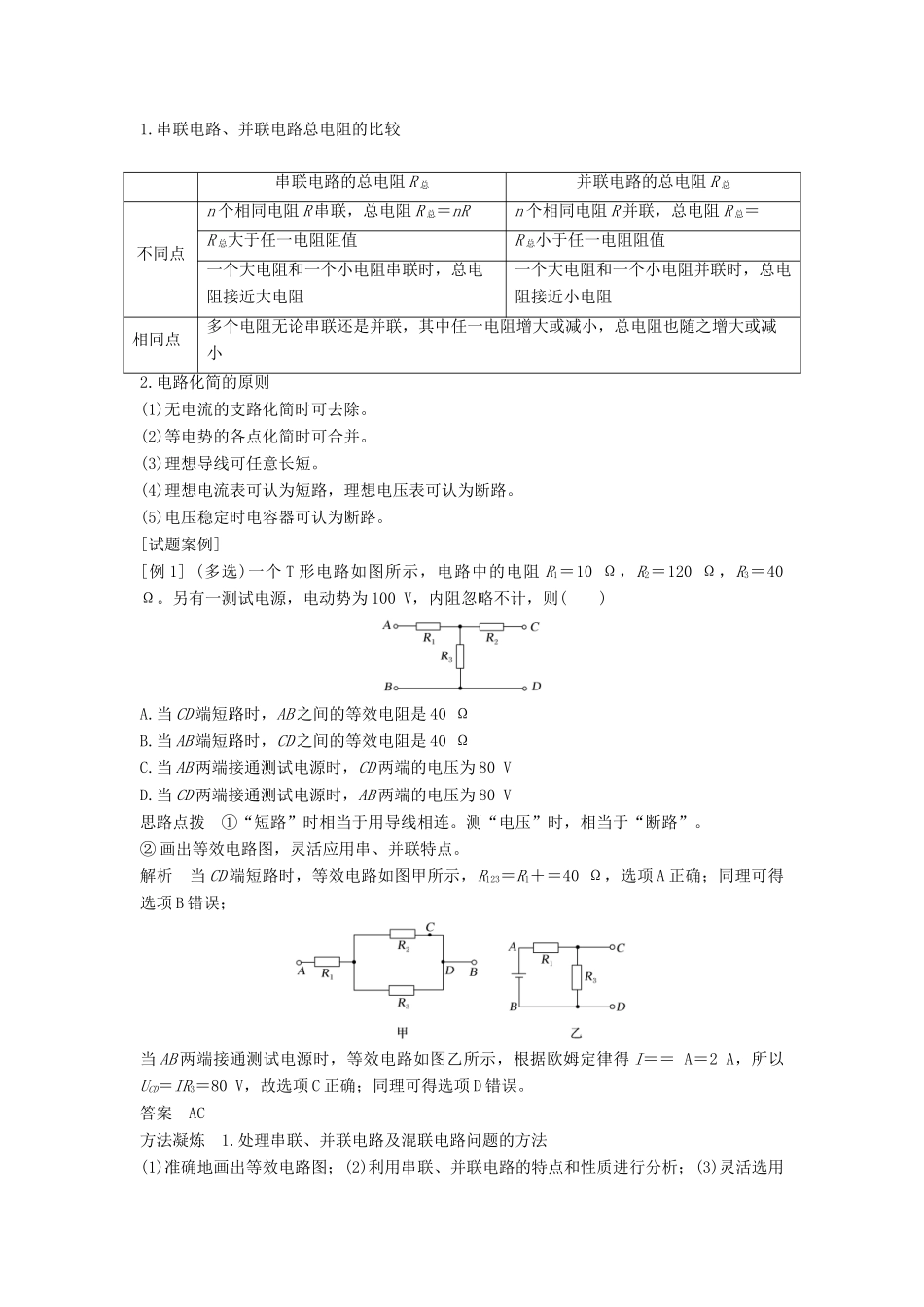

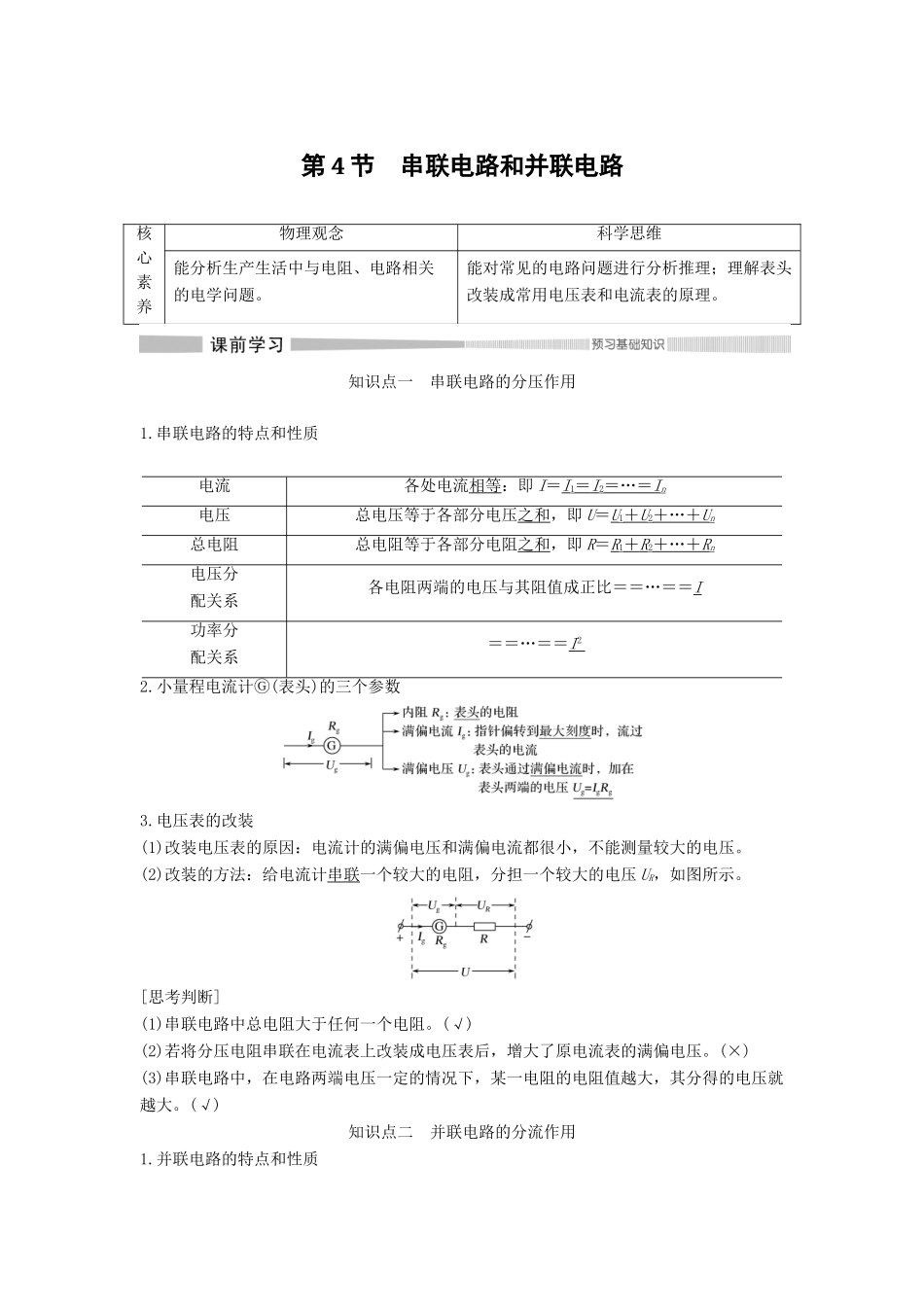

第 4 节 串联电路和并联电路核心素养物理观念科学思维能分析生产生活中与电阻、电路相关的电学问题。能对常见的电路问题进行分析推理；理解表头改装成常用电压表和电流表的原理。知识点一 串联电路的分压作用1.串联电路的特点和性质电流各处电流相等：即 I＝I1＝ I 2＝…＝ I n电压总电压等于各部分电压之和，即 U＝U1＋ U 2＋…＋ U n总电阻总电阻等于各部分电阻之和，即 R＝R1＋ R 2＋…＋ R n电压分配关系各电阻两端的电压与其阻值成正比＝＝…＝＝I功率分配关系＝＝…＝＝I 2 2.小量程电流计Ⓖ(表头)的三个参数3.电压表的改装(1)改装电压表的原因：电流计的满偏电压和满偏电流都很小，不能测量较大的电压。(2)改装的方法：给电流计串联一个较大的电阻，分担一个较大的电压 UR，如图所示。[思考判断](1)串联电路中总电阻大于任何一个电阻。(√)(2)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)(3)串联电路中，在电路两端电压一定的情况下，某一电阻的电阻值越大，其分得的电压就越大。(√)知识点二 并联电路的分流作用1.并联电路的特点和性质电流总电流等于各支路电流之和，即 I＝I1＋ I 2＋…＋ I n电压各支路两端电压相等，即 U＝U1＝ U 2＝…＝ U n电阻总电阻倒数等于各支路电阻倒数之和，即＝＋＋…＋电流分配关系I1R1＝I2R2＝…＝InRn＝U功率分配关系P1R1＝P2R2＝…＝PnRn＝U 2 2.电流的表的改装(1)改装原因：电流计的满偏电流 Ig很小，不能直接用来测大电流。(2)改装方法：给电流计并联一个较小的电阻，分担较大的电流 IR，如图所示。[思考判断](1)并联电路的总电阻小于其中任一支路的电阻。(√)(2)两个电阻并联时，其中一个电阻增大则总电阻变小。(×)(3)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。(√)相同时间内通过各串联电阻的电荷量必然相等，因此各处电流相等。常用的电压表和电流表都是由小量程的电流计 G(表头)改装而成的。表头的满偏电流 Ig、满偏电压 Ug一般比较小。改装后电压表的量程指小量程表头满偏时对应的 R 与表头串联电路的总电压，改装后的电压表实质上就是一个能显示自身两端电压的大电阻。相同时间内流过干路的电荷量等于各支路的电荷量之和，因此总电流等于各支路电流之和。改装后电流表的量程指小量程表头满偏时对应的 R 与表头并联电路的总电流，改装后的电流表实质上就是一个能显示通过自身电流...
