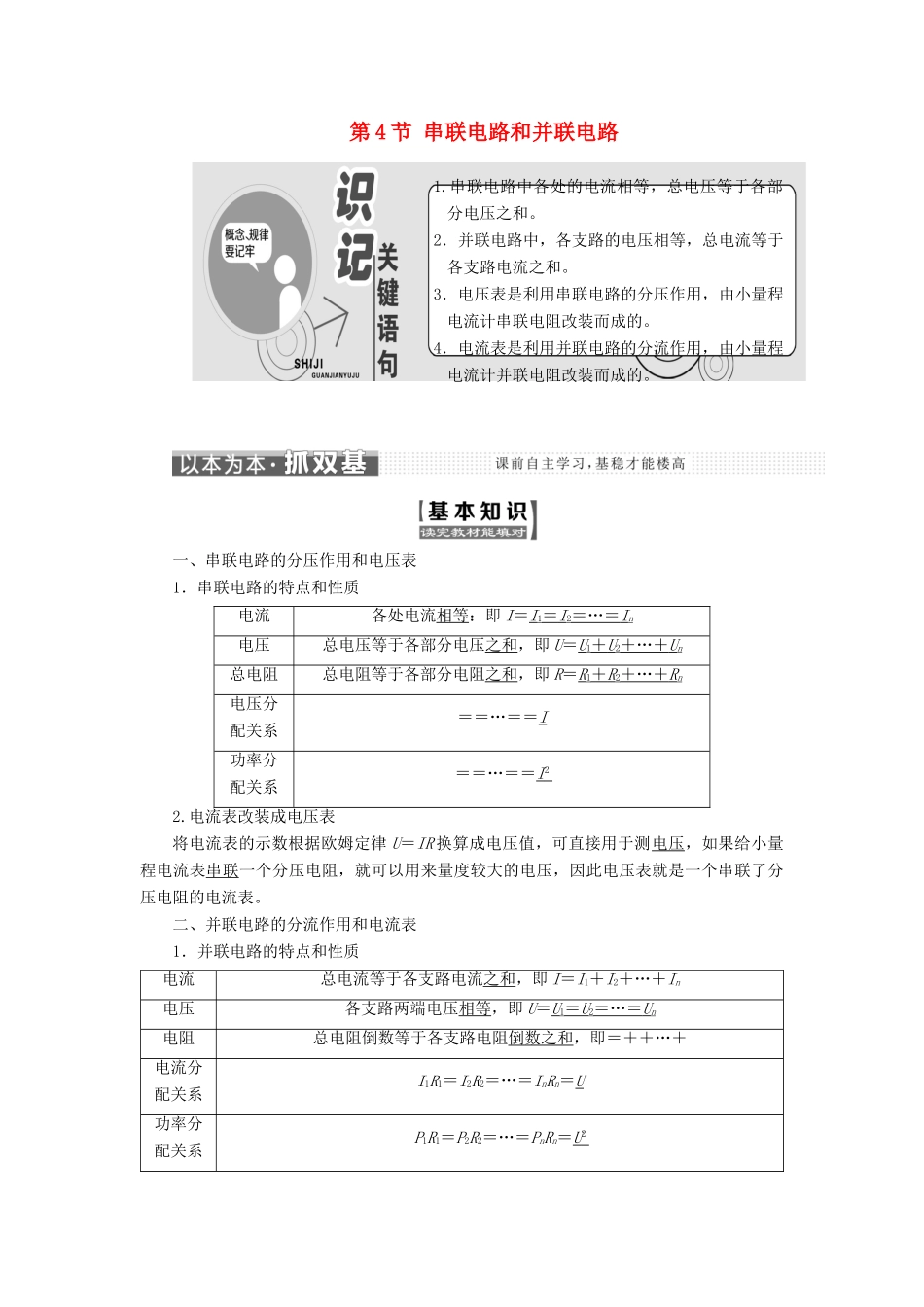

第 4 节 串联电路和并联电路1
串联电路中各处的电流相等，总电压等于各部分电压之和
2．并联电路中，各支路的电压相等，总电流等于各支路电流之和
3．电压表是利用串联电路的分压作用，由小量程电流计串联电阻改装而成的
4．电流表是利用并联电路的分流作用，由小量程电流计并联电阻改装而成的
一、串联电路的分压作用和电压表1．串联电路的特点和性质电流各处电流相等：即 I＝I1＝ I 2＝…＝ I n电压总电压等于各部分电压之和，即 U＝U1＋ U 2＋…＋ U n总电阻总电阻等于各部分电阻之和，即 R＝R1＋ R 2＋…＋ R n电压分配关系＝＝…＝＝I功率分配关系＝＝…＝＝I 2 2
电流表改装成电压表将电流表的示数根据欧姆定律 U＝IR 换算成电压值，可直接用于测电压，如果给小量程电流表串联一个分压电阻，就可以用来量度较大的电压，因此电压表就是一个串联了分压电阻的电流表
二、并联电路的分流作用和电流表1．并联电路的特点和性质电流总电流等于各支路电流之和，即 I＝I1＋I2＋…＋In电压各支路两端电压相等，即 U＝U1＝ U 2＝…＝ U n电阻总电阻倒数等于各支路电阻倒数之和，即＝＋＋…＋电流分配关系I1R1＝I2R2＝…＝InRn＝U功率分配关系P1R1＝P2R2＝…＝PnRn＝U 2 2
把小量程的电流表改装成大量程的电流表给小量程的电流表并联一个较小电阻就可以用来量度较大的电流，即扩大了电流表的量程

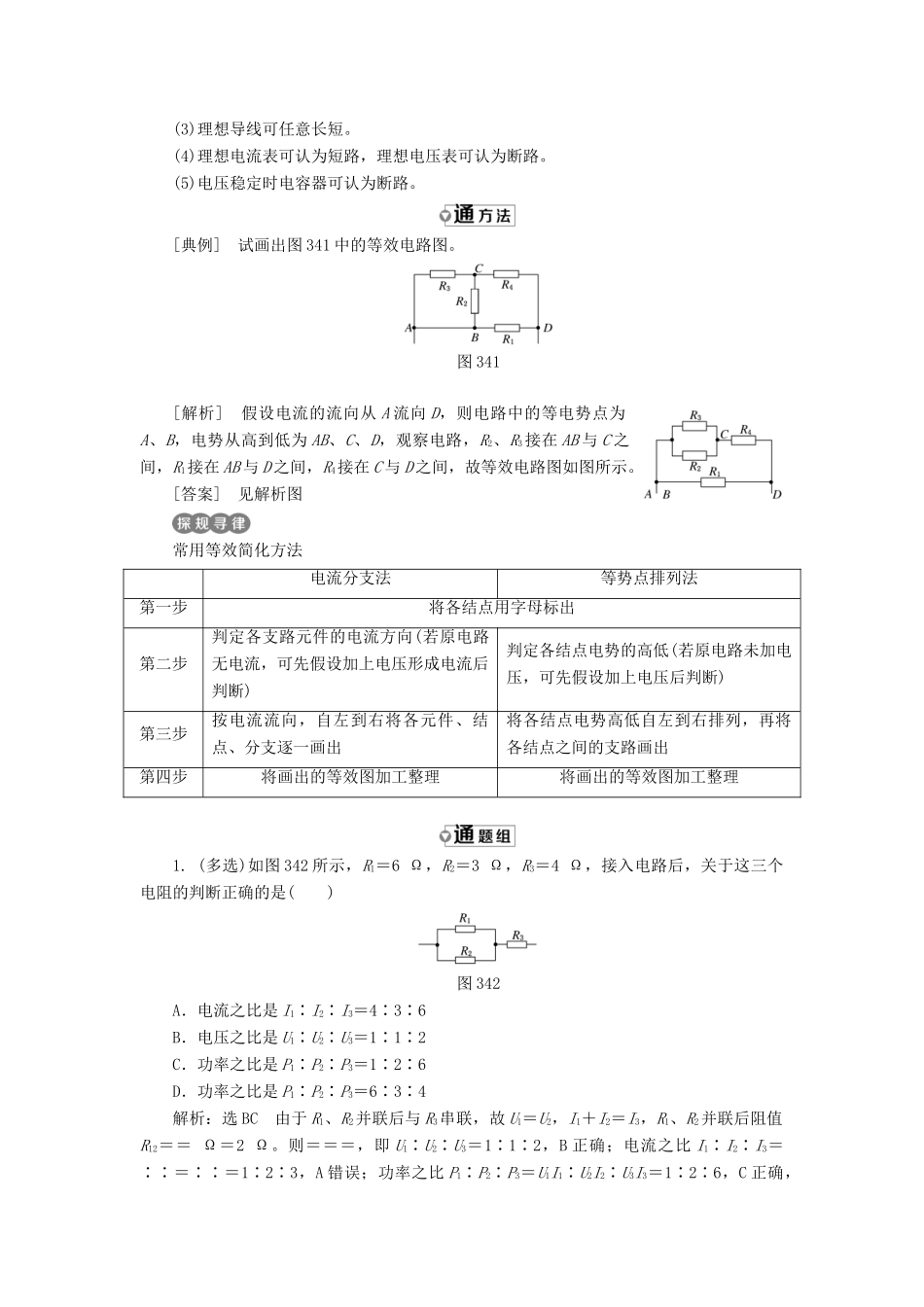

三、混联电路1．混联电路串联之中有并联，并联之中有串联的电路
2．方法不管混联电路多复杂，大都可以简化为串联电路和并联电路
1．自主思考——判一判(1)串联电路中总电阻大于任何一个电阻
(√)(2)电流表改装成电压表时是串联一个电阻
(√)(3)串联电路中，在电路两端电压一定的情况下，某一电阻的电阻值越大，其分得的电压就越大
(√)(4)并联电路的总电阻小于其中任一支路的电阻
