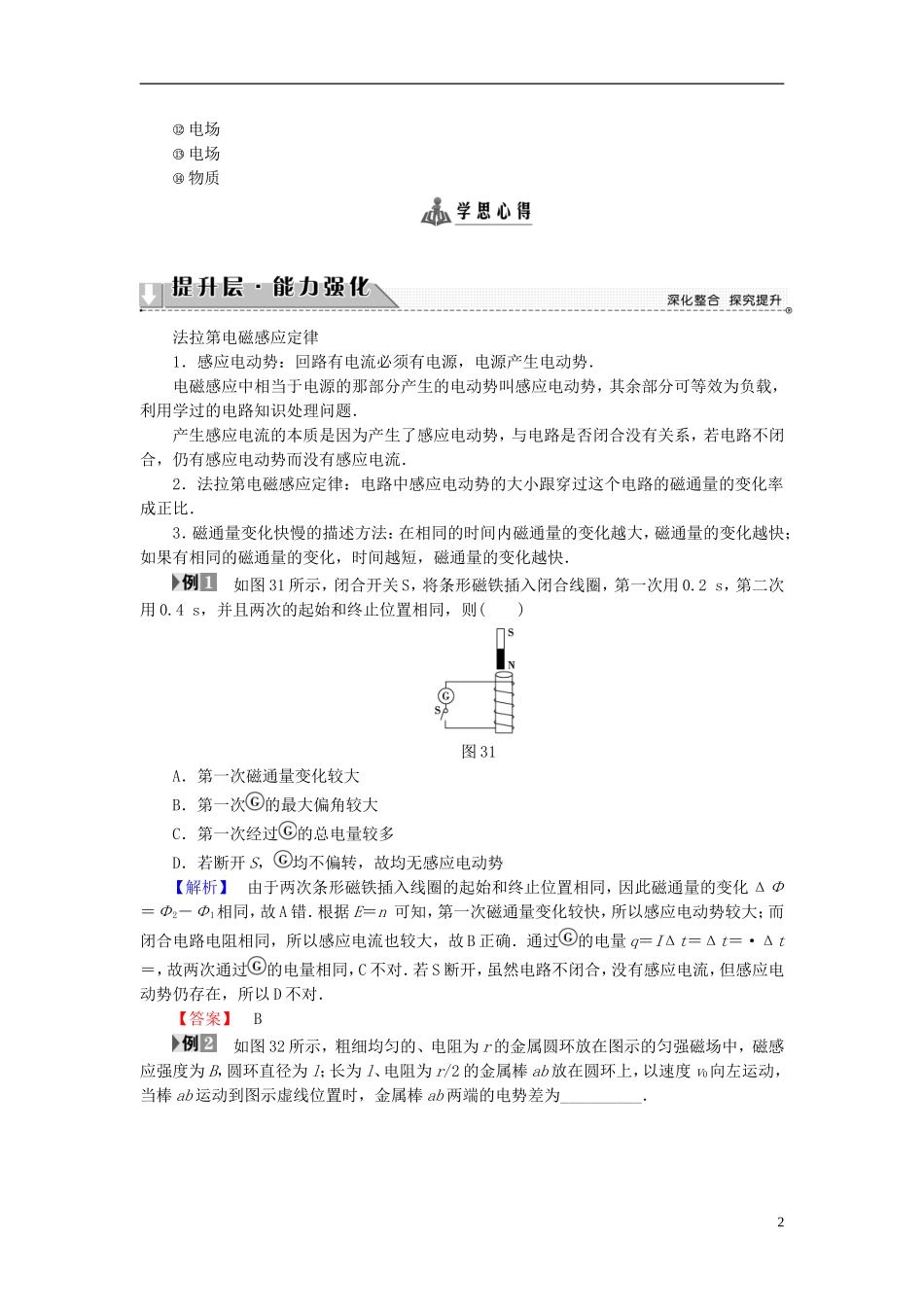

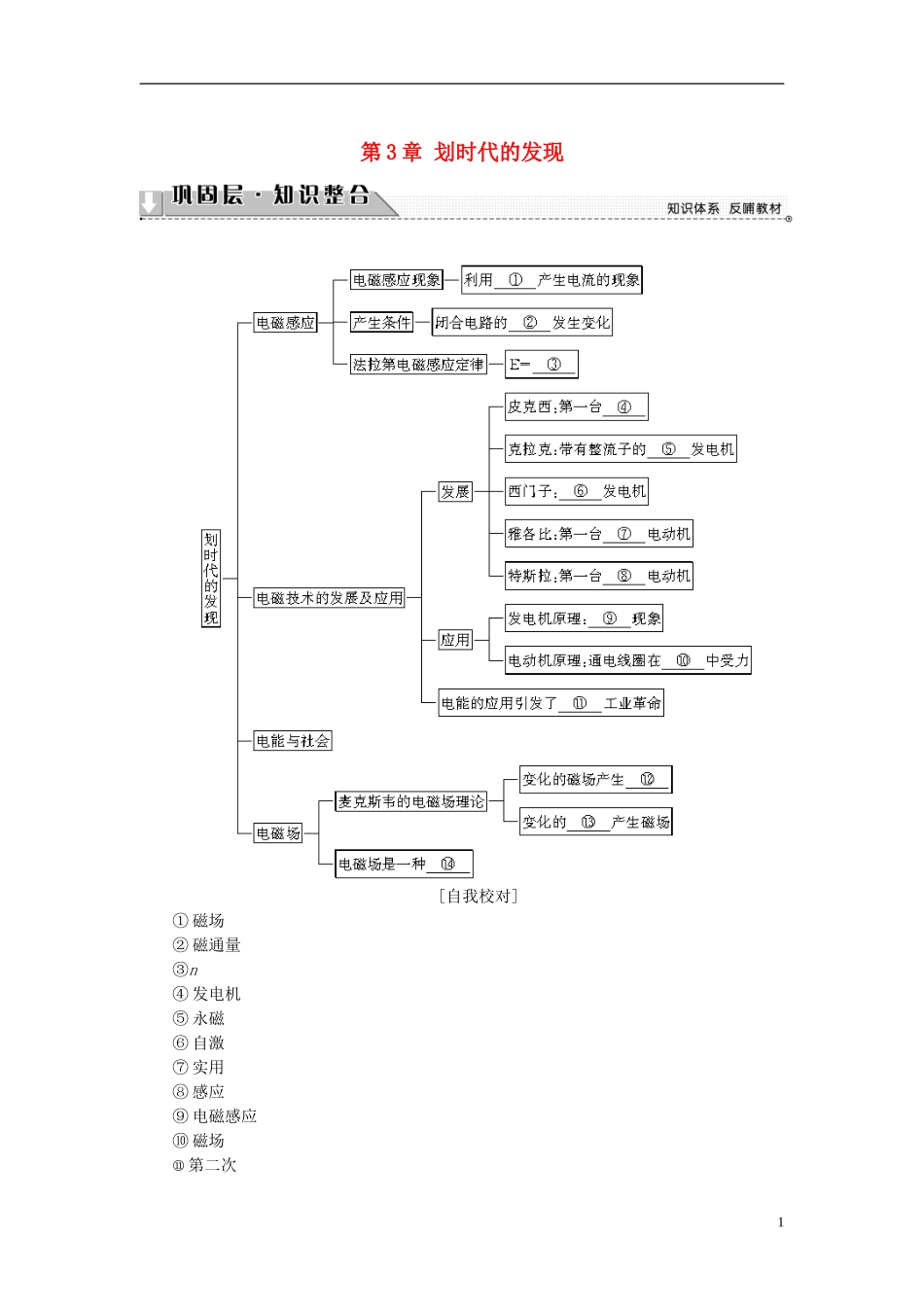

第 3 章 划时代的发现[自我校对]① 磁场② 磁通量③n④ 发电机⑤ 永磁⑥ 自激⑦ 实用⑧ 感应⑨ 电磁感应⑩ 磁场⑪ 第二次1⑫ 电场⑬ 电场⑭ 物质 法拉第电磁感应定律1．感应电动势：回路有电流必须有电源，电源产生电动势．电磁感应中相当于电源的那部分产生的电动势叫感应电动势，其余部分可等效为负载，利用学过的电路知识处理问题．产生感应电流的本质是因为产生了感应电动势，与电路是否闭合没有关系，若电路不闭合，仍有感应电动势而没有感应电流．2．法拉第电磁感应定律：电路中感应电动势的大小跟穿过这个电路的磁通量的变化率成正比．3．磁通量变化快慢的描述方法：在相同的时间内磁通量的变化越大，磁通量的变化越快；如果有相同的磁通量的变化，时间越短，磁通量的变化越快． 如图 31 所示，闭合开关 S，将条形磁铁插入闭合线圈，第一次用 0.2 s，第二次用 0.4 s，并且两次的起始和终止位置相同，则( )图 31A．第一次磁通量变化较大B．第一次的最大偏角较大C．第一次经过的总电量较多D．若断开 S，均不偏转，故均无感应电动势【解析】 由于两次条形磁铁插入线圈的起始和终止位置相同，因此磁通量的变化 ΔΦ＝Φ2－Φ1相同，故 A 错．根据 E＝n 可知，第一次磁通量变化较快，所以感应电动势较大；而闭合电路电阻相同，所以感应电流也较大，故 B 正确．通过的电量 q＝IΔt＝Δt＝·Δt＝，故两次通过的电量相同，C 不对．若 S 断开，虽然电路不闭合，没有感应电流，但感应电动势仍存在，所以 D 不对．【答案】 B 如图 32 所示，粗细均匀的、电阻为 r 的金属圆环放在图示的匀强磁场中，磁感应强度为 B，圆环直径为 l；长为 l、电阻为 r/2 的金属棒 ab 放在圆环上，以速度 v0向左运动，当棒 ab 运动到图示虚线位置时，金属棒 ab 两端的电势差为__________．2图 32【解析】 切割磁感线的金属棒 ab 相当于电源，其电阻相当于电源内阻，当运动到虚线位置时，两个半圆相当于并联的外电路，可画出如图所示的等效电路图．R 外＝R 并＝I＝＝＝金属棒 ab 两端电势差相当于路端电压Uab＝IR 外＝·＝Blv0.【答案】 Blv03
