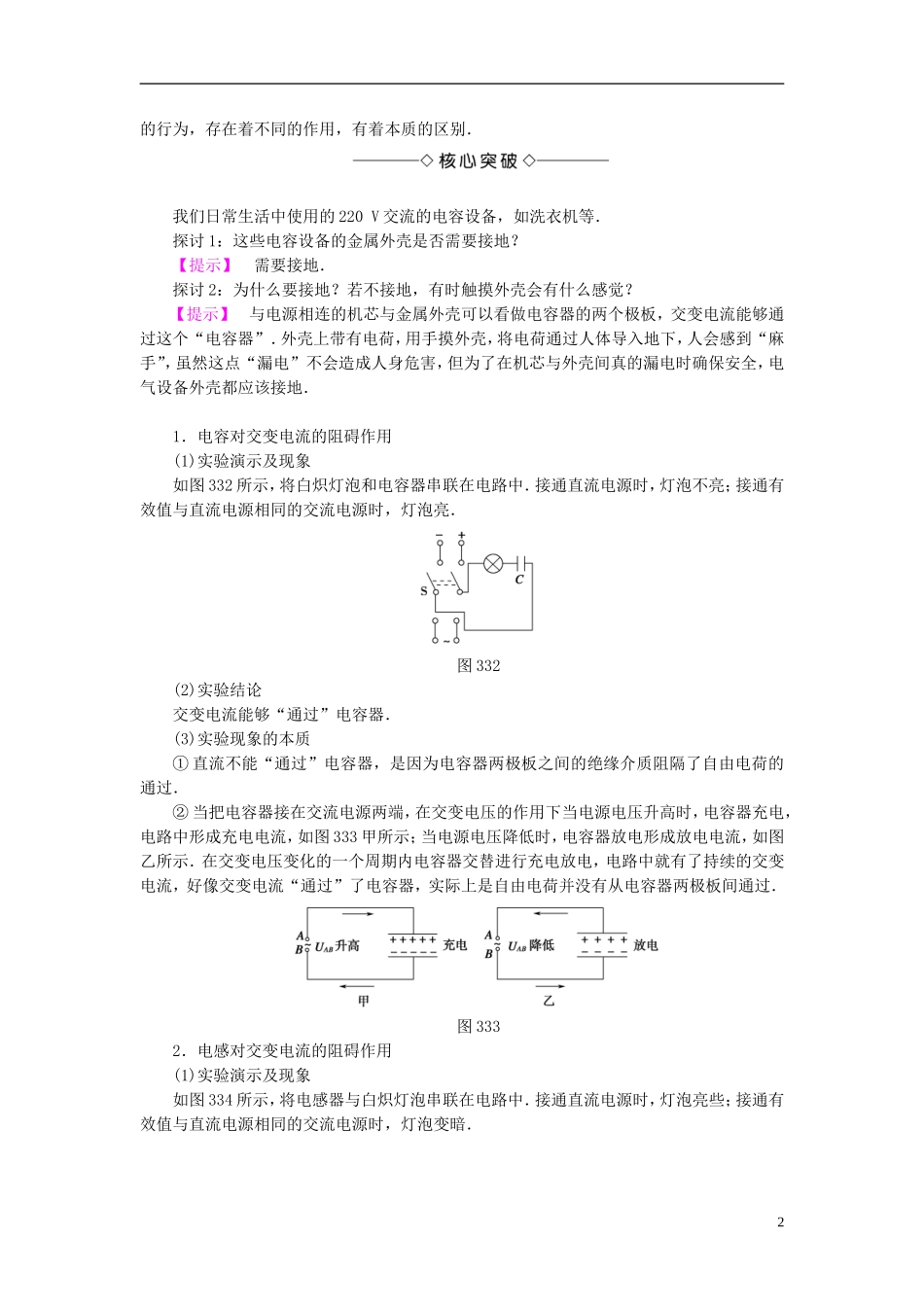

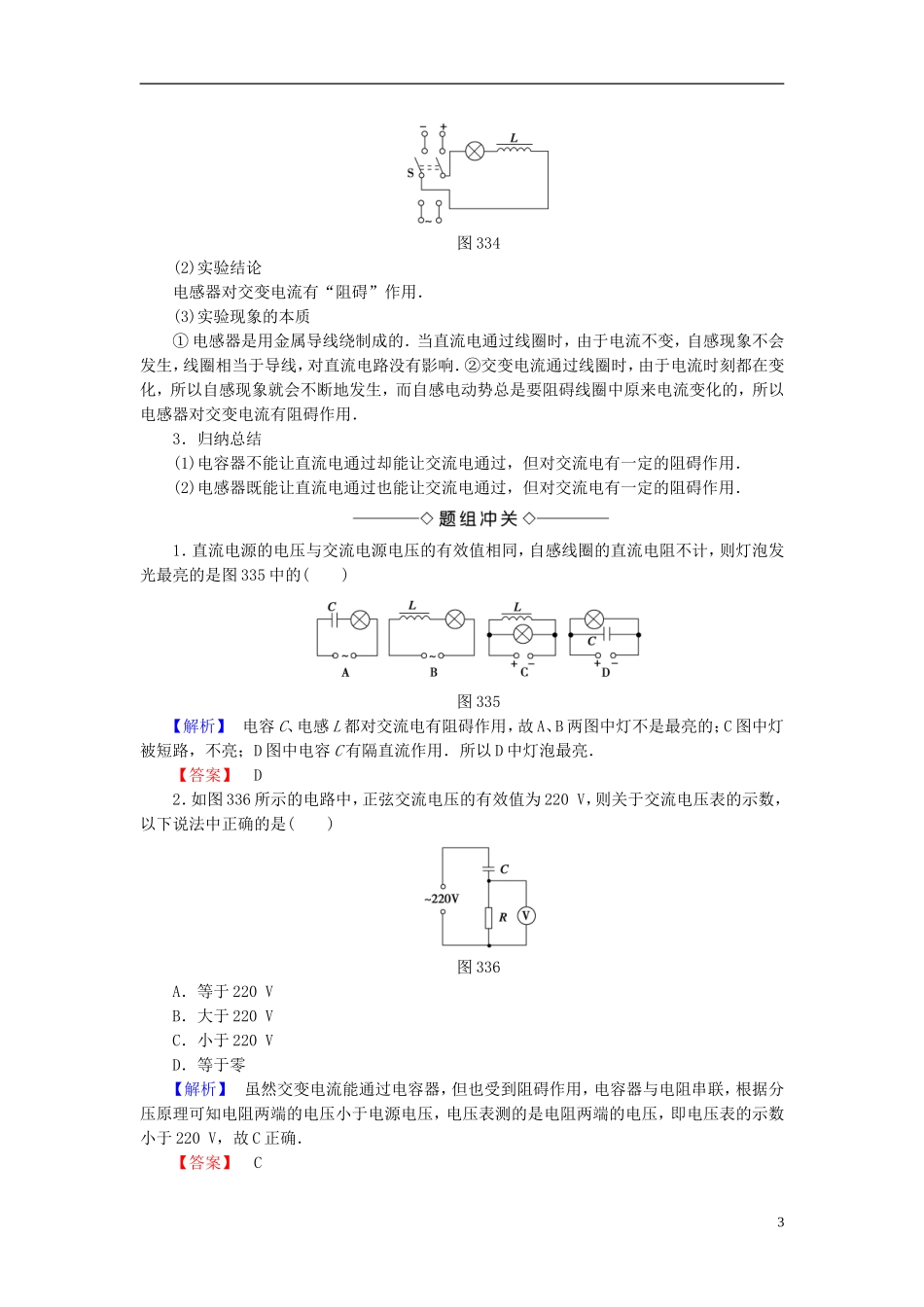

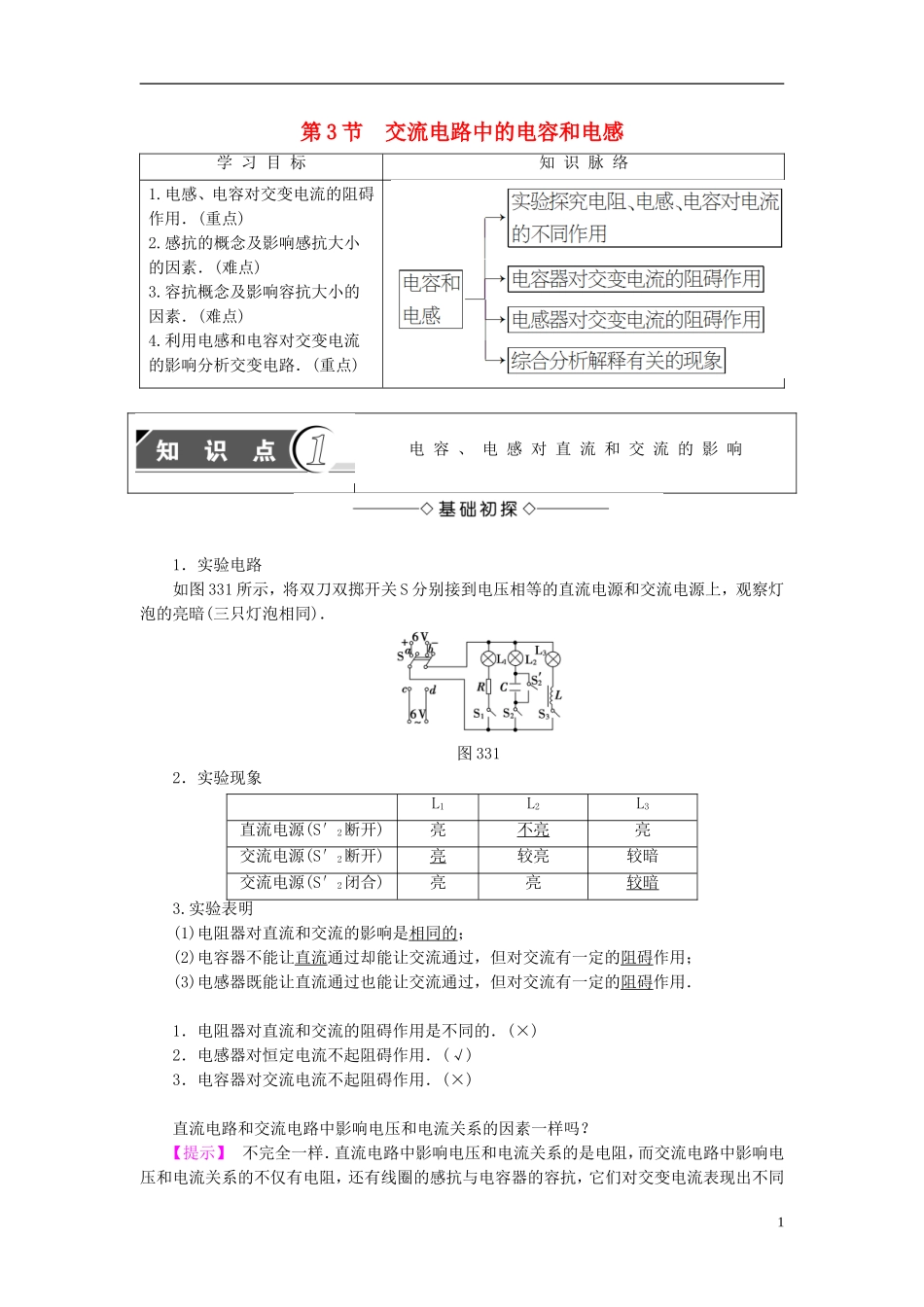

第 3 节 交流电路中的电容和电感学 习 目 标知 识 脉 络1.电感、电容对交变电流的阻碍作用．(重点)2.感抗的概念及影响感抗大小的因素．(难点)3.容抗概念及影响容抗大小的因素．(难点)4.利用电感和电容对交变电流的影响分析交变电路．(重点)电 容 、 电 感 对 直 流 和 交 流 的 影 响1．实验电路如图 331 所示，将双刀双掷开关 S 分别接到电压相等的直流电源和交流电源上，观察灯泡的亮暗(三只灯泡相同)．图 3312．实验现象L1L2L3直流电源(S′2断开)亮不亮亮交流电源(S′2断开)亮较亮较暗交流电源(S′2闭合)亮亮较暗3.实验表明(1)电阻器对直流和交流的影响是相同的；(2)电容器不能让直流通过却能让交流通过，但对交流有一定的阻碍作用；(3)电感器既能让直流通过也能让交流通过，但对交流有一定的阻碍作用．1．电阻器对直流和交流的阻碍作用是不同的．(×)2．电感器对恒定电流不起阻碍作用．(√)3．电容器对交流电流不起阻碍作用．(×)直流电路和交流电路中影响电压和电流关系的因素一样吗？【提示】 不完全一样．直流电路中影响电压和电流关系的是电阻，而交流电路中影响电压和电流关系的不仅有电阻，还有线圈的感抗与电容器的容抗，它们对交变电流表现出不同1的行为，存在着不同的作用，有着本质的区别．我们日常生活中使用的 220 V 交流的电容设备，如洗衣机等．探讨 1：这些电容设备的金属外壳是否需要接地？【提示】 需要接地．探讨 2：为什么要接地？若不接地，有时触摸外壳会有什么感觉？【提示】 与电源相连的机芯与金属外壳可以看做电容器的两个极板，交变电流能够通过这个“电容器”．外壳上带有电荷，用手摸外壳，将电荷通过人体导入地下，人会感到“麻手”，虽然这点“漏电”不会造成人身危害，但为了在机芯与外壳间真的漏电时确保安全，电气设备外壳都应该接地．1．电容对交变电流的阻碍作用(1)实验演示及现象如图 332 所示，将白炽灯泡和电容器串联在电路中．接通直流电源时，灯泡不亮；接通有效值与直流电源相同的交流电源时，灯泡亮．图 332(2)实验结论交变电流能够“通过”电容器．(3)实验现象的本质① 直流不能“通过”电容器，是因为电容器两极板之间的绝缘介质阻隔了自由电荷的通过．② 当把电容器接在交流电源两端，在交变电压的作用下当电源电压升高时，电容器充电，电路中形成充电电流，如图 333 甲所示；当电源电压降低时，电容器放电形成放电电流，如图乙所示．在交变电压变化...
