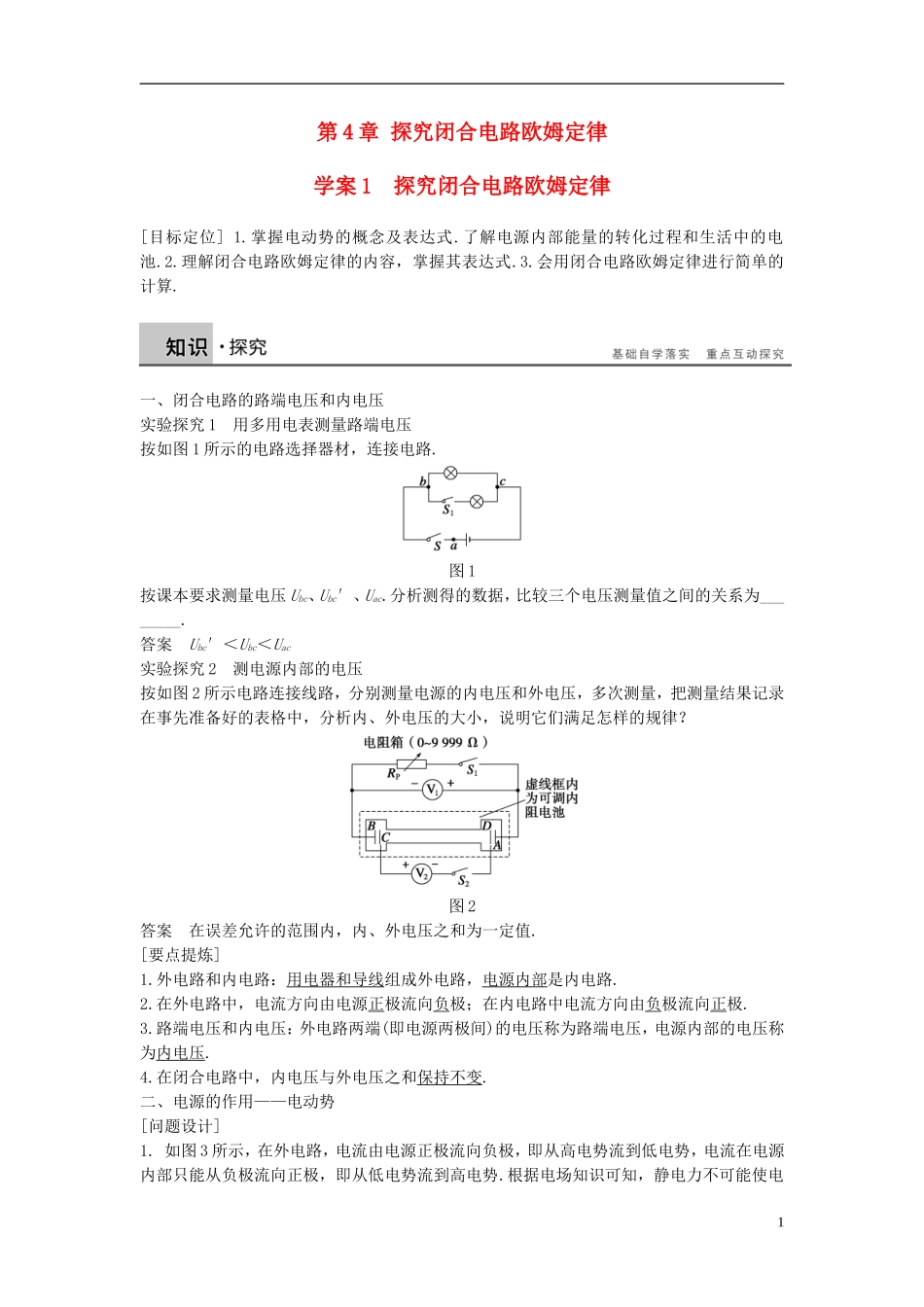

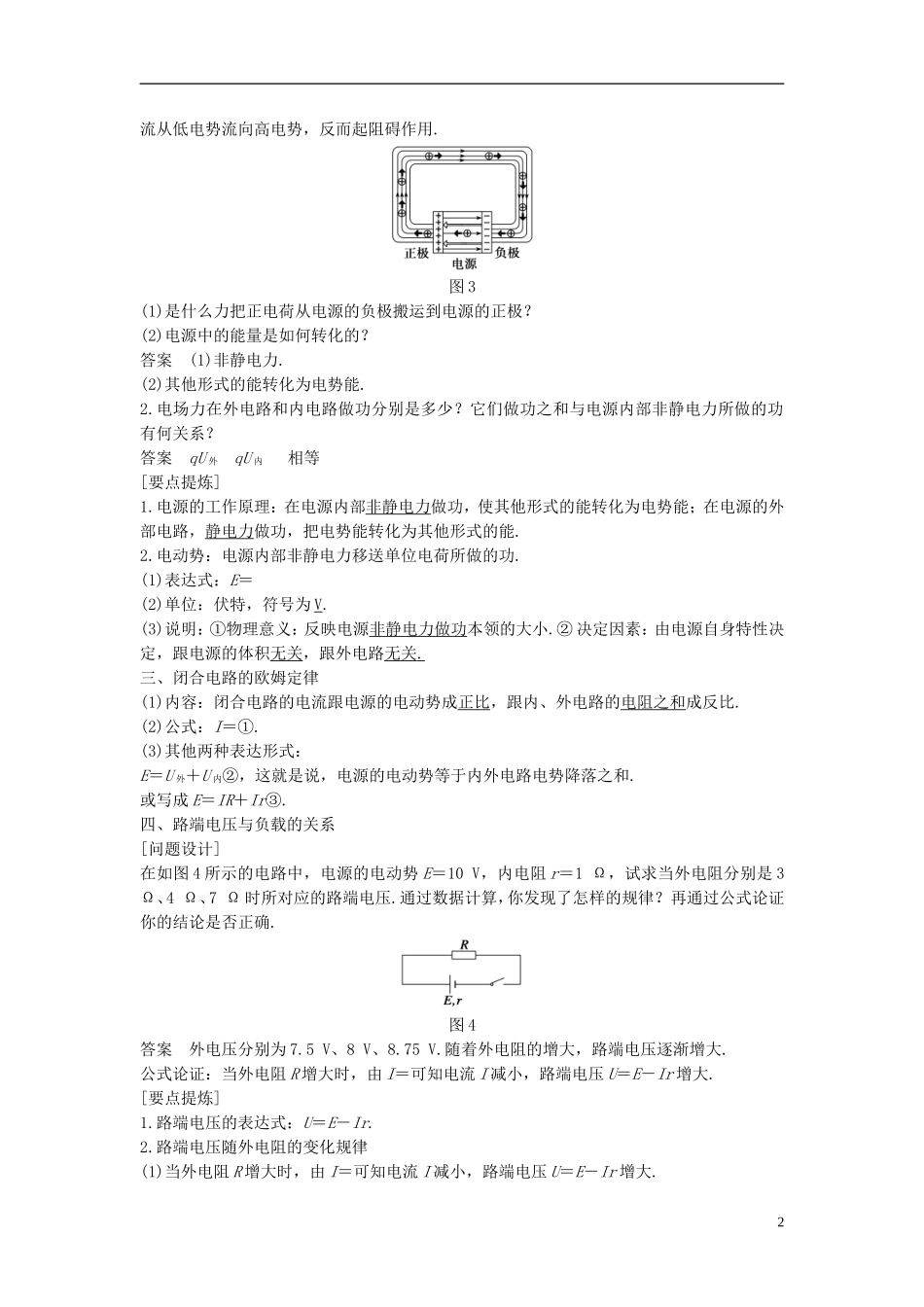

第 4 章 探究闭合电路欧姆定律学案 1 探究闭合电路欧姆定律[目标定位] 1.掌握电动势的概念及表达式.了解电源内部能量的转化过程和生活中的电池.2.理解闭合电路欧姆定律的内容，掌握其表达式.3.会用闭合电路欧姆定律进行简单的计算.一、闭合电路的路端电压和内电压实验探究 1 用多用电表测量路端电压按如图 1 所示的电路选择器材，连接电路.图 1按课本要求测量电压 Ubc、Ubc′、Uac.分析测得的数据，比较三个电压测量值之间的关系为________.答案 Ubc′＜Ubc＜Uac实验探究 2 测电源内部的电压按如图 2 所示电路连接线路，分别测量电源的内电压和外电压，多次测量，把测量结果记录在事先准备好的表格中，分析内、外电压的大小，说明它们满足怎样的规律？图 2答案 在误差允许的范围内，内、外电压之和为一定值.[要点提炼]1.外电路和内电路：用电器和导线组成外电路，电源内部是内电路.2.在外电路中，电流方向由电源正极流向负极；在内电路中电流方向由负极流向正极.3.路端电压和内电压：外电路两端(即电源两极间)的电压称为路端电压，电源内部的电压称为内电压.4.在闭合电路中，内电压与外电压之和保持不变.二、电源的作用——电动势[问题设计]1. 如图 3 所示，在外电路，电流由电源正极流向负极，即从高电势流到低电势，电流在电源内部只能从负极流向正极，即从低电势流到高电势.根据电场知识可知，静电力不可能使电1流从低电势流向高电势，反而起阻碍作用.图 3(1)是什么力把正电荷从电源的负极搬运到电源的正极？(2)电源中的能量是如何转化的？答案 (1)非静电力.(2)其他形式的能转化为电势能.2.电场力在外电路和内电路做功分别是多少？它们做功之和与电源内部非静电力所做的功有何关系？答案 qU 外 qU 内 相等[要点提炼]1.电源的工作原理：在电源内部非静电力做功，使其他形式的能转化为电势能；在电源的外部电路，静电力做功，把电势能转化为其他形式的能.2.电动势：电源内部非静电力移送单位电荷所做的功.(1)表达式：E＝(2)单位：伏特，符号为 V.(3)说明：①物理意义：反映电源非静电力做功本领的大小.② 决定因素：由电源自身特性决定，跟电源的体积无关，跟外电路无关 . 三、闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比.(2)公式：I＝①.(3)其他两种表达形式：E＝U 外＋U 内②，这就是说，电源的电动势等于内外电路电势降落之和.或写成 E＝IR＋Ir③.四、...
